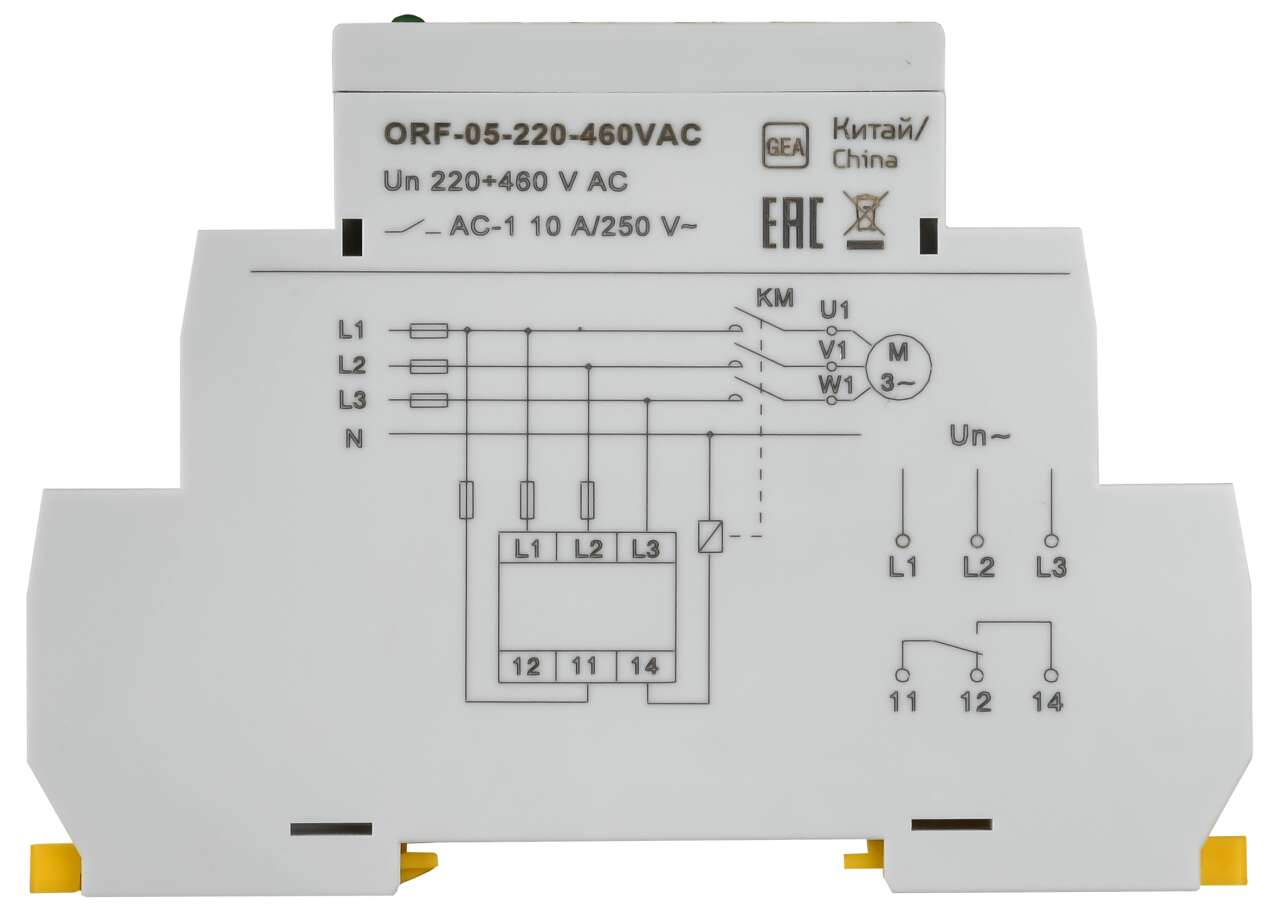

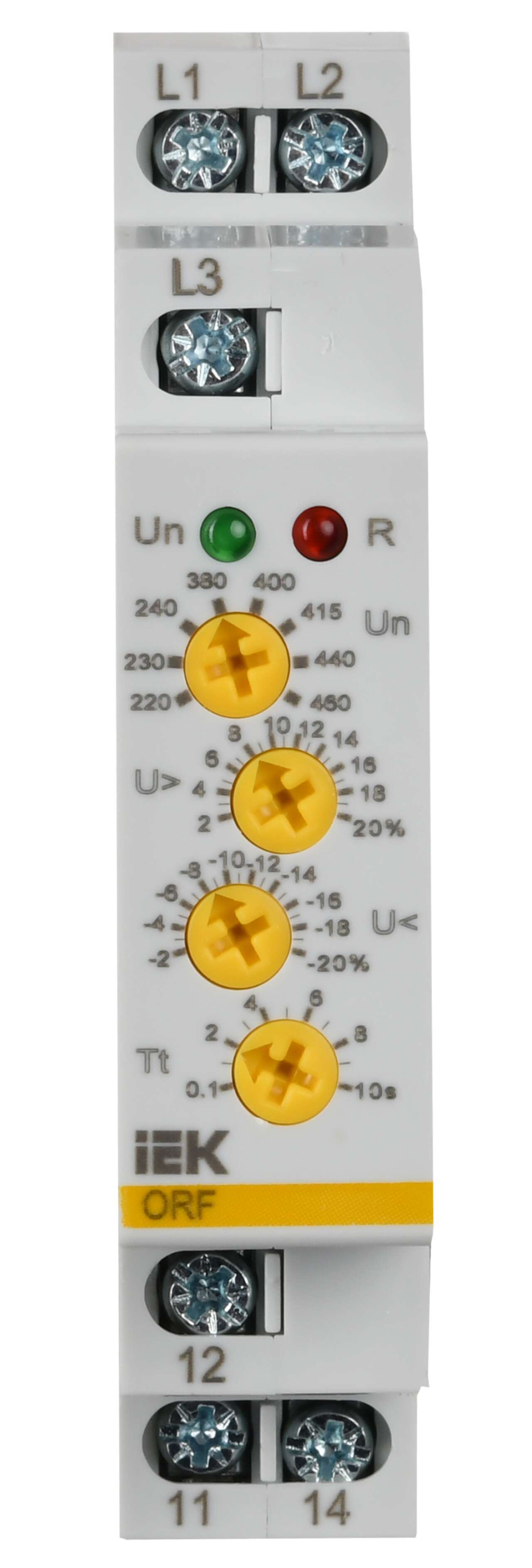

Реле контроля фаз ORF-05 трехфазное 220-460В AC IEK

Name: Реле контроля фаз ORF-05 трехфазное 220-460В AC IEK
Brand: Powerom
SKU: ORF-05-220-460VAC
Price: 2990.00 RUB
Availability: OutOfStock

ORF-05-220-460VAC

Описание
Характеристики

Предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль повышения, понижения и асимметрии напряжения, чередования и обрыва фаз. Настраиваемые диапазоны контроля напряжения и времени срабатывания. Уровень асимметрии напряжения фиксированный.

Аналоги: ORF-08-220-460VAC, ORF-06-220-460VAC

Преимущества

Контроль чередования и обрыва фаз, а также понижения, повышения и ассиметрии напряжения в электрической сети для предотвращения выхода защищаемого оборудования из строя.
Регулируемые уставки.
Широкий диапазон рабочих напряжений: 220 - 460В AC.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Документация

Сертификаты

Дополнительные изображения

Модели для проектировщиков

3D модели

Общий вид - 360°

Класс: Реле контроля фаз (ID: EC001441)

ID	Описание	Значение	Ед. изм.
EF003415	Контроль макс напряжения	Да
EF003414	Контроль минимального напряжения	Да
EF003413	Контроль обрыва фаз	Да
EF003416	Контроль перекоса фаз	Да
EF003412	Контроль чередования фаз	Да
EF004127	Напряжение питания	220...460	В
EF008242	Тип напряжения управления	Переменный (AC)
EF008257	Количество переключающих контактов	1
IEK_F000666	Номин ток контактных групп при АС-1	10	А
IEK_F000665	Погрешность измерений	± 1	процентов
EF000008	Ширина	18	мм
IEK_F000672	Индикатор срабатывания реле	Красный светодиод (R)
IEK_F000669	Степень защиты IP клеммы	IP20
IEK_F000670	Гистерезис	2	процентов
EF002386	Температура эксплуатации	-20...55	°C
EF000049	Глубина	64	мм
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	220...460	В
EF001359	Рабочее положение	Любое
EF006786	Степень загрязнения	2
EF003980	Номин напряж питания цепи управ Us пост тока DC	-	В
EF008191	Макс задержка на отключение	10	с
EF006785	Категория перенапряжения	3
IEK_F000544	Ремонтопригодность	Нет
IEK_F000662	Диапазон уставок по напряжению	2...20	процентов
EF008189	Макс задержка на включение	-	с
EF004094	Время срабатывания	(0,1...10) ± 10%	с
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF002486	Диапазон напряжения	176...552	В
EF003399	Тип измеряемого напряжения	Переменный (AC)
IEK_F000667	Номин напряжение контактной группы	250 АС / 24 DC	В
EF000167	Вес	0,064	кг
EF000040	Высота	95	мм
IEK_F000664	Погрешность настройки	± 5	процентов
EF008190	Мин задержка на включение	0.5	с
IEK_F000671	Индикатор наличия напряжения	Зелёный светодиод (Un)
EF000058	Макс сечение кабеля	одножильный 1x2,5 или 2x1,5 многожильный с наконечникам 1x2,5	мм²
IEK_F000223	Мех износостойкость	10^7	циклов
IEK_F000201	Электр износостойкость	10^6	циклов
IEK_F000661	Диапазон частоты питающего напряжения	45...65	Гц
IEK_F000668	Степень защиты IP лицевая панель	IP40
IEK_F000663	Диапазон уставок по ассиметрии напряжения	5...15	процентов

Характеристики

class Реле контроля фаз
Вес 0,064
Время срабатывания (0,1...10) ± 10%
Высота 95
Гарантийный срок, Лет 1
Гистерезис 2
Глубина 64
Диапазон напряжения 176...552
Диапазон уставок по напряжению 2...20
Диапазон частоты питающего напряжения 45...65
Индикатор наличия напряжения Зелёный светодиод (Un)
Индикатор срабатывания реле Красный светодиод (R)
Категория перенапряжения 3
Количество переключающих контактов 1
Контроль макс напряжения Да
Контроль минимального напряжения Да
Контроль обрыва фаз Да
Контроль перекоса фаз Да
Контроль чередования фаз Да
Макс задержка на включение -
Макс задержка на отключение 10
Макс сечение кабеля одножильный 1x2,5 или 2x1,5 многожильный с наконечникам 1x2,5
Мех износостойкость 10^7
Мин задержка на включение 0.5
Напряжение питания 220...460
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение контактной группы 250 АС / 24 DC
Номин напряжение питания цепи управ Us AC 50 Гц 220...460
Номин ток контактных групп при АС-1 10
Погрешность измерений ± 1
Погрешность настройки ± 5
Рабочее положение Любое
Ремонтопригодность Нет
Степень загрязнения 2
Степень защиты IP клеммы IP20
Степень защиты IP лицевая панель IP40
Температура эксплуатации -20...55
Тип измеряемого напряжения Переменный (AC)
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип напряжения управления Переменный (AC)
Ширина 18
Электр износостойкость 10^6
