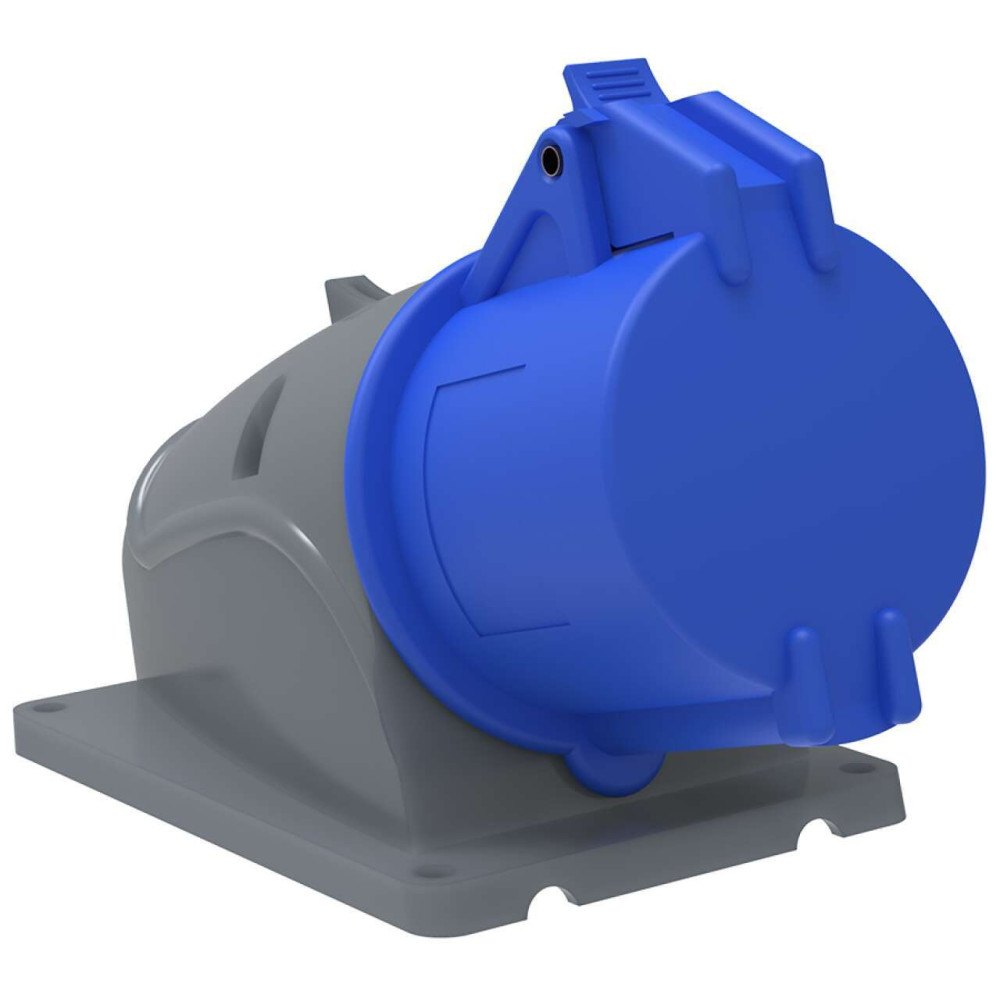

MAGNUM Розетка стационарная ССИ-123 32А-6ч/200-250В 2P+PE IP44 IEK

PSN11-032-3

Описание
Характеристики

Оригинальная конструкция силовых разъемов MAGNUM разработана инженерами IEK в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей - профессиональных электриков и монтажников. Конструктивное решение силовых разъемов MAGNUM сочетает в себе лучший мировой опыт в сочетании с рядом специализированных уникальных доработок инженеров IEK. Прогрессивные конструкторские решения в сочетании с применением высококачественных материалов и высоким уровнем качества производства гарантируют высокую надежность и безопасность конструкции, эргономичность и экологичность изделий, максимальное удобство монтажа и демонтажа силовых разъемов MAGNUM. Силовые разъемы MAGNUM подходят для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиницах турбазах и т.д. Силовые разъемы MAGNUM IEK производятся в России, на основной производственной площадке ГК IEK.

Аналоги: PSR11-032-3

Преимущества

Разработано и произведено в России компанией IEK GROUP.
Сертификация СТ-1.
Донный ввод для скрытой проводки.
Сальник в комплекте.
Зажимы столбчатого типа с двумя винтами - надежное крепление проводника, исключение перегрева в точке соединения.
Крепежные саморезы под отвертку PH2 при сборке/разборке не выпадают.
Пластиковые детали выполнены из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.

Особенности конструкции

Разъемы на токи 63 и 125 А оснащены «пилотным» контактом, который включается после того, как другие контакты вилки соединены, а при отключении именно он размыкается первым. Пилотный контакт располагается в центре контактного круга 4 или 5 — контактного разъема.

Во всех разъемах серии MAGNUM используются зажимы столбчатого типа с применением двух зажимных винтов. Винты направлены в одну сторону для удобства монтажа. Зажим прочно закрепляет проводник, обеспечивает высокое контактное давление, низкое переходное сопротивление, меньший нагрев. Торцы винтов зашлифованы, что исключает перерезание жил.

Стационарные разъемы имеют два ввода для кабеля - донный и верхний. В обоих вводах имеются пластиковые мембраны для обеспечения степени защиты IP, срезаемые перед установкой сальника во ввод.

В конструкции переносных разъемов применен цанговый зажим с сальником из эластичного материала. Конструкция цангового зажима, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надёжную фиксацию кабеля корпусе, а также требуемую степень защиты IP.

На крышках розеток предусмотрен удобный верхний рычаг и нижний зацеп для открывания крышки. Верхним рычагом удобно открывать крышку на переносной розетке для её стыковки одной рукой. Нижний зацеп удобно использовать для открытия крышки стационарной или встраиваемой розетки.

В стационарных разъемах боковые отверстия под винты для сборки двух половин корпуса располагаются внутри корпуса и снаружи не видны. После сборки головки винтов оказываются утопленными в нише, что исключает их повреждение.

Для затяжки цангового зажима применена гайка, имеющая шлицы для отвинчивания и завинчивания. Борт на шестигранной поверхности сделан для упора, он предотвращает соскакивание ключа. Для удобства закручивания гайки рукой, на наружной поверхности сделаны специальные выступы-упоры.

Комплект поставки

Соединитель - 1 шт.
Эластичный сальник (вложен внутрь корпуса) - 1 шт.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SSI_MAGNUM_passp_mult_6.pdf

Информационные материалы

Презентация
Prezent_Silovye_razemy_2021.pdf

Дополнительные изображения

Модели для проектировщиков

3D модели

Общий вид - 180°

Видеообзор

Cиловые разъемы "MAGNUM" IEK №1 в России!

Лаборторные испытания силовых разъемов серии "MAGNUM" IEK

Класс: Розетка силовая или CEE (ID: EC001321)

ID	Описание	Значение	Ед. изм.
EF002647	IEC ток	32	А
EF006726	Напряжение согл EN 60309-2	230 В 50-60 ГЦ , синий
EF001391	Количество полюсов	3
EF005474	Степень защиты - IP	IP44
IEK_F000048	Диапазон раб напряжений	200...250	В
EF002649	Тип подключения	Клемма винтовая
IEK_F000079	Число контактов	2P+PE (однофазн. 3-проводника)
EF002963	Номин частота	50/60	Гц
EF004969	Макс поперечное сечение проводника	2,5...10,0	мм²
EF006050	Исполнение для вооруженных сил	Нет
EF002386	Температура эксплуатации	-25...40	°C
IEK_F000078	Наличие блокировки	Без блокировки
EF002442	Способ или тип крепления	Наружный монтаж
EF006584	Ориентация заземл контакта-по циферблату часов	6	ч
EF006725	Цветовая кодировка	Синий/голубой
IEK_F000080	Фиксирующее устройство	Крышка
IEK_F000068	Номин электр прочность изоляции	500	В
EF002169	Материал	Пластик
EF000010	Модель или исполнение	Поверхностн. монтажа (открыт. установка)

Характеристики

class Розетка силовая или CEE
IEC ток 32
Гарантийный срок, Лет 5
Диапазон раб напряжений 200...250
Исполнение для вооруженных сил Нет
Количество полюсов 3
Макс поперечное сечение проводника 2,5...10,0
Материал Пластик
Модель или исполнение Поверхностн. монтажа (открыт. установка)
Наличие блокировки Без блокировки
Напряжение согл EN 60309-2 230 В 50-60 ГЦ , синий
Номин частота 50/60
Номин электр прочность изоляции 500
Ориентация заземл контакта-по циферблату часов 6
Способ или тип крепления Наружный монтаж
Степень защиты - IP IP44
Температура эксплуатации -25...40
Тип подключения Клемма винтовая
Фиксирующее устройство Крышка
Цветовая кодировка Синий/голубой
Число контактов 2P+PE (однофазн. 3-проводника)

В наличии на складе: 753 шт.

1247р.

На складе: 753
Код товара: PSN11-032-3
Артикул: PSN11-032-3
