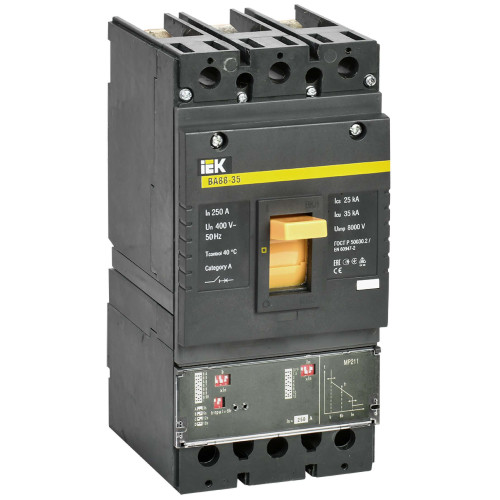

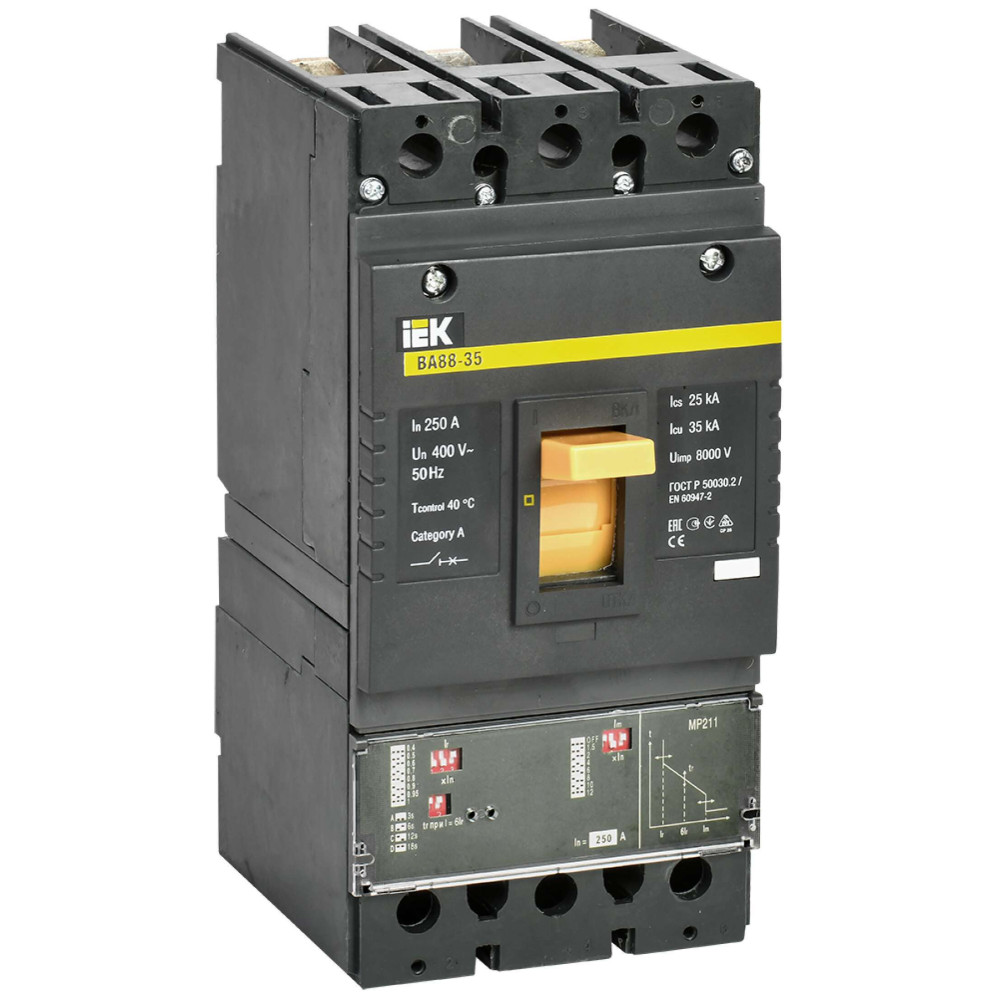

ОформитьВыключатель автоматический ВА88-35 3Р 250А 35кА с электронным расцепителем MP 211 IEK
Преимущества
- Простая самостоятельная установка дополнительных устройств:
- - аварийный контакт;
- - дополнительный контакт;
- - независимый расцепитель;
- - расцепитель минимального напряжения;
- - привод ручной поворотный;
- - электропривод;
- - втычная панель;
- - выдвижная панель.
- Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
Особенности конструкции
Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.
При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.
Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.
Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.
Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.
Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.
Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.
Документация
Сертификаты
- Сертификат 020
CN.ПФ02.В.06211_22.pdf - Сертификат 004, 020
ЕАЭС RU С-CN.АЯ46.В.37896_24.PDF - Декларация 037
ЕАЭС N RU Д-CN.РА01.В.36107_25.pdf - Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Декларация 037
ЕАЭС N RU Д-CN.РА01.В.58140_25.pdf - Отказное письмо 043
304эп-14-2-7 от 29.12.2025.pdf - Отказное письмо ФЗ-123
303эп-14-2-7.pdf - Отказное письмо 123-ФЗ
303эп-14-2-7 от 29.12.2025.pdf - Сертификат 004, 020
ЕАЭС RU С-CN.АЯ46.В.39160_25.PDF - Сертификат ТР ТС
CN.НА96.В.02598.pdf - Отказное письмо 043
274эп-14-2-7.pdf
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
- Изображение
2_Silovoe-oborudovanie_final_2.jpg - Изображение
VA88_ER_Karat_pass_1_ru-eng_G1.jpg - Изображение
2_Silovoe-oborudovanie_final_2.pdf - Изображение
VA88_ER_Karat_pass_1_ru-eng_S1.jpg - Силовое оборудование защиты и коммутации
Catalog_Silovoe_Oborudovanie_IEK_2025.pdf - Изображение
VA88_ER_Karat_pass_1_ru-eng_DOP_MI.pdf
Отзывы по поставкам продукции от наших партнеров
- ИК
- СК
- Русские монтажные конструкции
- СаратовСтройСервисРемонт
- Контакт
- Контакт
- ПСК ЛЕКС
- Саратовский радиоприборный завод
- Саратовский радиоприборный завод
- Коммунэнерго
- Коммунэнерго
- Рем Строй Автоматика
- ТПК Электроснаб
- ЕС-Электро
- ТПК Электроснаб
- СпецЭлектроМонтаж
- СпецЭлектроМонтаж
- МегаВатт
- Электропромсервис
- Псковская Реставрационная Мастерская №1
- Самара Энерго Монтаж
- Элком-Электро
- ЗЭО
- ИПФ
- ЭКСАВОЛЬТ
Класс: Силовой авт выкл для защиты оборудования (ID: EC000228)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000227 | Номин ток | 250 | А |
| EF001391 | Количество полюсов | 3 | |
| EF007048 | Номин откл способность Icu при 400 В 50 Гц | 35 | кА |
| IEK_F000054 | Исполнение | Стационарное | |
| EF007007 | Тип расцепителя | Тепловой, электромагнитный | |
| EF000228 | Номин раб напряжение | 400 | В |
| RF000040 | Тип изделия/компонента | Выключатель автоматический в литом корпусе | |
| EF005387 | Потери энергии | 50 | Вт |
| EF006697 | Моторный привод встроенный | Нет | |
| EF006819 | Тип подключения силовой электрич цепи | Винтовое соединение | |
| EF001639 | Частота сети | 50 | Гц |
| EF000008 | Ширина | 105.0 | мм |
| EF000040 | Высота | 218.0 | мм |
| EF000049 | Глубина | 135.0 | мм |
| EF007518 | С расцеплением под напряжением | Да | |
| IEK_F000004 | Климатическое исполнение | УХЛ3 | |
| EF008240 | Конструкция прибора | Встраиваемое устройство расширения | |
| EF002578 | Номин импульсное выдерживаемое напряжение | 8 | кВ |
| EF006976 | Тип элемента управления | Тумблер | |
| EF001366 | Номин напряжение изоляции Ui | 690 | В |
| EF007250 | Подходит для монтажа на DIN-рейку | Нет | |
| EF001389 | Номин продолжительный ток Iu | 250 | А |
| IEK_F000036 | Номин раб наибольшая откл способность Ics | 35 | кА |
| EF002336 | Диапазон уставки тока расцепления | 100…250 | А |
| EF007131 | Диап регул без заде сраб расцеп короткого замык | 375…3000 | А |
| EF005474 | Степень защиты - IP | IP20 | |
| IEK_F000022 | Наличие электронного расцепителя | Да | |
| EF003977 | Номин напряжение | 400 | В |
| EF007386 | Моторный привод - дополнительно | Да |
Характеристики
- class Силовой авт выкл для защиты оборудования
- Вид подключения главной электрич цепи Прочее
- Высота 170.0
- Гарантийный срок, Лет 5
- Глубина 135.0
- Диап регул без заде сраб расцеп короткого замык -
- Диапазон уставки тока расцепления 375...3000
- Исполнение Стационарное
- Климатическое исполнение УХЛ3
- Количество полюсов 3
- Конструкция прибора Встраиваемое устройство расширения
- Моторный привод - дополнительно Да
- Моторный привод встроенный Нет
- Наличие электронного расцепителя Да
- Номин импульсное выдерживаемое напряжение 8
- Номин напряжение 400...400
- Номин откл способность Icu при 400 В 50 Гц 35
- Номин продолжительный ток Iu 250
- Номин раб наибольшая откл способность Ics 25
- Номин раб напряжение 400
- Номин ток 250
- Подходит для монтажа на DIN-рейку Нет
- Потери энергии 150
- С расцеплением под напряжением Да
- Степень защиты - IP IP20
- Тип изделия/компонента Выключатель автоматический в литом корпусе
- Тип подключения силовой электрич цепи Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип элемента управления Тумблер
- Частота сети 50
- Ширина 105.0
- На складе: 179
- Код товара: SVA31-3-0250
- Артикул: SVA31-3-0250
