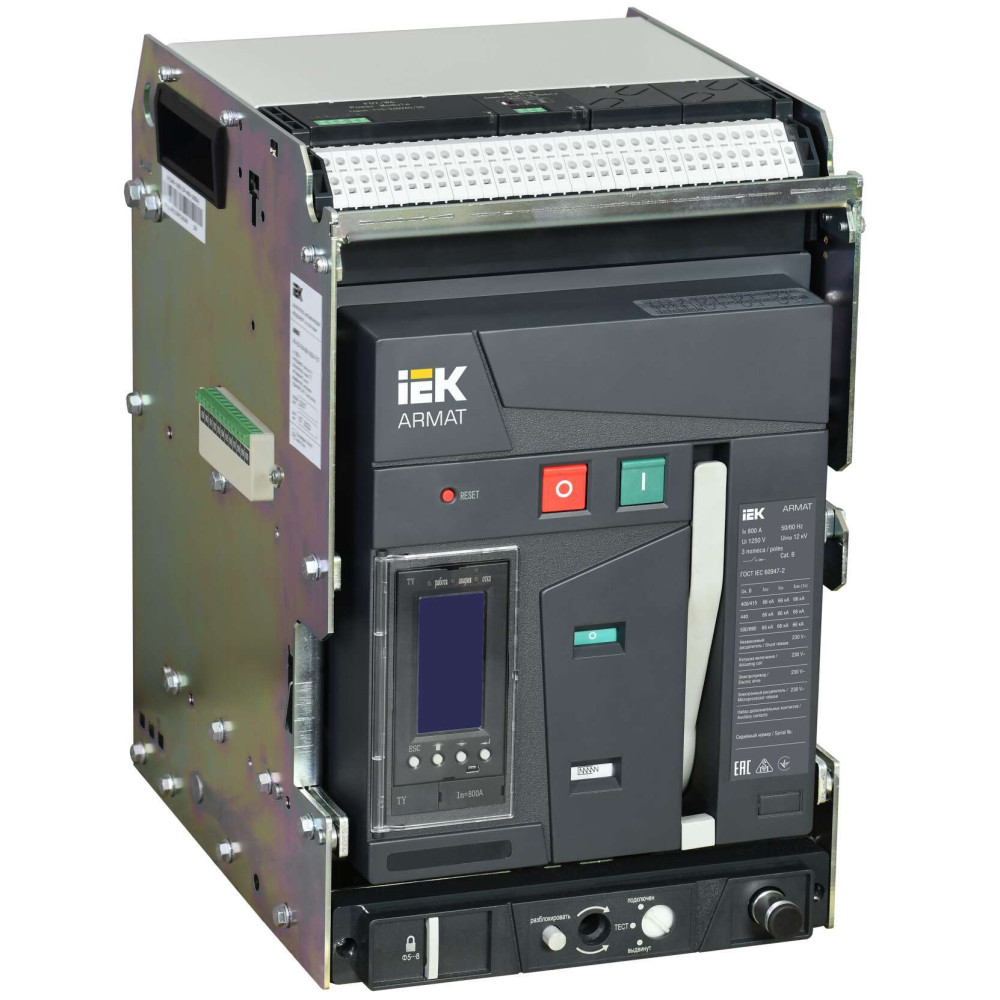

ARMAT AR-A2N TY08 3P W HR/VR Выключатель автоматический воздушный 66кА расцепитель TY 800А 3P выдвижной с аксессуарами ~220-240В: реле отключения, реле включения, моторный привод IEK

AR-ACB-3VA-066-0800A-TYCF

Описание
Характеристики

Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.

Преимущества

Воздушные автоматические выключатели имеют Icu до 150кА, при этом максимальная отключающая способность равна рабочей, что обеспечивает удобство подбора и расчёта.
Обладают одним из наилучших коэффициентов зависимости пропускаемого тока от температуры, что позволяет их применение на объектах с повышенной температурой технологических процессов.
Имеют высокое количество (до 50 000) механических циклов, что подтверждает их высокую надёжность.
Расцепитель типа TT имеет цветной дисплей с опцией Touchscreen и расширенными возможностями измерений.

Документация

Сертификаты

Паспорта и РЭ

Дополнительные изображения

Модели для проектировщиков

Информационные материалы

Каталог «Воздушные автоматические выключатели ARMAT»
brochure_Katalog-ARMAT_Vozdushnyy_avtomaticheskiy_vyklyuchatel.pdf

Отзывы по поставкам продукции от наших партнеров

Дайкон

Класс: Силовой авт выкл для защиты оборудования (ID: EC000228)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	800	А
EF001391	Количество полюсов	3
EF007048	Номин откл способность Icu при 400 В 50 Гц	66	кА
IEK_F000054	Исполнение	Выдвижной (-ая)
EF007007	Тип расцепителя	Электронный
RF000040	Тип изделия/компонента	Выключатель автоматический воздушный
EF005387	Потери энергии	230	Вт
EF003531	Кол-во вспомогат переключающих контактов	6
EF006697	Моторный привод встроенный	Да
EF006819	Тип подключения силовой электрич цепи	Болтовое соединение
EF001639	Частота сети	50	Гц
EF000008	Ширина	285.0	мм
EF000040	Высота	435.0	мм
EF000049	Глубина	390.0	мм
EF006976	Тип элемента управления	Прочее
EF008149	Дополнит оборудование входящее в поставку	Независимый расцепитель (для силовых автоматов)
IEK_F000022	Наличие электронного расцепителя	Да
EF005474	Степень защиты - IP	IP30
EF002578	Номин импульсное выдерживаемое напряжение	12	кВ
EF007518	С расцеплением под напряжением	Да
EF002336	Диапазон уставки тока расцепления	320...800	А
EF001389	Номин продолжительный ток Iu	800	А
IEK_F000763	Номин кратковрем выдерж в течении 1 с ток Icw	66	кА
EF003977	Номин напряжение	690...690	В
EF008240	Конструкция прибора	Прочее
EF007386	Моторный привод - дополнительно	Нет
IEK_F001006	Высота над уровнем моря	< 2000	м
EF006671	Вид подключения главной электрич цепи	Подключение сзади
EF001366	Номин напряжение изоляции Ui	1250	В
IEK_F000036	Номин раб наибольшая откл способность Ics	66	кА
IEK_F000765	Механич износостойкость без обслуживания	25000	циклов
EF007131	Диап регул без заде сраб расцеп короткого замык	800...50000	А
EF000453	Режим работы	Продолжительный
EF007250	Подходит для монтажа на DIN-рейку	Нет
IEK_F000767	Электр износостойкость без обслуживания при АС 690В	8000	циклов

Характеристики

class Силовой авт выкл для защиты оборудования
Вид подключения главной электрич цепи Подключение сзади
Высота 435.0
Высота над уровнем моря < 2000
Гарантийный срок, Лет 5
Глубина 390.0
Диап регул без заде сраб расцеп короткого замык 800...50000
Диапазон уставки тока расцепления 320...800
Дополнит оборудование входящее в поставку Независимый расцепитель (для силовых автоматов)
Исполнение Выдвижной (-ая)
Кол-во вспомогат переключающих контактов 6
Количество полюсов 3
Конструкция прибора Прочее
Механич износостойкость без обслуживания 25000
Моторный привод - дополнительно Нет
Моторный привод встроенный Да
Наличие электронного расцепителя Да
Номин импульсное выдерживаемое напряжение 12
Номин кратковрем выдерж в течении 1 с ток Icw 66
Номин напряжение 690...690
Номин напряжение изоляции Ui 1250
Номин откл способность Icu при 400 В 50 Гц 66
Номин продолжительный ток Iu 800
Номин раб наибольшая откл способность Ics 66
Номин ток 800
Подходит для монтажа на DIN-рейку Нет
Потери энергии 230
Режим работы Продолжительный
С расцеплением под напряжением Да
Степень защиты - IP IP30
Тип изделия/компонента Выключатель автоматический воздушный
Тип подключения силовой электрич цепи Болтовое соединение
Тип расцепителя Электронный
Тип элемента управления Прочее
Частота сети 50
Ширина 285.0

В наличии на складе: 14 шт.

971680р.

На складе: 14
Код товара: AR-ACB-3VA-066-0800A-TYCF
Артикул: AR-ACB-3VA-066-0800A-TYCF
