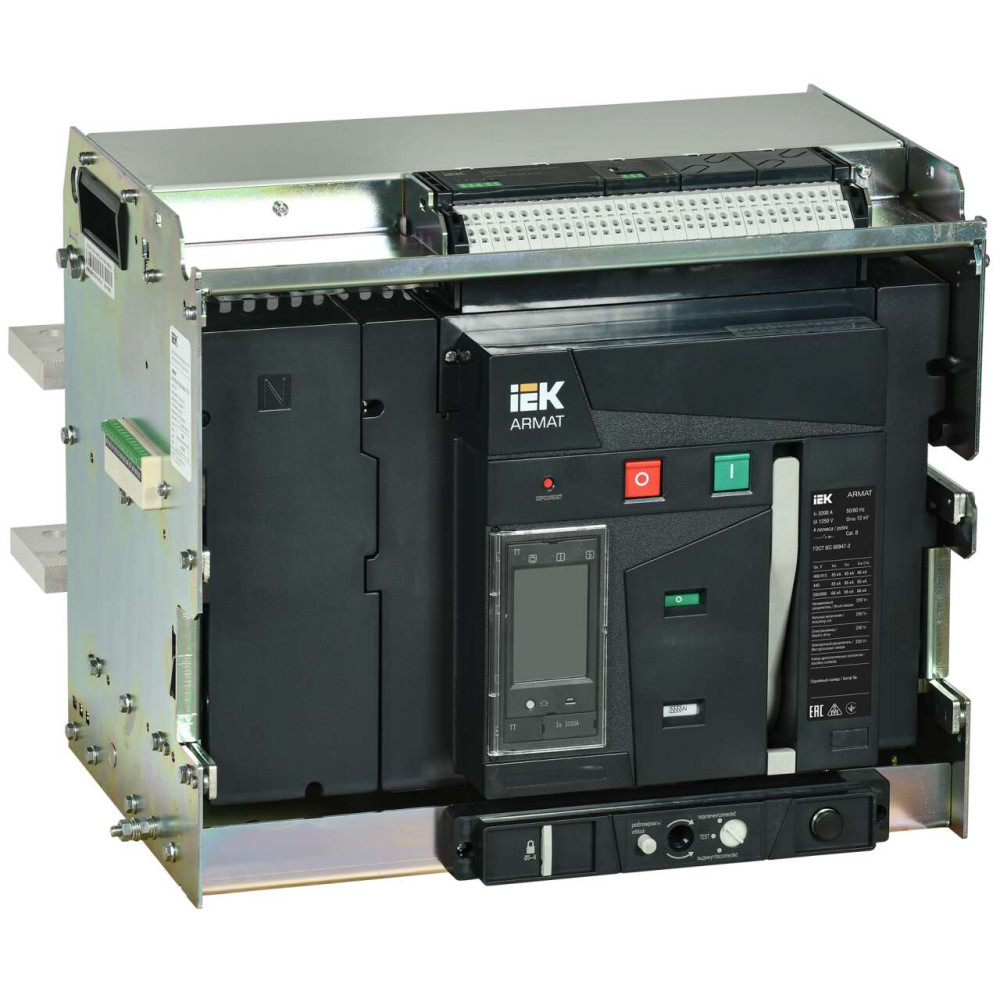

ARMAT Воздушный автоматический выключатель выдвижного исполнения 4P типоразмер E 85кА 3200А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения катушка отключения IEK

AR-ACB-4VE-085-3200A-TTCF

Описание
Характеристики

Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.

Преимущества

Воздушные автоматические выключатели имеют Icu до 150кА, при этом максимальная отключающая способность равна рабочей, что обеспечивает удобство подбора и расчёта.
Обладают одним из наилучших коэффициентов зависимости пропускаемого тока от температуры, что позволяет их применение на объектах с повышенной температурой технологических процессов.
Имеют высокое количество (до 50 000) механических циклов, что подтверждает их высокую надёжность.
Расцепитель типа TT имеет цветной дисплей с опцией Touchscreen и расширенными возможностями измерений.

Документация

Сертификаты

Паспорта и РЭ

Дополнительные изображения

Модели для проектировщиков

Информационные материалы

Каталог «Воздушные автоматические выключатели ARMAT»
brochure_Katalog-ARMAT_Vozdushnyy_avtomaticheskiy_vyklyuchatel.pdf

Отзывы по поставкам продукции от наших партнеров

Дайкон

Класс: Силовой авт выкл для защиты оборудования (ID: EC000228)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	3200	А
EF001391	Количество полюсов	4
EF007048	Номин откл способность Icu при 400 В 50 Гц	85	кА
IEK_F000054	Исполнение	Выдвижной (-ая)
EF007007	Тип расцепителя	Электронный
RF000040	Тип изделия/компонента	Выключатель автоматический воздушный
EF005387	Потери энергии	660	Вт
EF003531	Кол-во вспомогат переключающих контактов	6
EF006697	Моторный привод встроенный	Да
EF006819	Тип подключения силовой электрич цепи	Болтовое соединение
EF001639	Частота сети	50	Гц
EF000008	Ширина	401.0	мм
EF000040	Высота	435.0	мм
EF000049	Глубина	390.0	мм
EF008240	Конструкция прибора	Прочее
EF002336	Диапазон уставки тока расцепления	1280...3200	А
EF007131	Диап регул без заде сраб расцеп короткого замык	3200...65000	А
EF007518	С расцеплением под напряжением	Да
IEK_F001006	Высота над уровнем моря	< 2000	м
EF000453	Режим работы	Продолжительный
EF006976	Тип элемента управления	Прочее
EF001389	Номин продолжительный ток Iu	3200	А
EF006671	Вид подключения главной электрич цепи	Подключение сзади
EF007250	Подходит для монтажа на DIN-рейку	Нет
IEK_F000765	Механич износостойкость без обслуживания	15000	циклов
EF003977	Номин напряжение	690...690	В
IEK_F000763	Номин кратковрем выдерж в течении 1 с ток Icw	85	кА
EF008149	Дополнит оборудование входящее в поставку	Независимый расцепитель (для силовых автоматов)
IEK_F000036	Номин раб наибольшая откл способность Ics	85	кА
IEK_F000022	Наличие электронного расцепителя	Да
EF005474	Степень защиты - IP	IP30
EF007386	Моторный привод - дополнительно	Нет
EF002578	Номин импульсное выдерживаемое напряжение	12	кВ
EF001366	Номин напряжение изоляции Ui	1250	В
IEK_F000767	Электр износостойкость без обслуживания при АС 690В	4000	циклов

Характеристики

class Силовой авт выкл для защиты оборудования
Вид подключения главной электрич цепи Подключение сзади
Высота 435.0
Высота над уровнем моря < 2000
Гарантийный срок, Лет 5
Глубина 390.0
Диап регул без заде сраб расцеп короткого замык 3200...65000
Диапазон уставки тока расцепления 1280...3200
Дополнит оборудование входящее в поставку Независимый расцепитель (для силовых автоматов)
Исполнение Выдвижной (-ая)
Кол-во вспомогат переключающих контактов 6
Количество полюсов 4
Конструкция прибора Прочее
Механич износостойкость без обслуживания 15000
Моторный привод - дополнительно Нет
Моторный привод встроенный Да
Наличие электронного расцепителя Да
Номин импульсное выдерживаемое напряжение 12
Номин кратковрем выдерж в течении 1 с ток Icw 85
Номин напряжение 690...690
Номин напряжение изоляции Ui 1250
Номин откл способность Icu при 400 В 50 Гц 85
Номин продолжительный ток Iu 3200
Номин раб наибольшая откл способность Ics 85
Номин ток 3200
Подходит для монтажа на DIN-рейку Нет
Потери энергии 660
Режим работы Продолжительный
С расцеплением под напряжением Да
Степень защиты - IP IP30
Тип изделия/компонента Выключатель автоматический воздушный
Тип подключения силовой электрич цепи Болтовое соединение
Тип расцепителя Электронный
Тип элемента управления Прочее
Частота сети 50
Ширина 401.0
