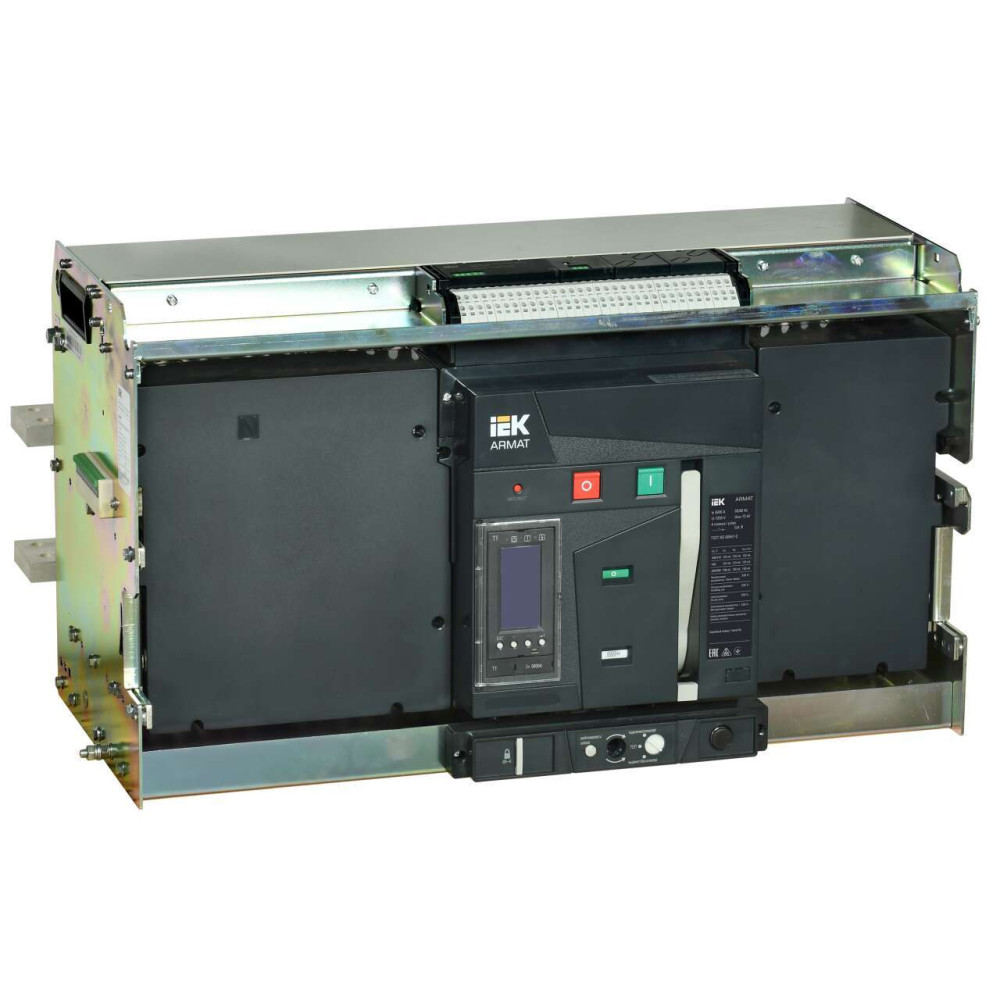

ARMAT AR-A6V TY50 4P W VR Выключатель автоматический воздушный 125кА расцепитель TY 5000А 4P выдвижной с аксессуарами ~220-240В: реле отключения, реле включения, моторный привод IEK

AR-ACB-4VH-125-5000A-TYCF

Описание
Характеристики

Просим обратить внимание - в целях повышения удобства Клиентов, мы осуществляем переход в базовой комплектации типоразмеров G и H с горизонтального подключения силовых шин, на вертикальное. В ACB ARMAT данных типоразмеров, произведённых с февраля 2025 г. (партия 2502) используется вертикальное подключение. Поскольку у нас на складе есть единичные остатки ACB ARMAT типоразмеров G и H ориентированные на горизонтальное подключения - пожалуйста проконсультируйтесь с нами перед размещением заказа. Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.

Преимущества

Воздушные автоматические выключатели имеют Icu до 150кА, при этом максимальная отключающая способность равна рабочей, что обеспечивает удобство подбора и расчёта.
Обладают одним из наилучших коэффициентов зависимости пропускаемого тока от температуры, что позволяет их применение на объектах с повышенной температурой технологических процессов.
Имеют высокое количество (до 50 000) механических циклов, что подтверждает их высокую надёжность.
Расцепитель типа TT имеет цветной дисплей с опцией Touchscreen и расширенными возможностями измерений.

Документация

Сертификаты

Паспорта и РЭ

Дополнительные изображения

Класс: Силовой авт выкл для защиты оборудования (ID: EC000228)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	5000	А
EF001391	Количество полюсов	4
EF007048	Номин откл способность Icu при 400 В 50 Гц	125	кА
IEK_F000054	Исполнение	Выдвижной (-ая)
EF007007	Тип расцепителя	Электронный
RF000040	Тип изделия/компонента	Выключатель автоматический воздушный
EF005387	Потери энергии	1200	Вт
EF003531	Кол-во вспомогат переключающих контактов	6
EF006697	Моторный привод встроенный	Да
EF006819	Тип подключения силовой электрич цепи	Болтовое соединение
EF001639	Частота сети	50	Гц
EF000008	Ширина	966.0	мм
EF000040	Высота	475.0	мм
EF000049	Глубина	390.0	мм
IEK_F001006	Высота над уровнем моря	< 2000	м
IEK_F000022	Наличие электронного расцепителя	Да
EF007250	Подходит для монтажа на DIN-рейку	Нет
EF002336	Диапазон уставки тока расцепления	2000...5000	А
EF008149	Дополнит оборудование входящее в поставку	Независимый расцепитель (для силовых автоматов)
EF007131	Диап регул без заде сраб расцеп короткого замык	5000...100000	А
IEK_F000765	Механич износостойкость без обслуживания	12500	циклов
EF006976	Тип элемента управления	Прочее
IEK_F000036	Номин раб наибольшая откл способность Ics	125	кА
EF001366	Номин напряжение изоляции Ui	1250	В
EF002578	Номин импульсное выдерживаемое напряжение	12	кВ
EF003977	Номин напряжение	690...690	В
EF006671	Вид подключения главной электрич цепи	Подключение сзади
EF008240	Конструкция прибора	Прочее
EF000453	Режим работы	Продолжительный
EF001389	Номин продолжительный ток Iu	5000	А
EF007386	Моторный привод - дополнительно	Нет
EF007518	С расцеплением под напряжением	Да
EF005474	Степень защиты - IP	IP30
IEK_F000763	Номин кратковрем выдерж в течении 1 с ток Icw	125	кА
IEK_F000767	Электр износостойкость без обслуживания при АС 690В	1000	циклов

Характеристики

class Силовой авт выкл для защиты оборудования
Вид подключения главной электрич цепи Подключение сзади
Высота 475.0
Высота над уровнем моря < 2000
Гарантийный срок, Лет 5
Глубина 390.0
Диап регул без заде сраб расцеп короткого замык 5000...100000
Диапазон уставки тока расцепления 2000...5000
Дополнит оборудование входящее в поставку Независимый расцепитель (для силовых автоматов)
Исполнение Выдвижной (-ая)
Кол-во вспомогат переключающих контактов 6
Количество полюсов 4
Конструкция прибора Прочее
Механич износостойкость без обслуживания 12500
Моторный привод - дополнительно Нет
Моторный привод встроенный Да
Наличие электронного расцепителя Да
Номин импульсное выдерживаемое напряжение 12
Номин кратковрем выдерж в течении 1 с ток Icw 125
Номин напряжение 690...690
Номин напряжение изоляции Ui 1250
Номин откл способность Icu при 400 В 50 Гц 125
Номин продолжительный ток Iu 5000
Номин раб наибольшая откл способность Ics 125
Номин ток 5000
Подходит для монтажа на DIN-рейку Нет
Потери энергии 1200
Режим работы Продолжительный
С расцеплением под напряжением Да
Степень защиты - IP IP30
Тип изделия/компонента Выключатель автоматический воздушный
Тип подключения силовой электрич цепи Болтовое соединение
Тип расцепителя Электронный
Тип элемента управления Прочее
Частота сети 50
Ширина 966.0

В наличии на складе: Ожидается поступление

8517214р.

Ожидается поступление
Код товара: AR-ACB-4VH-125-5000A-TYCF
