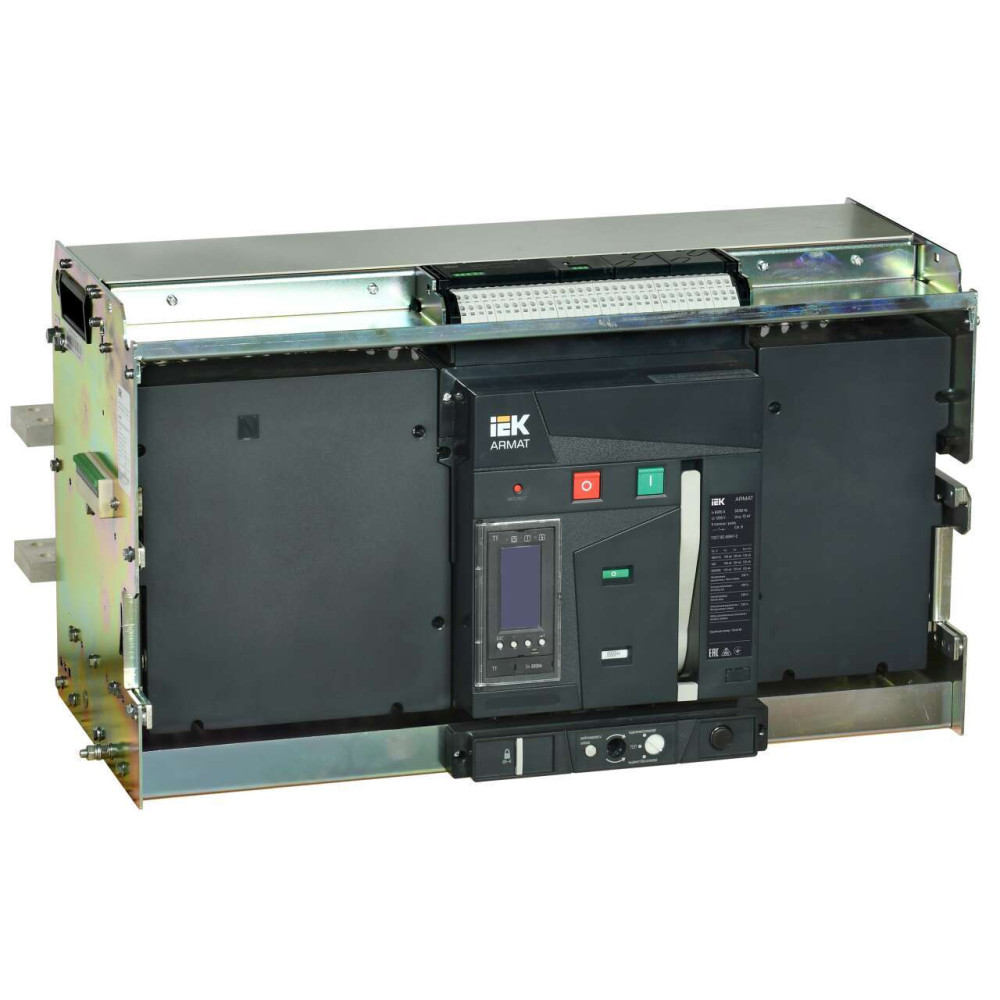

ARMAT AR-A6X TY63 4P W VR Выключатель автоматический воздушный 150кА расцепитель TY 6300А 4P выдвижной с аксессуарами ~220-240В: реле отключения, реле включения, моторный привод IEK
12262-AR-ACB-4VH-150-6300A-TYCF
Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А.
Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов.
Соответствуют ГОСТ Р 50030.2.
Преимущества
- Воздушные автоматические выключатели имеют Icu до 150кА, при этом максимальная отключающая способность равна рабочей, что обеспечивает удобство подбора и расчёта.
- Обладают одним из наилучших коэффициентов зависимости пропускаемого тока от температуры, что позволяет их применение на объектах с повышенной температурой технологических процессов.
- Имеют высокое количество (до 50 000) механических циклов, что подтверждает их высокую надёжность.
- Расцепитель типа TT имеет цветной дисплей с опцией Touchscreen и расширенными возможностями измерений.
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
- Воздушные автоматические выключатели ARMAT
ARMAT_Vozdushnyy_avtomaticheskiy_vyklyuchatel_Cat.pdf - Изображение
Vykluchatel_ACB_ARMAT_manual_1_G30.jpg - Изображение
Vykluchatel_ACB_ARMAT_manual_1_G31.jpg - Референс-лист
референс-лист ВВ ARMAT.pdf - Изображение
IEK_ARMAT_vozdushniki_А4_work_NEW_view.pdf - Изображение
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Силовой авт выкл для защиты оборудования
- Вид подключения главной электрич цепи Подключение сзади
- Высота 475.0
- Высота над уровнем моря < 2000
- Гарантийный срок, Лет 5
- Глубина 390.0
- Диап регул без заде сраб расцеп короткого замык 6300...100000
- Диапазон уставки тока расцепления 2520...6300
- Дополнит оборудование входящее в поставку Независимый расцепитель (для силовых автоматов)
- Исполнение Выдвижной (-ая)
- Кол-во вспомогат переключающих контактов 6
- Количество полюсов 4
- Конструкция прибора Прочее
- Механич износостойкость без обслуживания 12500
- Моторный привод - дополнительно Нет
- Моторный привод встроенный Да
- Наличие электронного расцепителя Да
- Номин импульсное выдерживаемое напряжение 12
- Номин кратковрем выдерж в течении 1 с ток Icw 150
- Номин напряжение 690...690
- Номин напряжение изоляции Ui 1250
- Номин откл способность Icu при 400 В 50 Гц 150
- Номин продолжительный ток Iu 6300
- Номин раб наибольшая откл способность Ics 150
- Номин ток 6300
- Подходит для монтажа на DIN-рейку Нет
- Потери энергии 1200.0
- Режим работы Продолжительный
- С расцеплением под напряжением Да
- Степень защиты - IP IP30
- Тип изделия/компонента Выключатель автоматический воздушный
- Тип подключения силовой электрич цепи Болтовое соединение
- Тип расцепителя Электронный
- Тип элемента управления Прочее
- Частота сети 50
- Ширина 966.0
В наличии на складе: Ожидается поступление
11469030.00р.
- Ожидается поступление
- Код товара: AR-ACB-4VH-150-6300A-TYCF
- Артикул: 12262-AR-ACB-4VH-150-6300A-TYCF
