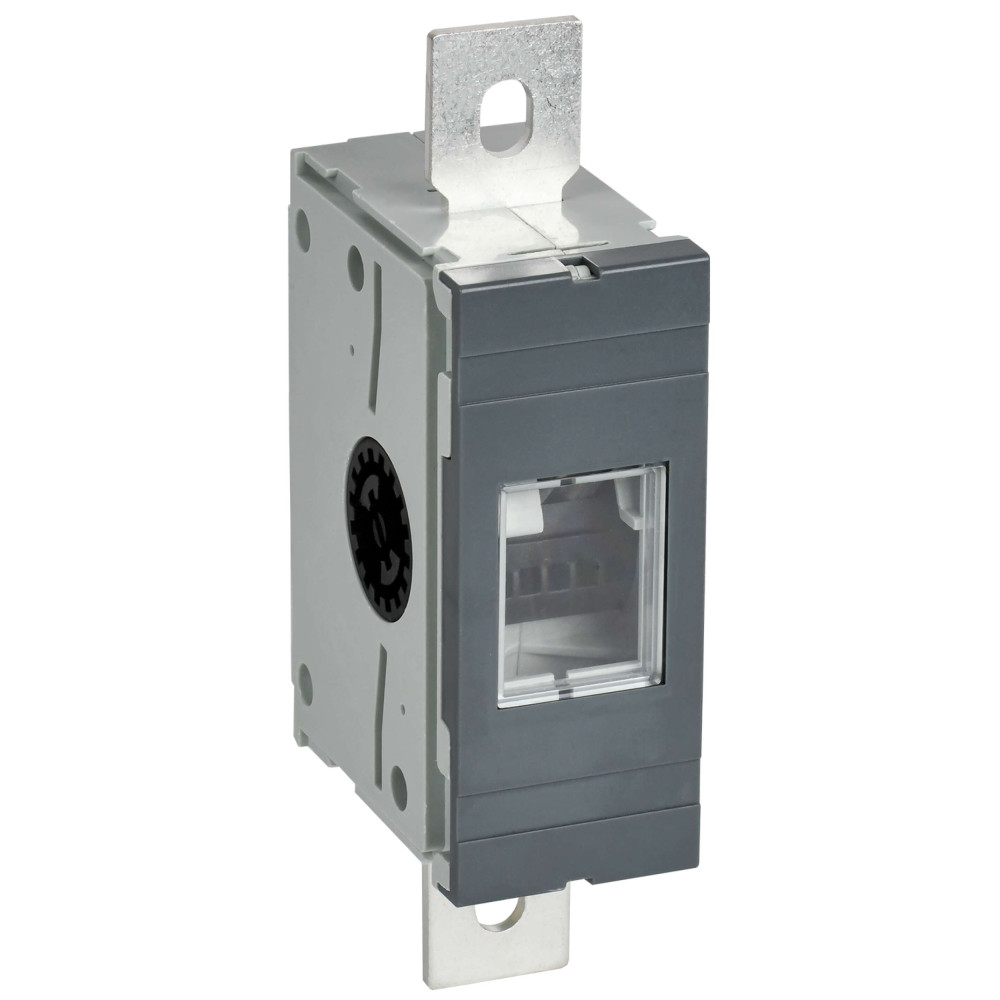

KARAT Полюс силовой для ВРК 630А IEK

KA-VR10D-SP-0630

Описание
Характеристики

Полюс силовой расширяет возможности подключения силовых цепей выключателя-разъединителя KARAT IEK.

Преимущества

Возможность устанавливать самостоятельно на производстве заказчиком.
Расширение базового блока ВРК до 8-ми полюсов.
Монтаж слева или справа от модуля управления.
Силовые выводы выполнены из меди с покрытием, позволяющим присоединять проводники из Al и Cu.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Viklyuchatel_razedinitel_VRK_passp_ru_eng_2.pdf

Дополнительные изображения

Класс: Аксессуары для низковольтного оборудования (ID: EC002498)

ID	Описание	Значение	Ед. изм.
EF000215	Тип компонента	Прочее
EF000010	Модель или исполнение	Встраиваемый (-ая)
EF000227	Номин ток	630	А
EF001391	Количество полюсов	1
EF000003	Тип монтажа	Боковое крепление
EF004220	Номин напряжение перемен тока	400	В
EF005474	Степень защиты - IP	IP00
EF000073	Подходит для	Плоский шинопровод
EF000049	Глубина	113	мм
EF001159	Количество соединений бол 25 мм²	2
EF006169	Возможность состыковки друг с другом	Да
EF000228	Номин раб напряжение	690	В
EF007258	Для провода круглого сечения	Да
EF002522	Ширина или размер ячейки	71	мм
EF001589	Подходит для количества полюсов	1
EF000550	С защитой провода	Нет
EF007462	Установка на защёлках	Нет
EF007926	Макс. номин. ток	630	А
EF006959	Пригоден в кач устр аварийной остановки	Да
EF000051	Форма	Прямоугольн.
EF008250	Номин ток In	630	А
EF004969	Макс поперечное сечение проводника	185	мм²
EF000351	Количество фаз	1
EF005466	Подходит для кабеля диаметром	2x15	мм
EF002169	Материал	Пластик
EF008186	С защитой от прикосновения	Нет
EF001596	Материал корпуса	Пластик
EF006981	Пригоден в качестве главного выключателя	Да
EF007355	Макс допустимое раб напряжение Ue AC	690	В
EF008299	Общ количество соединений	2
EF001157	Количество соединений 25 мм²	2
EF007252	Подходит для выключателя-разъединителя	Да
EF008828	Макс попереч сечение гибкого проводника	185	мм²
EF001234	Монтажная плита	Да
EF000008	Ширина	70.5	мм
EF007356	Макс допустимый ток Ie	630	А
EF000040	Высота	250	мм
EF000007	Цвет	Серый
EF002562	откл способность при коротком замыкании-Icw	38	кА
EF006696	Тип подключения к источникам питания	Круглый проводник/медная полоса
EF001158	Количество соединений 16 мм²	2
EF006947	Количество первичных входов	1
EF001543	Подходит для выключателя-разъединителя	Да
EF001102	С корпусом	Да
EF000079	Диаметр отверстия	7	мм
EF001438	Длина	250.0	мм
EF008257	Количество переключающих контактов	1
EF001135	Тип крышки	Прозрачный (светопроницаемый)
EF001126	Модульное исполнение	Нет
EF001156	Количество соединений 10 мм²	2
EF003704	Ширина шины	39.0	мм
EF004198	Макс непрерывное напряжение перемен тока АС	690	В
EF007357	Макс допустимое раб напряжение Ue	690	В

Характеристики

class Аксессуары для низковольтного оборудования
Возможность состыковки друг с другом Да
Высота 250
Глубина 113
Диаметр отверстия 7
Длина 250.0
Для провода круглого сечения Да
Количество первичных входов 1
Количество переключающих контактов 1
Количество полюсов 1
Количество соединений 10 мм² 2
Количество соединений 16 мм² 2
Количество соединений 25 мм² 2
Количество соединений бол 25 мм² 2
Количество фаз 1
Макс допустимое раб напряжение Ue 690
Макс допустимое раб напряжение Ue AC 690
Макс допустимый ток Ie 630
Макс непрерывное напряжение перемен тока АС 690
Макс попереч сечение гибкого проводника 185
Макс поперечное сечение проводника 185
Макс. номин. ток 630
Материал Пластик
Материал корпуса Пластик
Модель или исполнение Встраиваемый (-ая)
Модульное исполнение Нет
Монтажная плита Да
Номин напряжение перемен тока 400
Номин раб напряжение 690
Номин ток 630
Номин ток In 630
Общ количество соединений 2
откл способность при коротком замыкании-Icw 38
Подходит для Плоский шинопровод
Подходит для выключателя-разъединителя Да,Да
Подходит для кабеля диаметром 2x15
Подходит для количества полюсов 1
Пригоден в кач устр аварийной остановки Да
Пригоден в качестве главного выключателя Да
С защитой от прикосновения Нет
С защитой провода Нет
С корпусом Да
Степень защиты - IP IP00
Тип компонента Прочее
Тип крышки Прозрачный (светопроницаемый)
Тип монтажа Боковое крепление
Тип подключения к источникам питания Круглый проводник/медная полоса
Установка на защёлках Нет
Форма Прямоугольн.
Цвет Серый
Ширина 70.5
Ширина или размер ячейки 71
Ширина шины 39.0

В наличии на складе: 221 шт.

11640р.

На складе: 221
Код товара: KA-VR10D-SP-0630
Артикул: KA-VR10D-SP-0630
