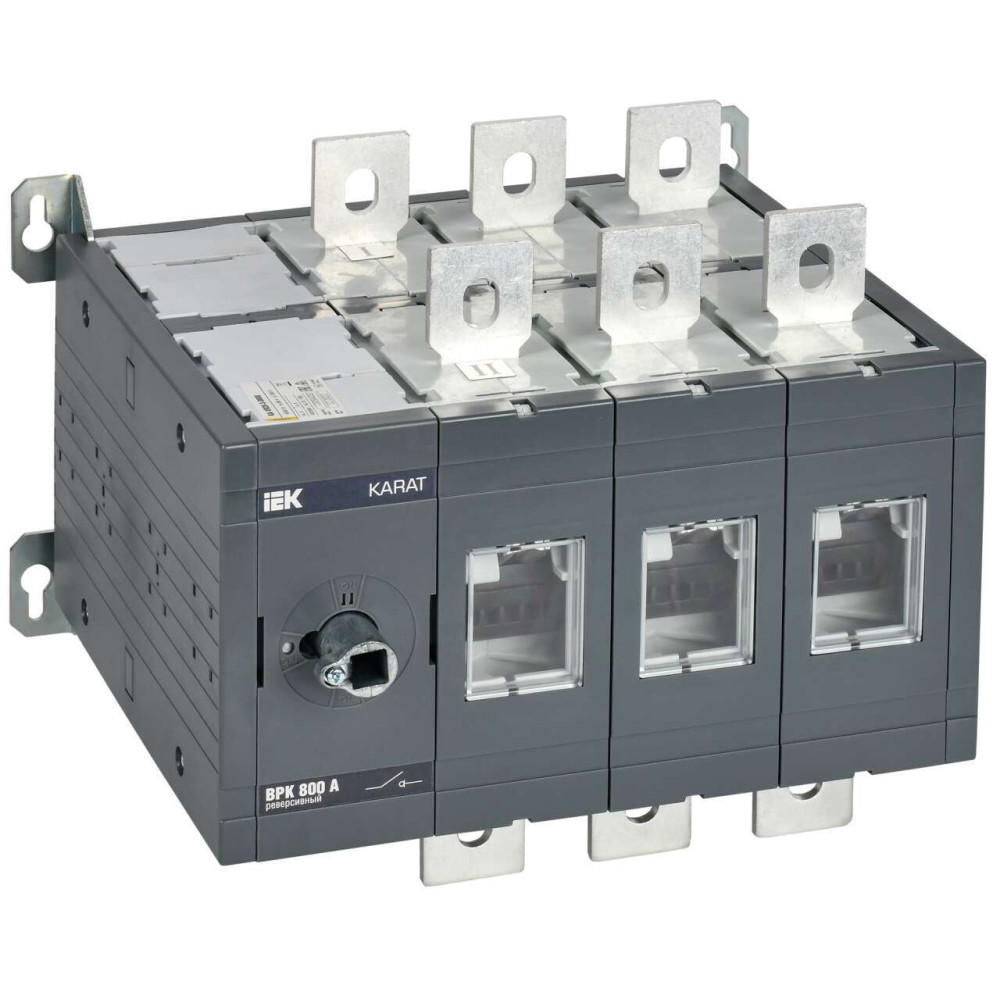

ОформитьKARAT Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 800А IEK
KA-VR20-3-0800
Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве.
Используются для оперативных включений и отключений участков электрических цепей.
Базовые модели поставляются с 3 силовыми полюсами.
Преимущества
- Быстрый монтаж за счет настраиваемых креплений.
- Количество силовых полюсов увеличивается до 8 полюсов.
- Дугогасительные камеры в каждом силовом полюсе.
- Двойной разрыв электрической цепи.
- Самоочищающиеся контакты.
Документация
Сертификаты
- Декларация 037
ЕАЭС N RU Д-CN.РА01.В.50017_25.pdf - Сертификат 004
RU C-CN.АЯ46.В.29781_23.pdf - Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Отказное письмо 043
304эп-14-2-7 от 29.12.2025.pdf - Отказное письмо ФЗ-123
303эп-14-2-7.pdf - Отказное письмо 123-ФЗ
303эп-14-2-7 от 29.12.2025.pdf - Декларация 037
ЕАЭС N RU Д-CN.РА01.В.58173_25.pdf - Сертификат 004
ЕАЭС RU С-CN.АЯ46.В.43052_25.PDF - Отказное письмо 043
274эп-14-2-7.pdf
Дополнительные изображения
- Силовое оборудование защиты и коммутации
Catalog_Silovoe_Oborudovanie_IEK_2025.pdf - Изображение
2_Silovoe-oborudovanie_final_2.jpg - Изображение
2_Silovoe-oborudovanie_final_2.pdf - Изображение
Viklyuchatel_razedinitel_VRK_passp_ru_eng_2_S.jpg - Изображение
listovka_А4_vyklyuchateli-razediniteli_view.pdf - Изображение
Класс: Выключатель-разъединитель нагрузки (ID: EC000216)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF001391 | Количество полюсов | 3 | |
| EF001435 | Номин раб напряжение | 690/400 | В |
| EF007355 | Макс допустимое раб напряжение Ue AC | 690 | В |
| EF008799 | Номин напряжение постоян тока - DC | 440/220 | В |
| EF001389 | Номин продолжительный ток Iu | 800 | А |
| EF007384 | С защитой от ошибочных действий | Нет | |
| EF006985 | Пригоден в кач предохранительного выкл | Нет | |
| EF000049 | Глубина | 282 | мм |
| EF009408 | Реверсивный переключатель | Да | |
| EF007491 | Напряжение дополнит расцепителя | Нет | |
| EF007243 | Подходит для напольного монтажа | Нет | |
| EF001370 | Высота корпуса | 160 | мм |
| EF007050 | Номин кратковременно выдерживаемый ток Icw | 20 | кА |
| IEK_F000060 | Вид рукоятки ручного привода | Передняя поворотная | |
| IEK_F000201 | Электр износостойкость | 1000 | циклов |
| EF002578 | Номин импульсное выдерживаемое напряжение | 12 | кВ |
| EF006986 | Пригоден в качестве сервисного выкл-ля | Да | |
| EF002418 | Номин раб напряжение Ue | 690/400 | В |
| EF005455 | Частота | 50 Гц | |
| EF000040 | Высота | 200 | мм |
| EF006947 | Количество первичных входов | 3 | |
| EF001159 | Количество соединений бол 25 мм² | 6 | |
| EF001444 | Условный номин ток короткого замыкания Iq | 80 | кА |
| EF002386 | Температура эксплуатации | -40...50 | °C |
| IEK_F000544 | Ремонтопригодность | Нет | |
| EF001430 | Расстояние между центрами зажимов 50 мм | Нет | |
| EF000453 | Режим работы | Продолжительный | |
| EF006981 | Пригоден в качестве главного выключателя | Да | |
| EF008240 | Конструкция прибора | Распределитель на монтажной плате | |
| EF001369 | Ширина корпуса | 311 | мм |
| EF007386 | Моторный привод - дополнительно | Нет | |
| EF006984 | Компактная версия выкл-разъединителя | Нет | |
| EF006697 | Моторный привод встроенный | Нет | |
| IEK_F000004 | Климатическое исполнение | УХЛ3 | |
| EF007247 | Подходит для фронтального монтажа | Да | |
| EF006976 | Тип элемента управления | Поворотная позиционная ручка (с фиксацией) | |
| IEK_F000573 | Момент затяжки винтов контактных зажимов | 50...75 | нм |
| EF007248 | Подходит для фронт монтажа в центре | Да | |
| IEK_F000992 | Относительная влажность воздуха | 90 % | |
| EF001433 | Подходит для аварийной остановки | Да | |
| IEK_F001154 | Наличие защиты от сверхтоков | Нет | |
| EF007252 | Подходит для выключателя-разъединителя | Да | |
| EF002169 | Материал | Пластик | |
| EF006154 | Номинальный ток | 800 | А |
| EF006959 | Пригоден в кач устр аварийной остановки | Да | |
| EF008299 | Общ количество соединений | 6 | |
| EF006819 | Тип подключения силовой электрич цепи | Болтовое соединение | |
| EF001589 | Подходит для количества полюсов | 3 | |
| EF001366 | Номин напряжение изоляции Ui | 1000 | В |
| EF000003 | Тип монтажа | На монтажную панель | |
| EF007264 | Подходит для промежуточного монтажа | Нет | |
| EF000008 | Ширина | 311 | мм |
| IEK_F000572 | Номин кратковрем выдерж в течении 1 с ток Icw | 20000 | А |
| EF008186 | С защитой от прикосновения | Нет | |
| EF007262 | Подходит для установки в распредел платы | Нет | |
| EF000113 | Запираемый - -ая | Да | |
| IEK_F000203 | Максимальная частота коммутаций | 3 | циклов в час |
| EF005474 | Степень защиты - IP | IP00 | |
| EF003118 | Степень защиты - IP передняя сторона | IP00 | |
| EF000267 | Макс сечение входящего кабеля | 2x240 | мм² |
| EF001088 | Возможно расширение | Нет | |
| IEK_F000223 | Мех износостойкость | 5000 | циклов |
| EF001368 | Глубина корпуса | 282 | мм |
| EF000010 | Модель или исполнение | С крышкой |
Характеристики
- class Выключатель-разъединитель нагрузки
- Вид рукоятки ручного привода Передняя поворотная
- Возможно расширение Нет
- Высота 200
- Высота корпуса 160
- Гарантийный срок, Лет 5
- Глубина 282
- Глубина корпуса 282
- Запираемый - -ая Да
- Климатическое исполнение УХЛ3
- Количество первичных входов 3
- Количество полюсов 3
- Количество соединений бол 25 мм² 6
- Компактная версия выкл-разъединителя Нет
- Конструкция прибора Распределитель на монтажной плате
- Макс допустимое раб напряжение Ue AC 690
- Макс сечение входящего кабеля 2x240
- Максимальная частота коммутаций 3
- Материал Пластик
- Мех износостойкость 5000
- Модель или исполнение С крышкой
- Момент затяжки винтов контактных зажимов 50...75
- Моторный привод - дополнительно Нет
- Моторный привод встроенный Нет
- Наличие защиты от сверхтоков Нет
- Напряжение дополнит расцепителя Нет
- Номин импульсное выдерживаемое напряжение 12
- Номин кратковрем выдерж в течении 1 с ток Icw 20000
- Номин кратковременно выдерживаемый ток Icw 20
- Номин напряжение изоляции Ui 1000
- Номин напряжение постоян тока - DC 440/220
- Номин продолжительный ток Iu 800
- Номин раб напряжение 690/400
- Номин раб напряжение Ue 690/400
- Номинальный ток 800
- Общ количество соединений 6
- Относительная влажность воздуха 90 %
- Подходит для аварийной остановки Да
- Подходит для выключателя-разъединителя Да
- Подходит для количества полюсов 3
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Нет
- Подходит для установки в распредел платы Нет
- Подходит для фронт монтажа в центре Да
- Подходит для фронтального монтажа Да
- Пригоден в кач предохранительного выкл Нет
- Пригоден в кач устр аварийной остановки Да
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве сервисного выкл-ля Да
- Расстояние между центрами зажимов 50 мм Нет
- Реверсивный переключатель Да
- Режим работы Продолжительный
- Ремонтопригодность Нет
- С защитой от ошибочных действий Нет
- С защитой от прикосновения Нет
- Степень защиты - IP IP00
- Степень защиты - IP передняя сторона IP00
- Температура эксплуатации -40...50
- Тип монтажа На монтажную панель
- Тип подключения силовой электрич цепи Болтовое соединение
- Тип элемента управления Поворотная позиционная ручка (с фиксацией)
- Условный номин ток короткого замыкания Iq 80
- Частота 50 Гц
- Ширина 311
- Ширина корпуса 311
- Электр износостойкость 1000
В наличии на складе: 37 шт.
96428р.
- На складе: 37
- Код товара: KA-VR20-3-0800
- Артикул: KA-VR20-3-0800
Отзывы (1)
Войдите или зарегистрируйтесь чтобы оставить отзыв
Рекомендуемые товары
На складе KARAT Контакт вспомогательный для ВРК 160-1600А IEK
В наличии на складе: 872 шт.
Цена
867р.
На складе KARAT Вал 280мм для рукояток дистанционного управления для ВРК 315-1600А IEK
В наличии на складе: 31 шт.
Цена
773р.
На складе KARAT Вал 325мм для рукояток дистанционного управления для ВРК 315-1600А IEK
В наличии на складе: 76 шт.
Цена
897р.

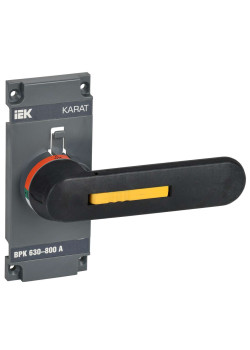

На складе KARAT Рукоятка прямого управления для ВРК реверс 630-800А IEK
В наличии на складе: 1 шт.
Цена
748р.

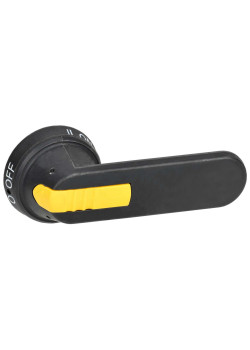

На складе KARAT Рукоятка дистанционного управления для ВРК реверс 630-800А IEK
В наличии на складе: 126 шт.
Цена
1920р.

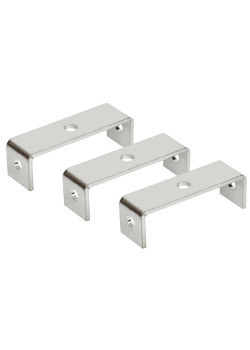

На складе KARAT Шина соединительная для ВРК реверс 630-800А (3шт/компл) IEK
