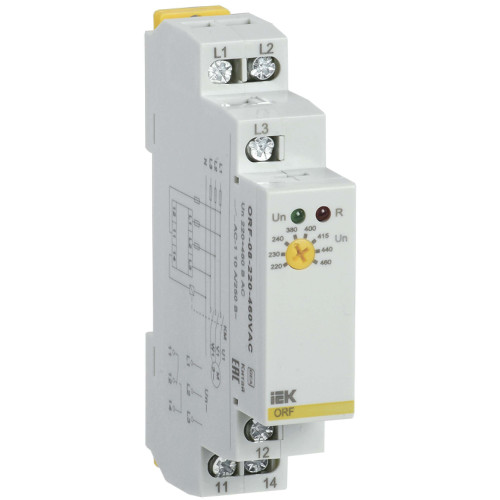

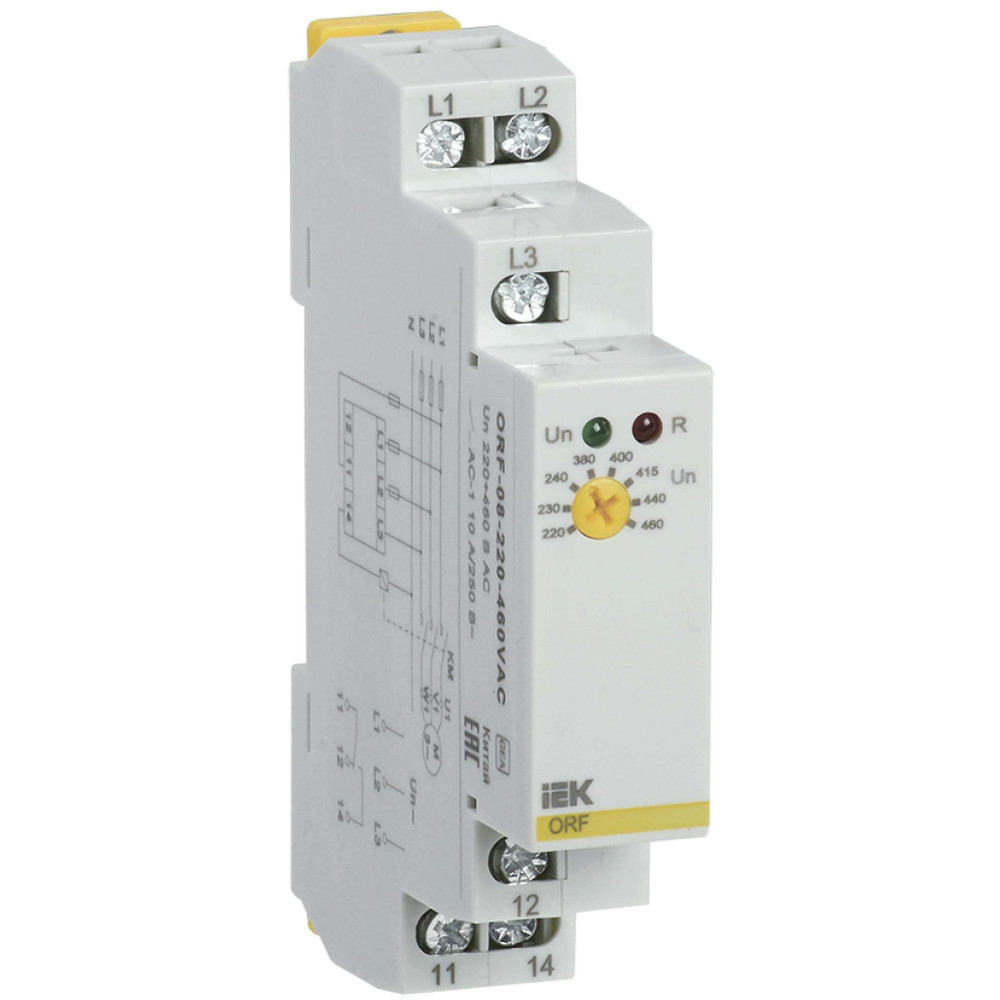

Реле контроля фаз ORF-08 трехфазное 220-460В AC IEK
133481-ORF-08-220-460VAC
Предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль повышения, понижения и асимметрии напряжения, чередования и обрыва фаз. Фиксированные уставки.
Преимущества
- Контроль чередования и обрыва фаз, а также понижения, повышения и ассиметрии напряжения в электрической сети для предотвращения выхода защищаемого оборудования из строя.
- Регулируемые уставки.
- Широкий диапазон рабочих напряжений: 220 - 460В AC.
- Элементная база от ведущих мировых производителей.
- Крепление на стандартную 35мм DIN-рейку.
- Корпус из не поддерживающих горение материалов.
Документация
Сертификаты
Схемы подключения
Информационные материалы
Дополнительные изображения
Характеристики
- class Реле контроля фаз
- Вес 0,064
- Время срабатывания (0,1...10) ± 10%
- Высота 95
- Гарантийный срок, Лет 1
- Гистерезис 2
- Глубина 64
- Диапазон напряжения 176...552
- Диапазон уставок по напряжению 2...20
- Диапазон частоты питающего напряжения 45...65
- Индикатор наличия напряжения Зелёный светодиод (Un)
- Индикатор срабатывания реле Красный светодиод (R)
- Категория перенапряжения 3
- Количество переключающих контактов 1
- Контроль макс напряжения Да
- Контроль минимального напряжения Да
- Контроль обрыва фаз Да
- Контроль перекоса фаз Да
- Контроль чередования фаз Да
- Макс задержка на включение -
- Макс задержка на отключение 2
- Макс сечение кабеля одножильный 1x2,5 или 2x1,5 многожильный с наконечникам 1x2,5
- Мех износостойкость 10^7
- Мин задержка на включение 0.5
- Мин задержка на отключение 2
- Напряжение питания 220...460
- Номин напряж питания цепи управ Us пост тока DC -
- Номин напряжение контактной группы 250 АС / 24 DC
- Номин напряжение питания цепи управ Us AC 50 Гц 220...460
- Номин ток контактных групп при АС-1 10
- Погрешность измерений ± 1
- Погрешность настройки ± 5
- Рабочее положение Любое
- Ремонтопригодность Нет
- Степень загрязнения 2
- Степень защиты IP клеммы IP20
- Степень защиты IP лицевая панель IP40
- Температура эксплуатации -20...55
- Тип измеряемого напряжения Переменный (AC)
- Тип монтажа DIN-рейка (стандарт) 35 мм
- Тип напряжения управления Переменный (AC)
- Ширина 18
- Электр износостойкость 10^6
