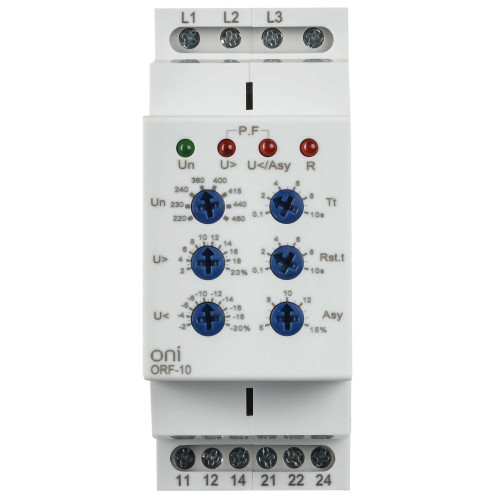

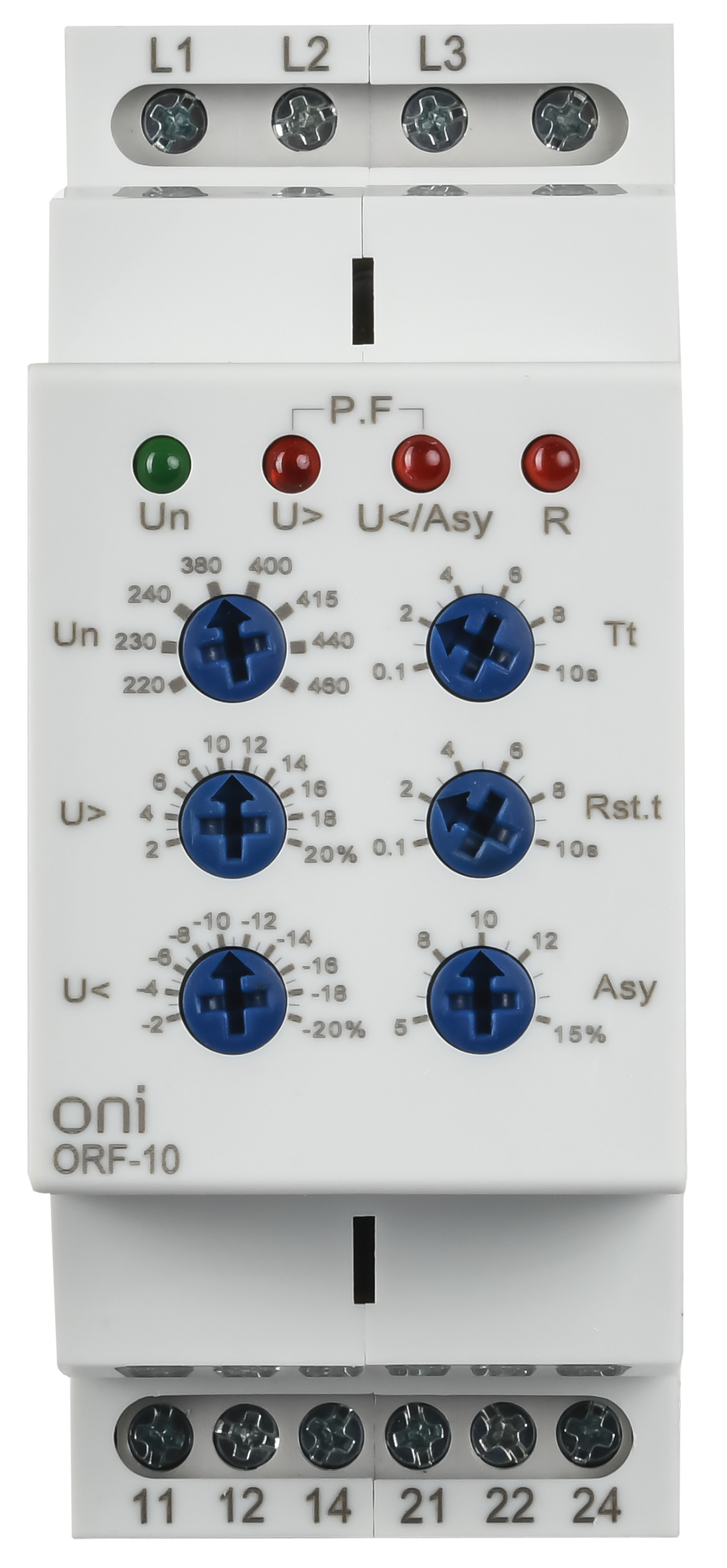

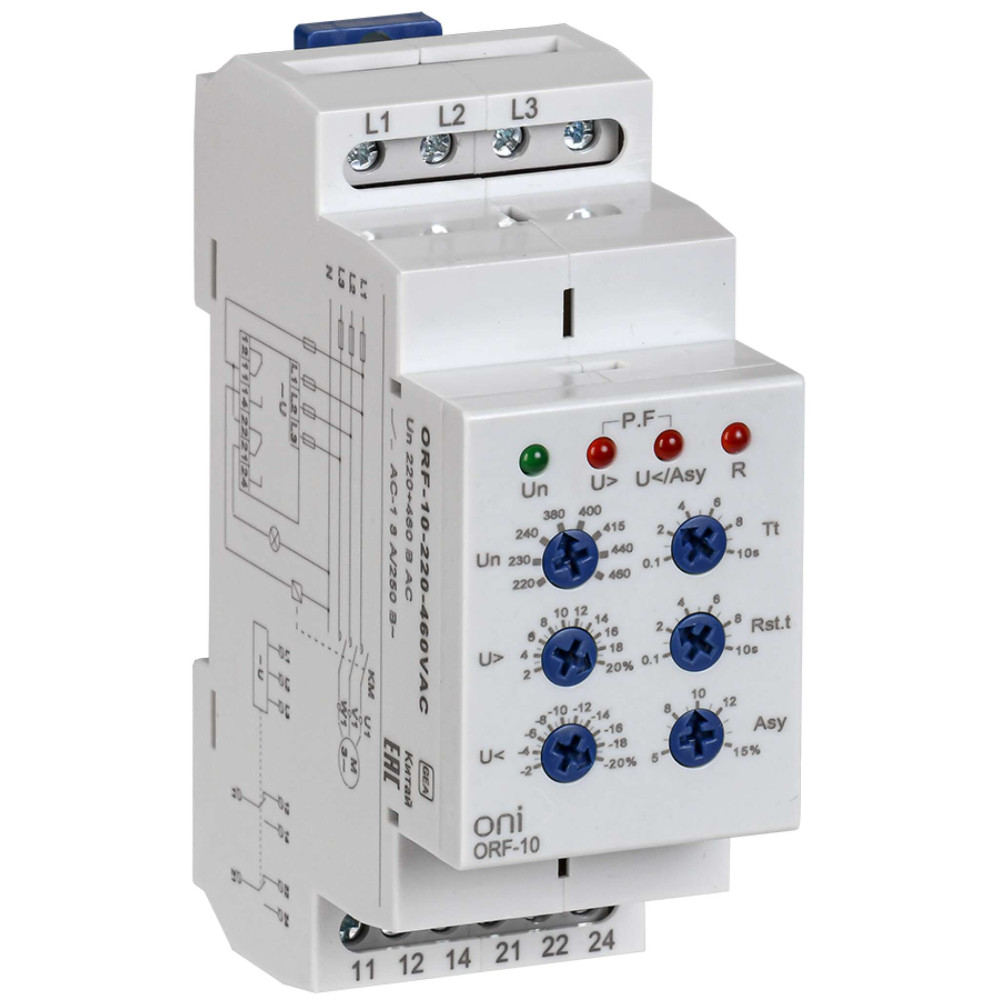

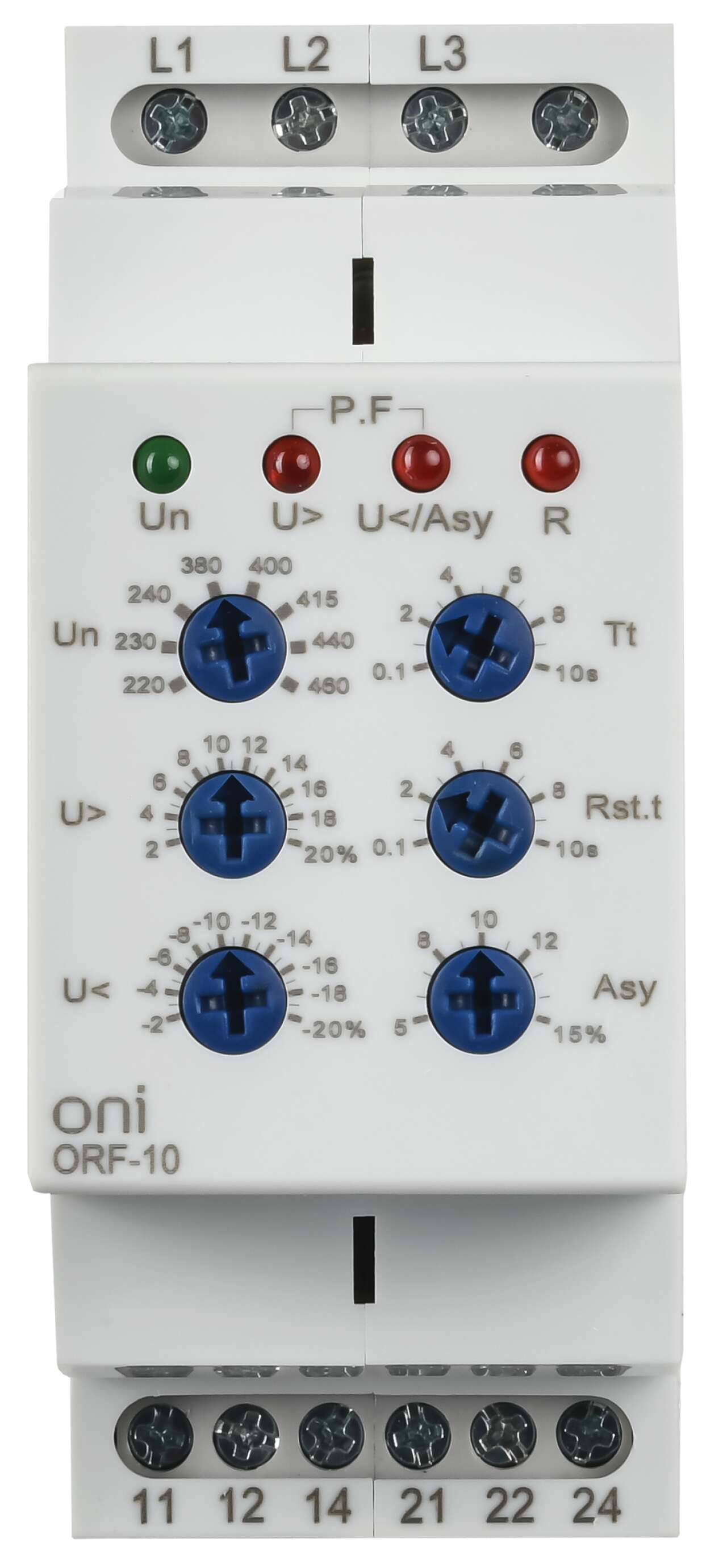

Реле контроля фаз ORF-10 3 фазы 2 контакта 220-460В AC ONI

Name: Реле контроля фаз ORF-10 3 фазы 2 контакта 220-460В AC ONI
Brand: Powerom
SKU: ORF-10-220-460VAC
Price: 3630.00 RUB
Availability: InStock

ORF-10-220-460VAC

Описание
Характеристики

Реле контроля фаз ORF предназначены, в зависимости от модели, для контроля параметров электрической сети (чередование фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение) и защиты чувствительных к этим параметрам потребителей посредством передачи с необходимой задержкой по времени команды исполнительным устройствам, для включения/отключения исполнительных механизмов.

Аналоги: ORF-06D-220-460VAC, ORF-SP-130-650VAC, ORF-10-127-265VAC

Преимущества

Широкий набор функций (контроль чередования фаз, обрыв фаз, асимметрия, повышенное и пониженное напряжение).
Для настройки требуется только отвертка.
Фиксированные уставки - оборудование типа "поставил и забыл".
Широкий диапазон измеряемого (линейного) напряжения от 176 В до 552 В.
Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.

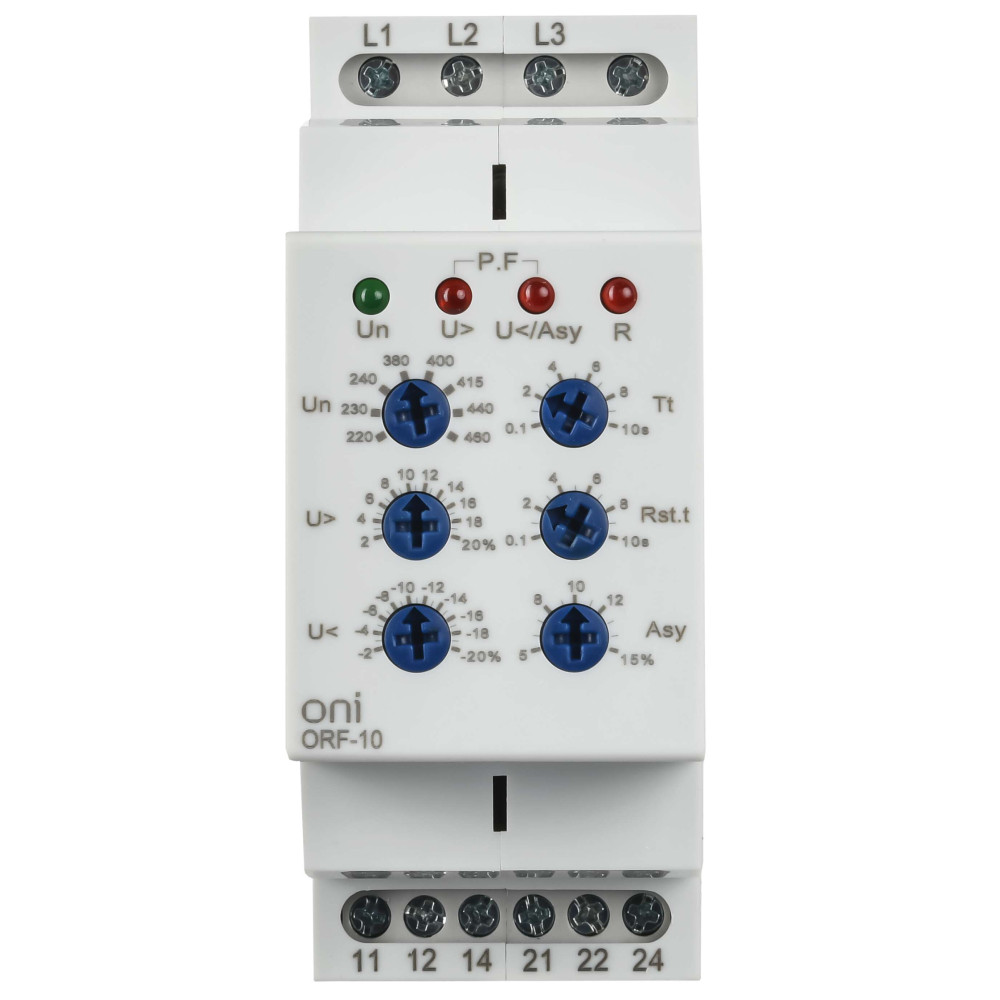

Информативная светодиодная индикация состояния реле.
Элементная база от ведущих мировых производителей.

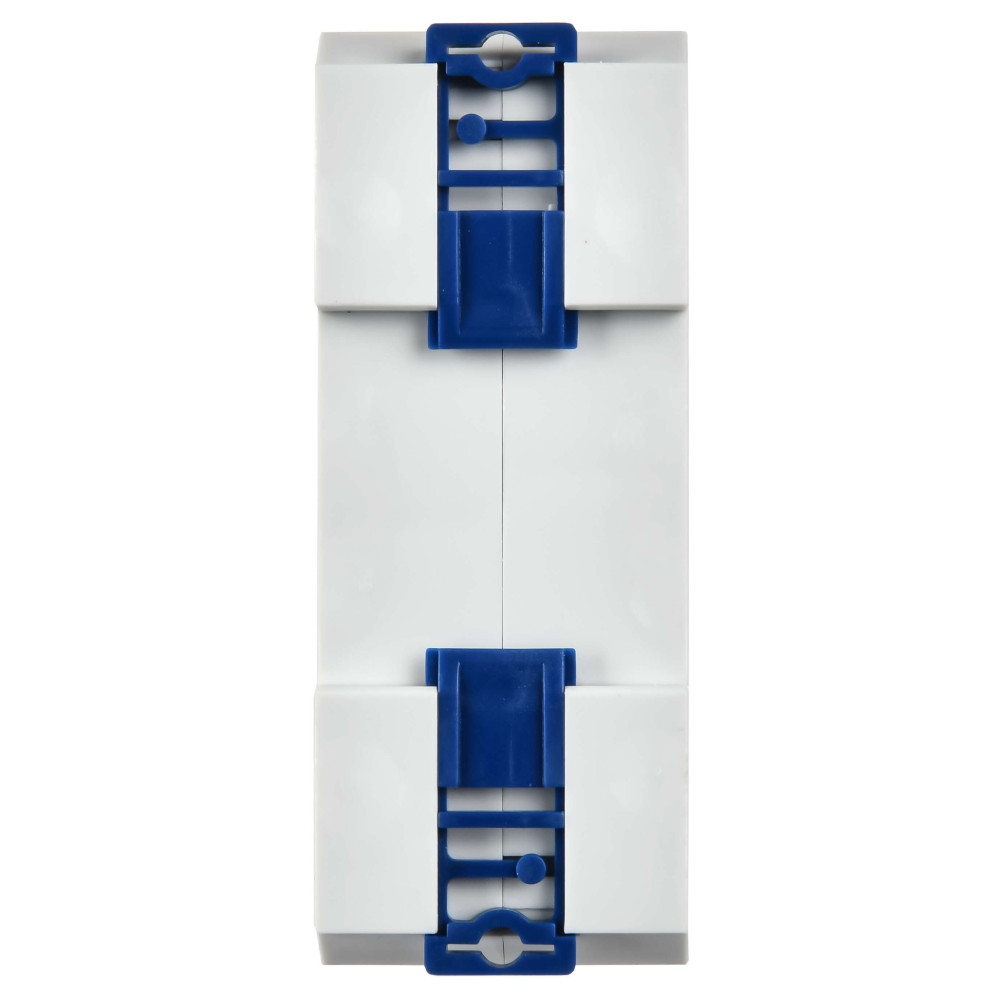

Крепление на стандартную 35 мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Документация

Сертификаты

Паспорта и РЭ

Схемы подключения

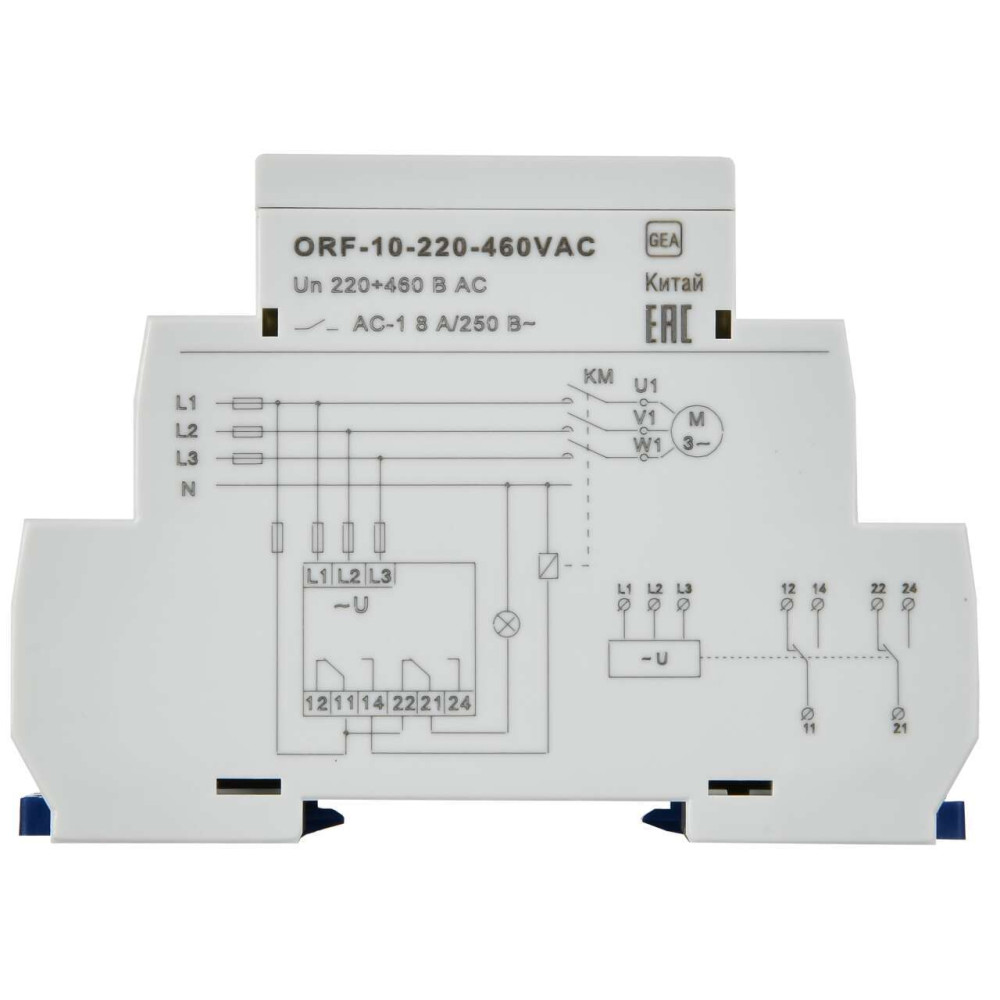

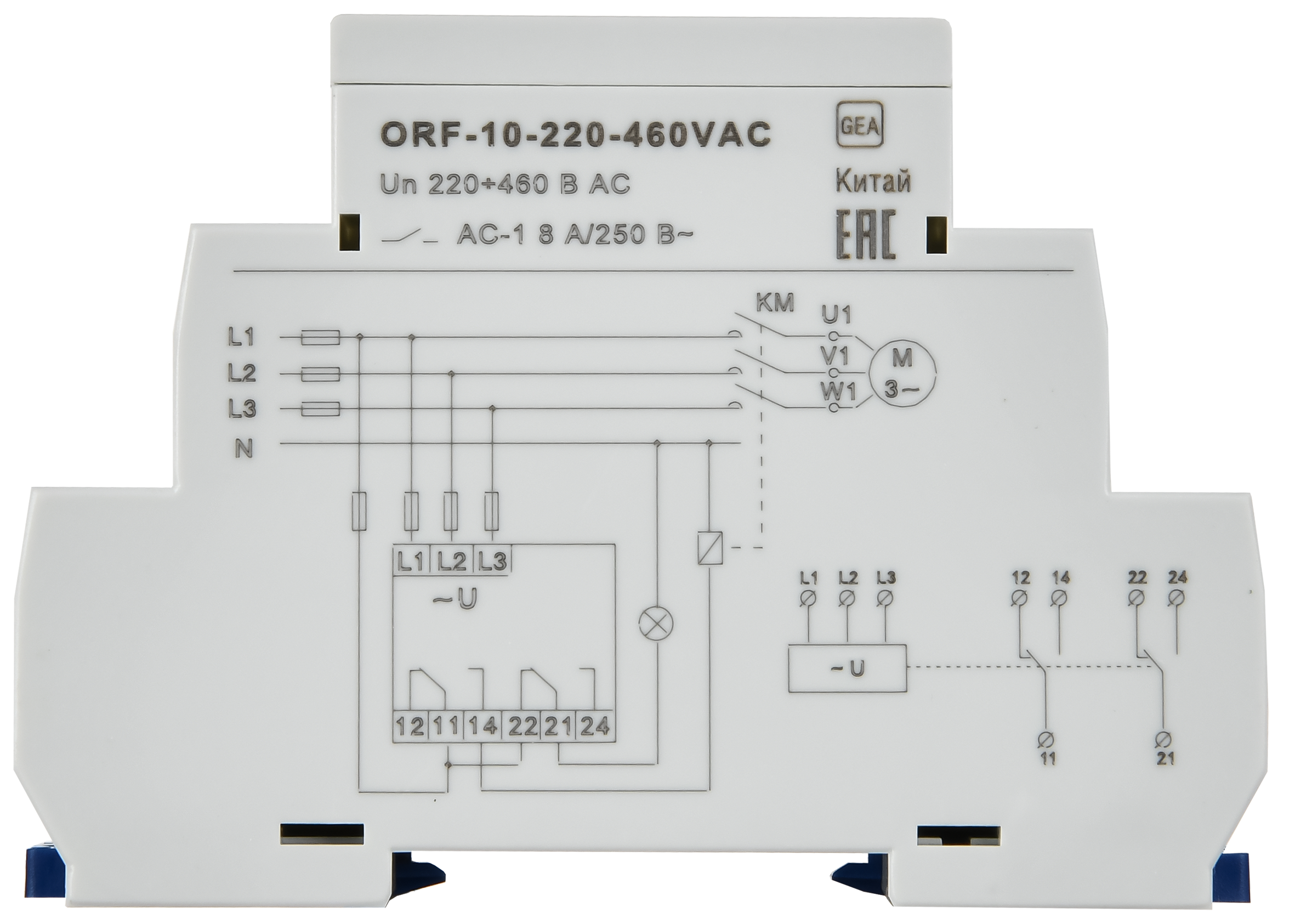

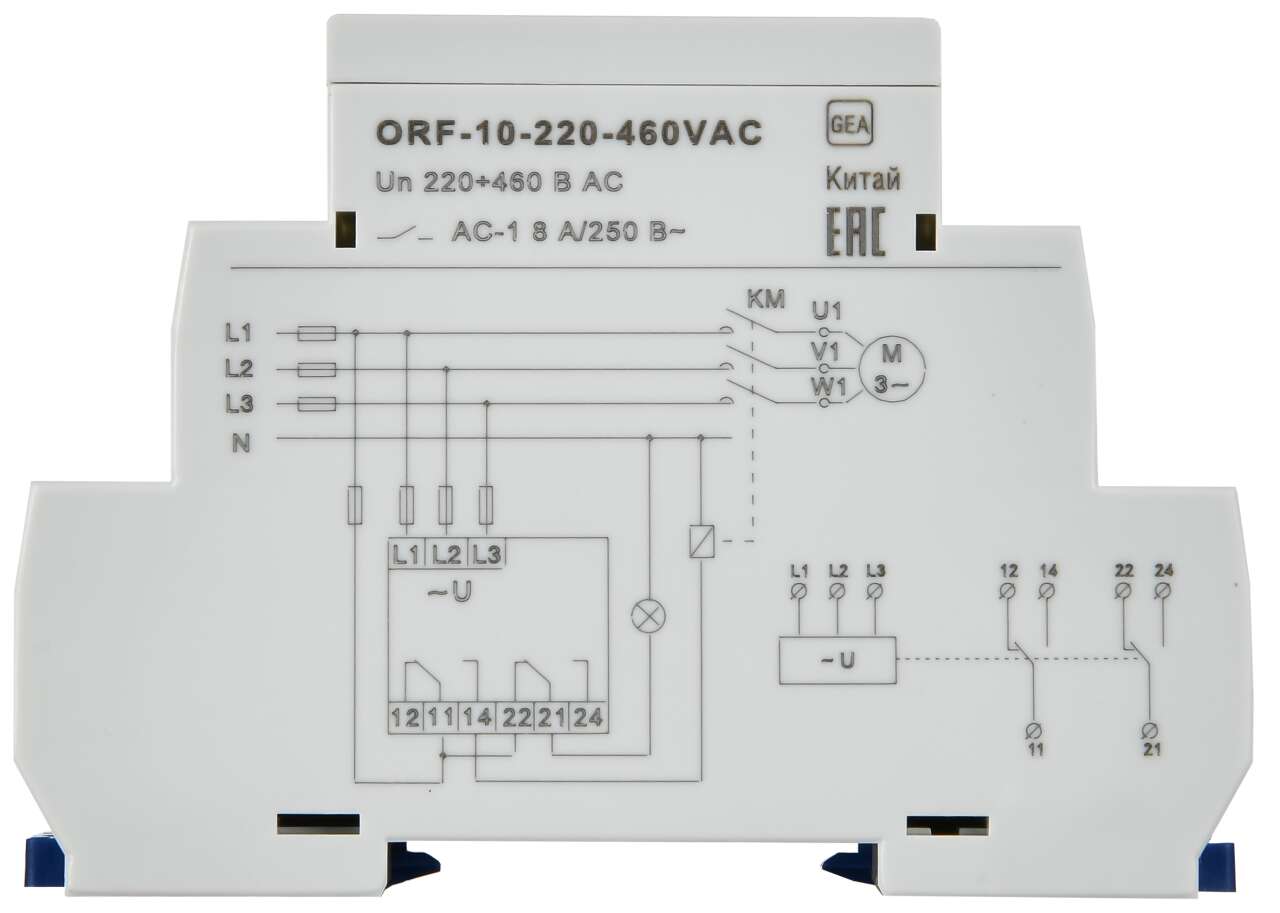

Схема подключения

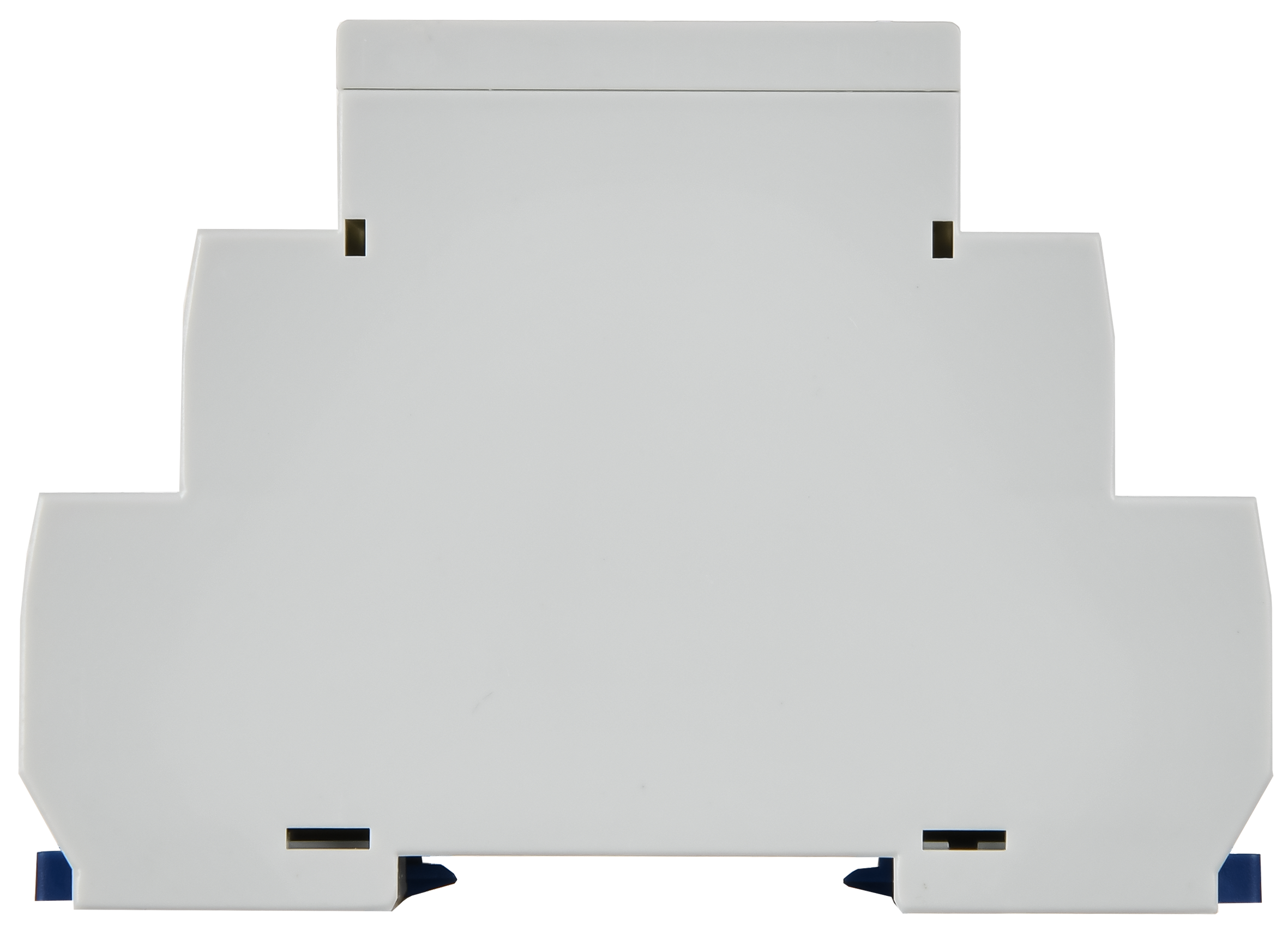

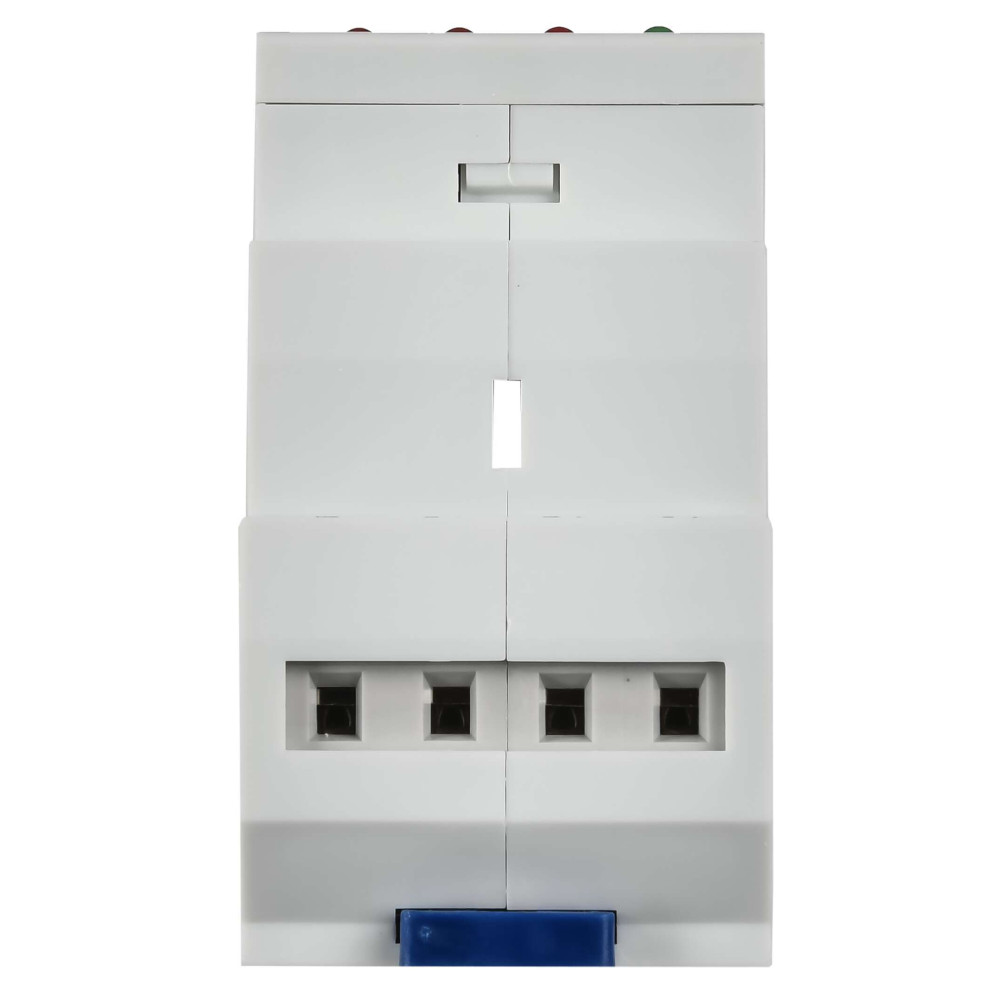

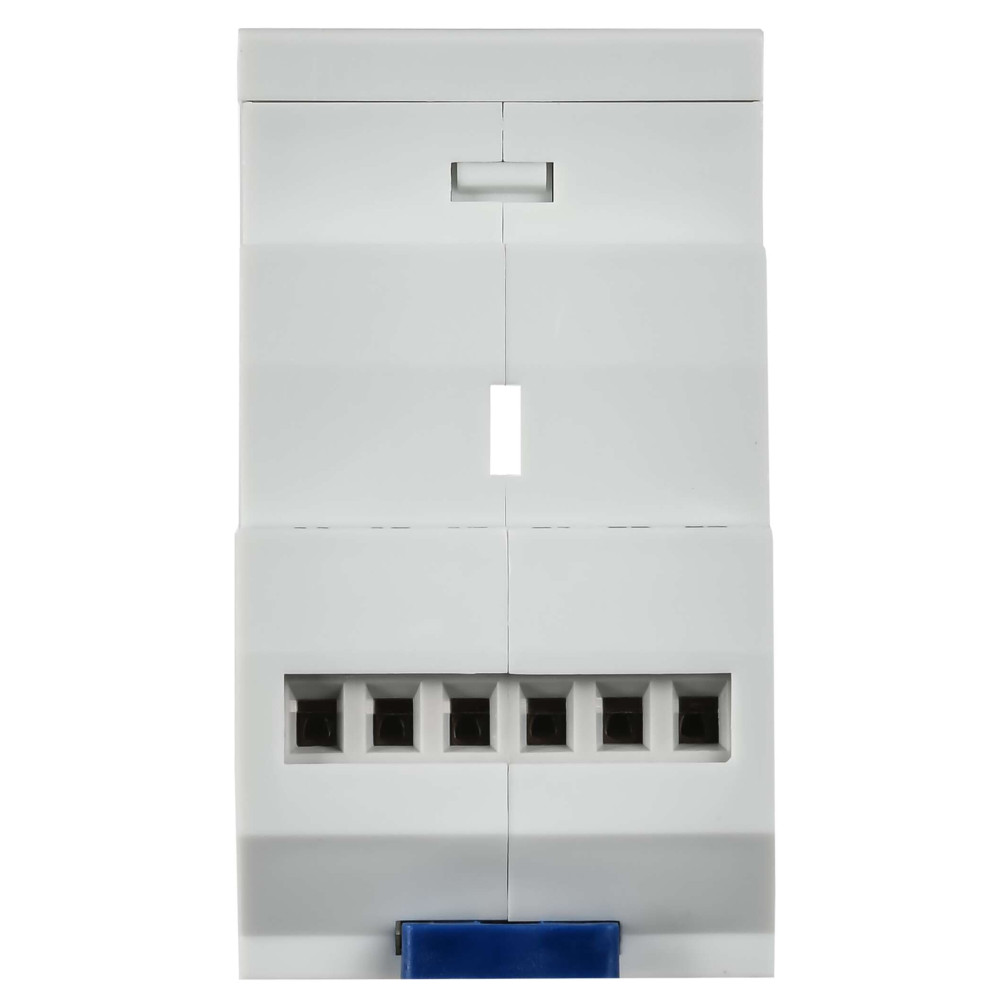

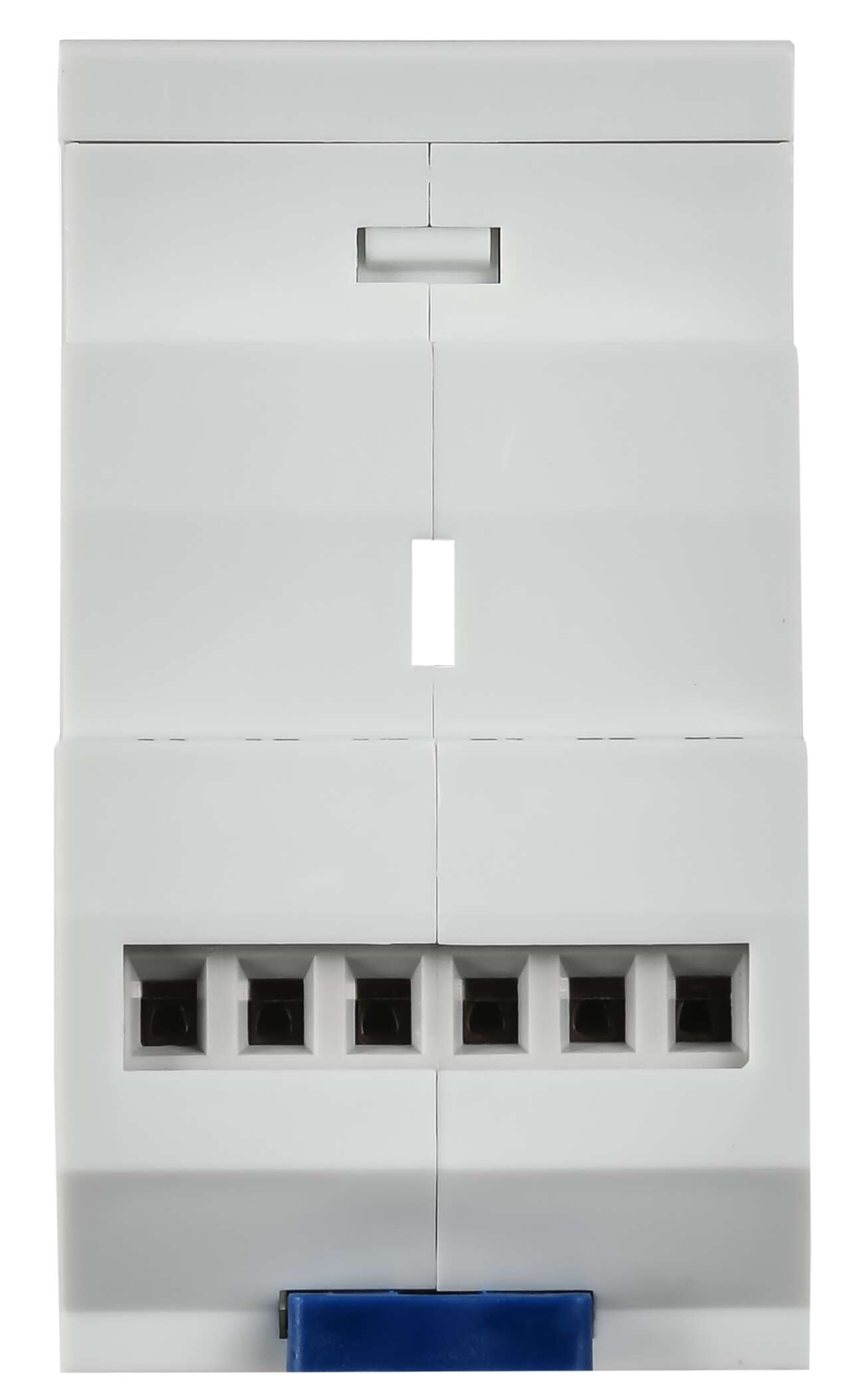

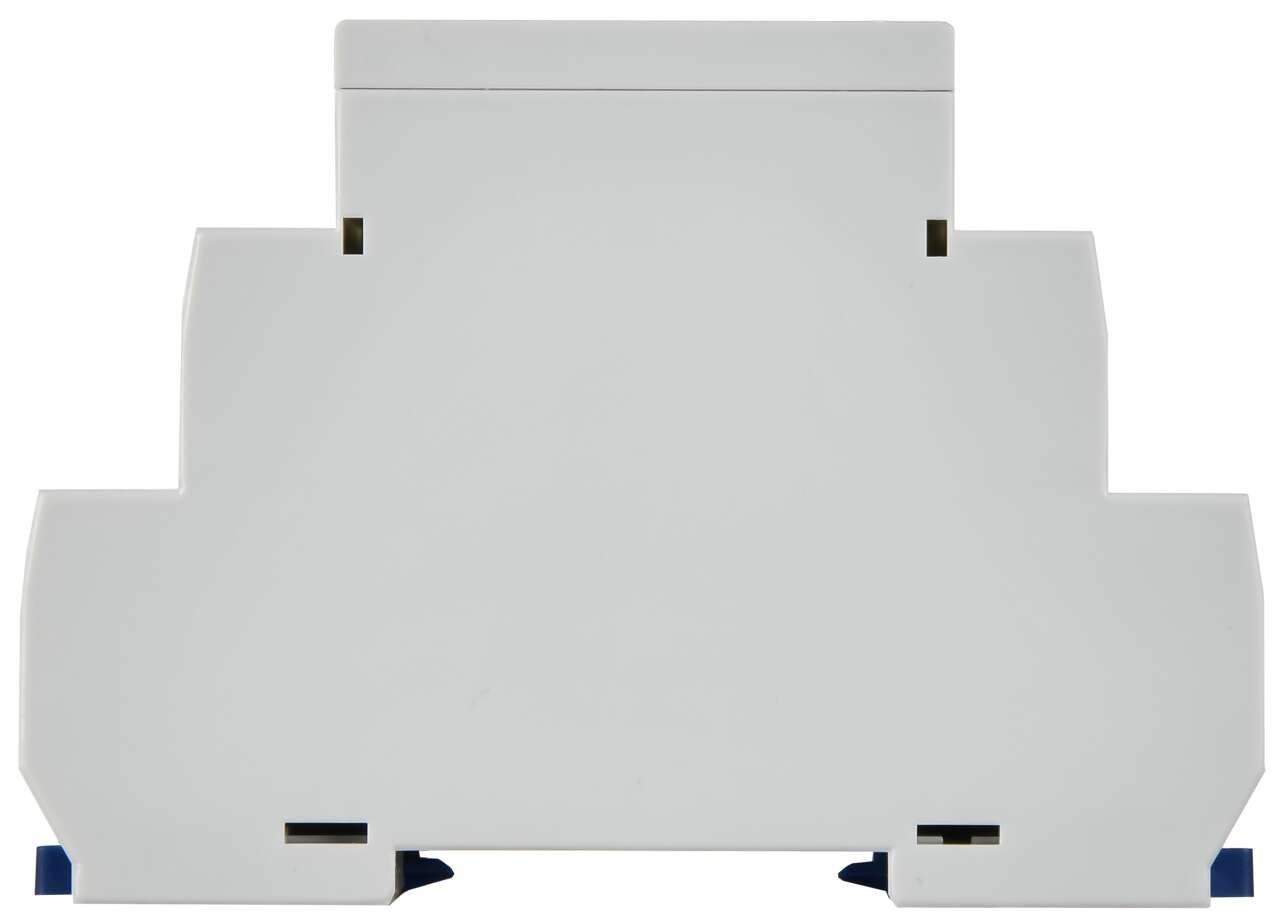

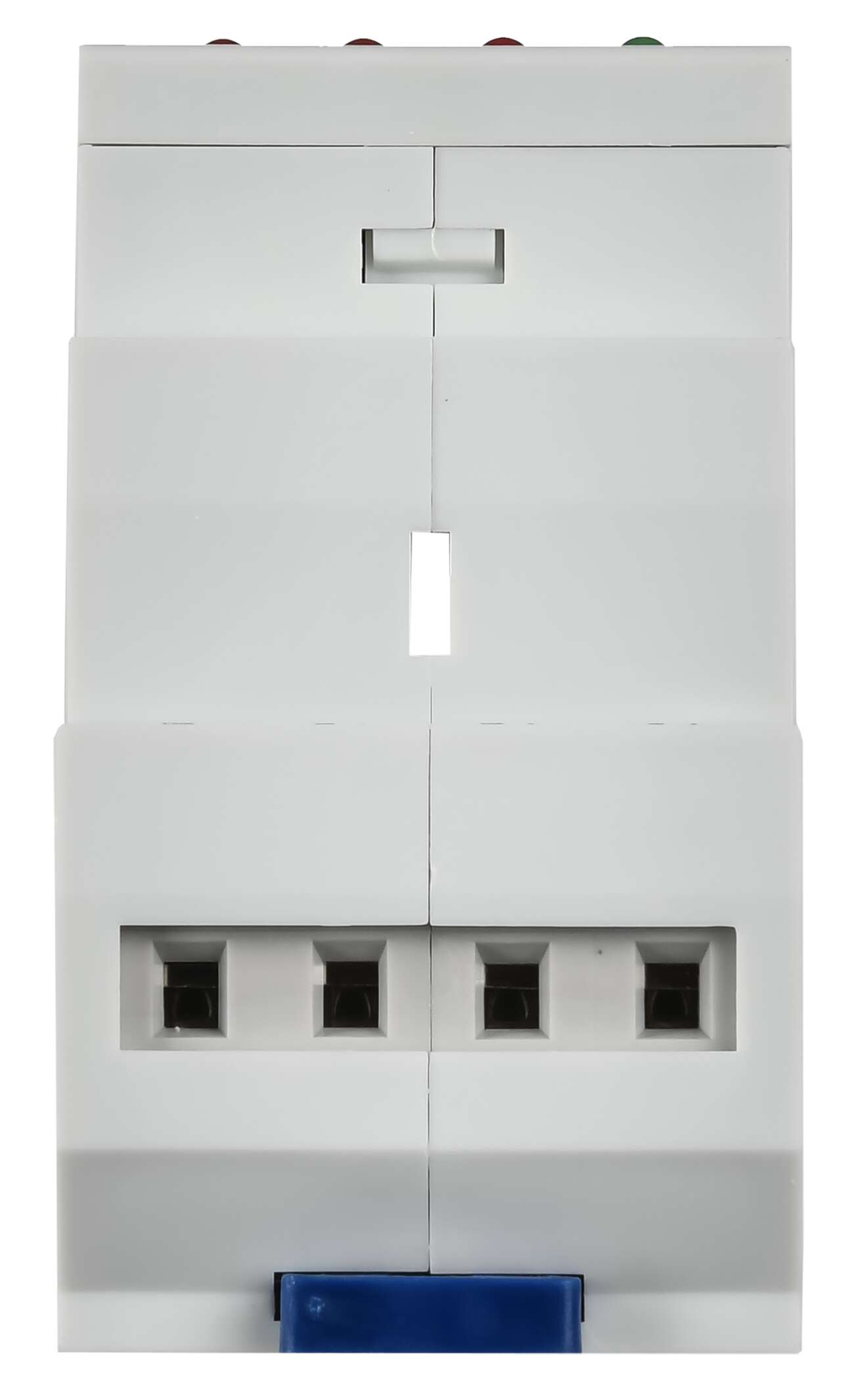

Дополнительные изображения

Модели для проектировщиков

STEP-формат
ORF-10-220-460VAC Реле контроля фаз ORF-10 3 фазы 2 контакта 220-460В AC ONI.STEP

Класс: Реле контроля фаз (ID: EC001441)

ID	Описание	Значение	Ед. изм.
EF003415	Контроль макс напряжения	Да
EF003414	Контроль минимального напряжения	Да
EF003413	Контроль обрыва фаз	Да
EF003416	Контроль перекоса фаз	Да
EF003412	Контроль чередования фаз	Да
EF004127	Напряжение питания	220...460	В
EF008242	Тип напряжения управления	Переменный (AC)
EF008257	Количество переключающих контактов	2
IEK_F000666	Номин ток контактных групп при АС-1	8	А
EF004094	Время срабатывания	0,1...10	с
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF002486	Диапазон напряжения	176...552	В
EF003980	Номин напряж питания цепи управ Us пост тока DC	-	В
EF000049	Глубина	64	мм
EF008191	Макс задержка на отключение	10	с
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	220...460	В
IEK_F000201	Электр износостойкость	10^5	циклов
EF000040	Высота	90	мм
IEK_F000668	Степень защиты IP лицевая панель	IP40
EF008189	Макс задержка на включение	-	с
IEK_F000662	Диапазон уставок по напряжению	2...20	процентов
IEK_F000665	Погрешность измерений	1	процентов
EF001359	Рабочее положение	Любое
EF000058	Макс сечение кабеля	6	мм²
IEK_F000223	Мех износостойкость	10^7	циклов
EF003399	Тип измеряемого напряжения	Переменный (AC)
EF000008	Ширина	36	мм
EF006785	Категория перенапряжения	3
IEK_F000671	Индикатор наличия напряжения	Зелёный светодиод (Un)
IEK_F000661	Диапазон частоты питающего напряжения	45...65	Гц
EF008190	Мин задержка на включение	0.5	с
EF006786	Степень загрязнения	2
IEK_F000544	Ремонтопригодность	Нет
EF002386	Температура эксплуатации	-20...55	°C
IEK_F000667	Номин напряжение контактной группы	250 АС / 24 DC	В
IEK_F000670	Гистерезис	2	процентов
IEK_F000669	Степень защиты IP клеммы	IP20
IEK_F000672	Индикатор срабатывания реле	Красный светодиод (R)
IEK_F000663	Диапазон уставок по ассиметрии напряжения	5...15	процентов

Характеристики

class Реле контроля фаз
Время срабатывания 0,1...10
Высота 90
Гарантийный срок, Лет 1
Гистерезис 2
Глубина 64
Диапазон напряжения 176...552
Диапазон уставок по напряжению 2...20
Диапазон частоты питающего напряжения 45...65
Индикатор наличия напряжения Зелёный светодиод (Un)
Индикатор срабатывания реле Красный светодиод (R)
Категория перенапряжения 3
Количество переключающих контактов 2
Контроль макс напряжения Да
Контроль минимального напряжения Да
Контроль обрыва фаз Да
Контроль перекоса фаз Да
Контроль чередования фаз Да
Макс задержка на включение -
Макс задержка на отключение 10
Макс сечение кабеля 6
Мех износостойкость 10^7
Мин задержка на включение 0.5
Напряжение питания 220...460
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение контактной группы 250 АС / 24 DC
Номин напряжение питания цепи управ Us AC 50 Гц 220...460
Номин ток контактных групп при АС-1 8
Погрешность измерений 1
Рабочее положение Любое
Ремонтопригодность Нет
Степень загрязнения 2
Степень защиты IP клеммы IP20
Степень защиты IP лицевая панель IP40
Температура эксплуатации -20...55
Тип измеряемого напряжения Переменный (AC)
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип напряжения управления Переменный (AC)
Ширина 36
Электр износостойкость 10^5
