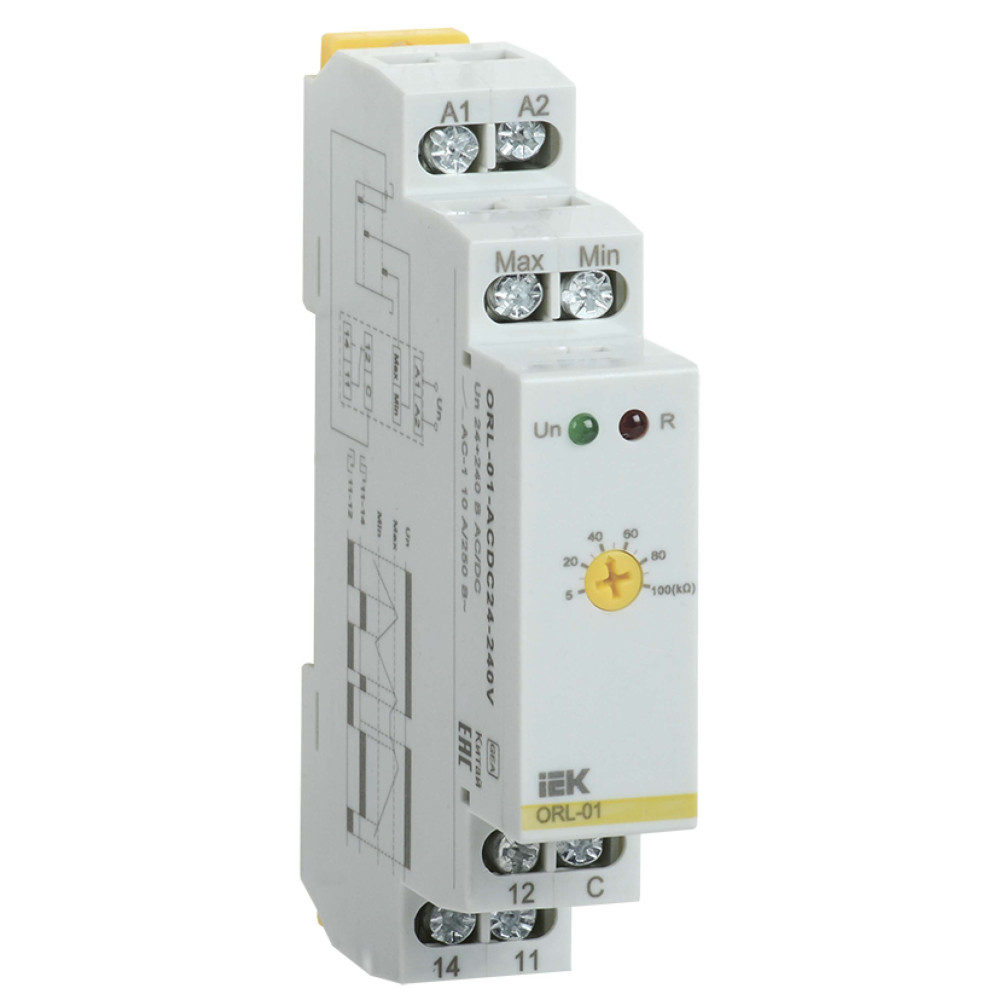

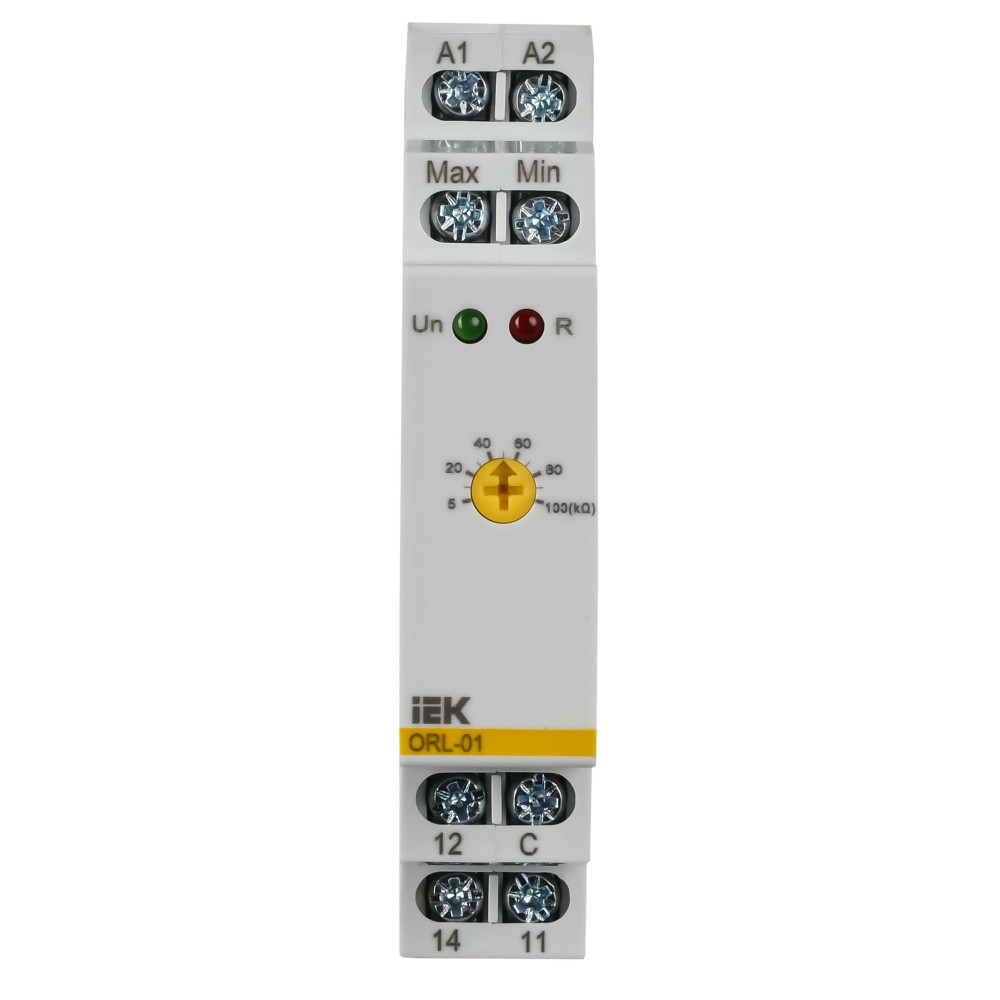

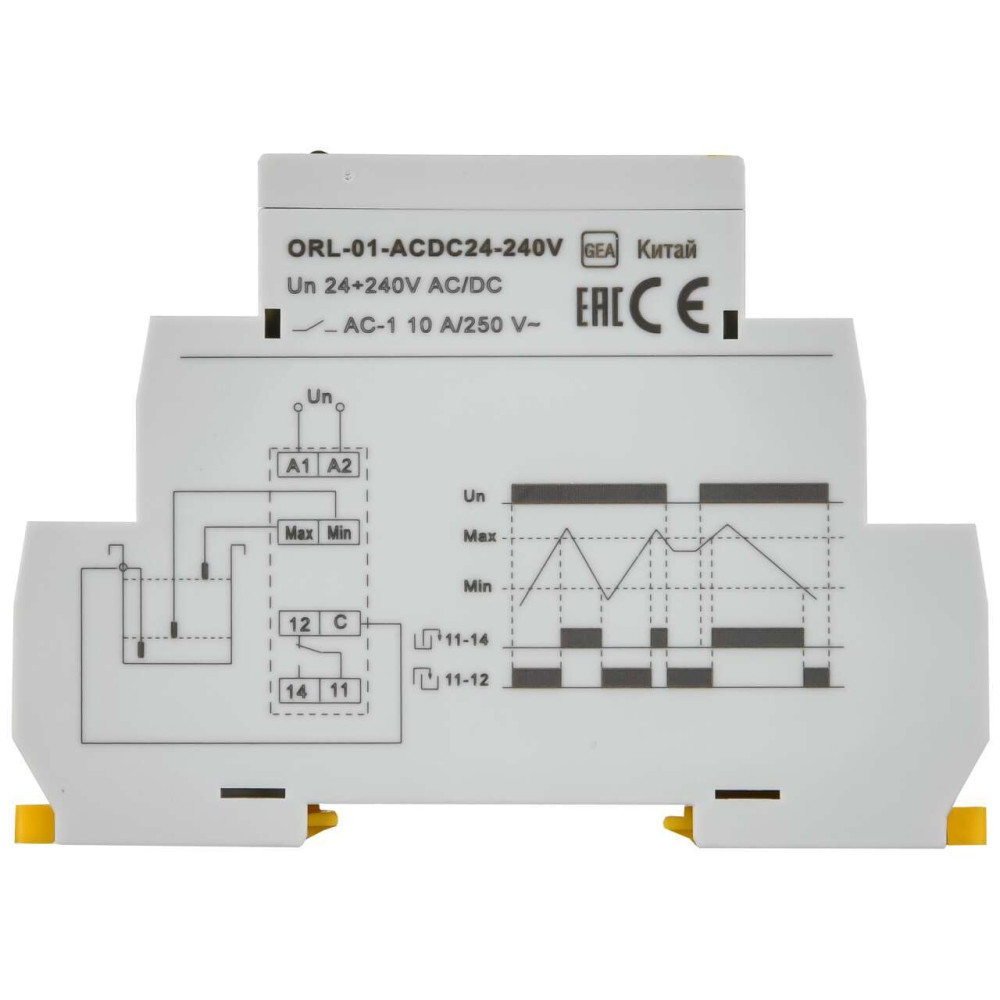

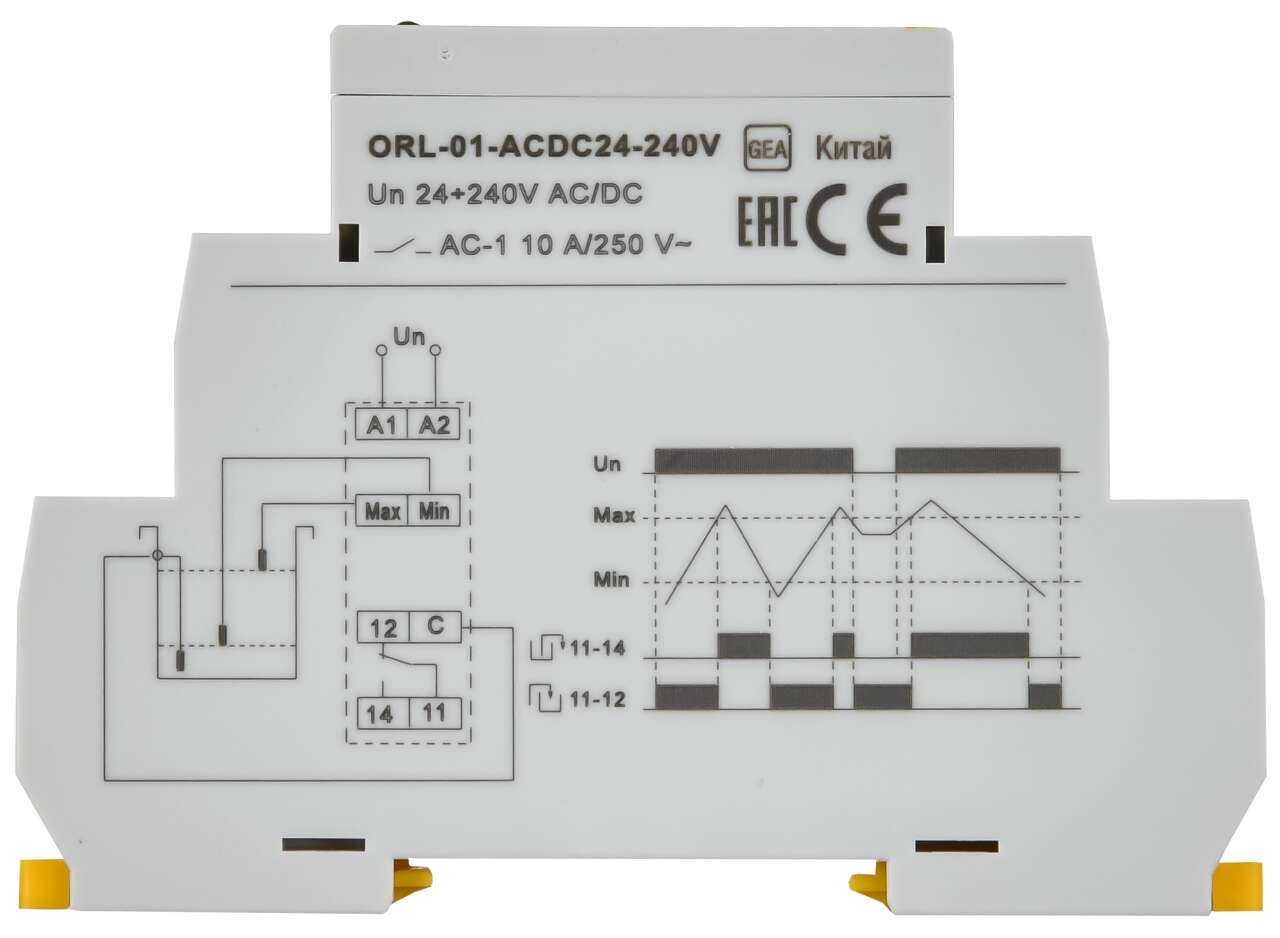

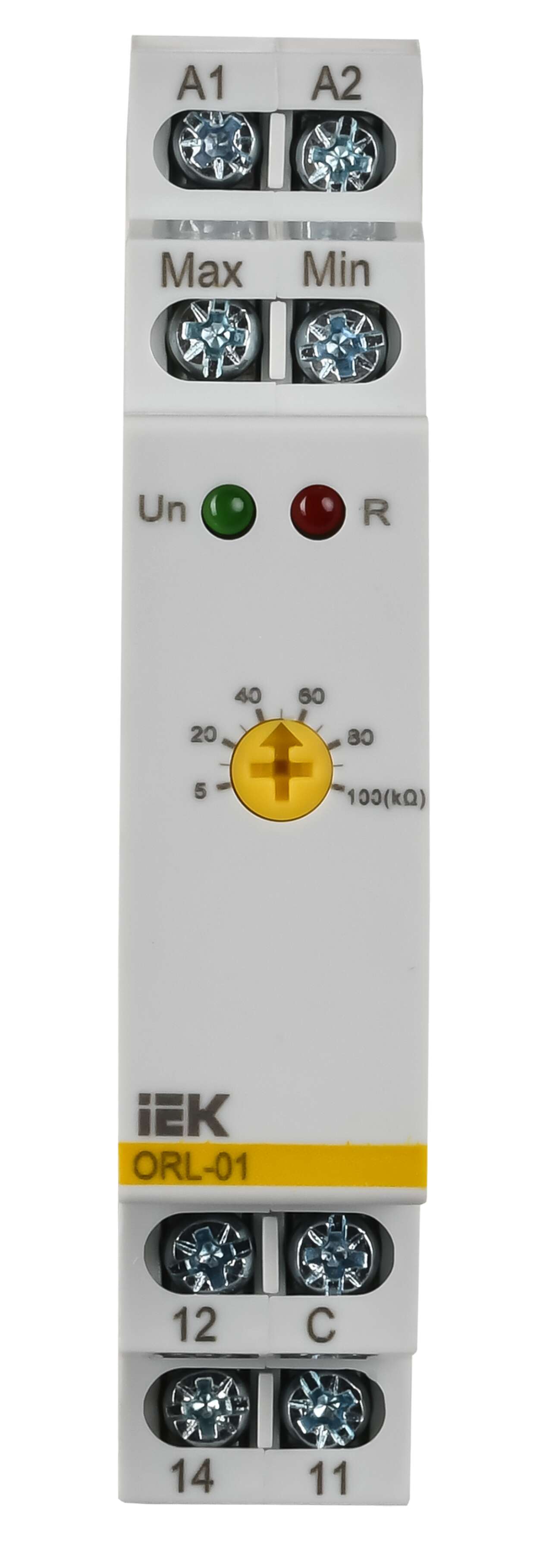

Реле уровня ORL 24-240В AC/DC IEK

Name: Реле уровня ORL 24-240В AC/DC IEK
Brand: Powerom
SKU: ORL-01-ACDC24-240V
Price: 3030.00 RUB
Availability: InStock

ORL-01-ACDC24-240V

Описание
Характеристики

Предназначено контроля уровня жидкости в цистернах, емкостях, колодцах и пр. с выдачей сигнала управления для включения откачивающего или закачивающего насоса. Работа основана на изменении сопротивления проводящей жидкости между датчиками-электродами. Датчики в комплект поставки не входят. Два контролируемых уровня.

Аналоги: ORL-02-ACDC24-240V

Преимущества

Реализация схем работы дренажных насосов и систем контроля уровня жидкости с помощью одного реле.
Монтаж на стандартную 35мм DIN-рейку.

Документация

Сертификаты

Паспорта и РЭ

Схемы подключения

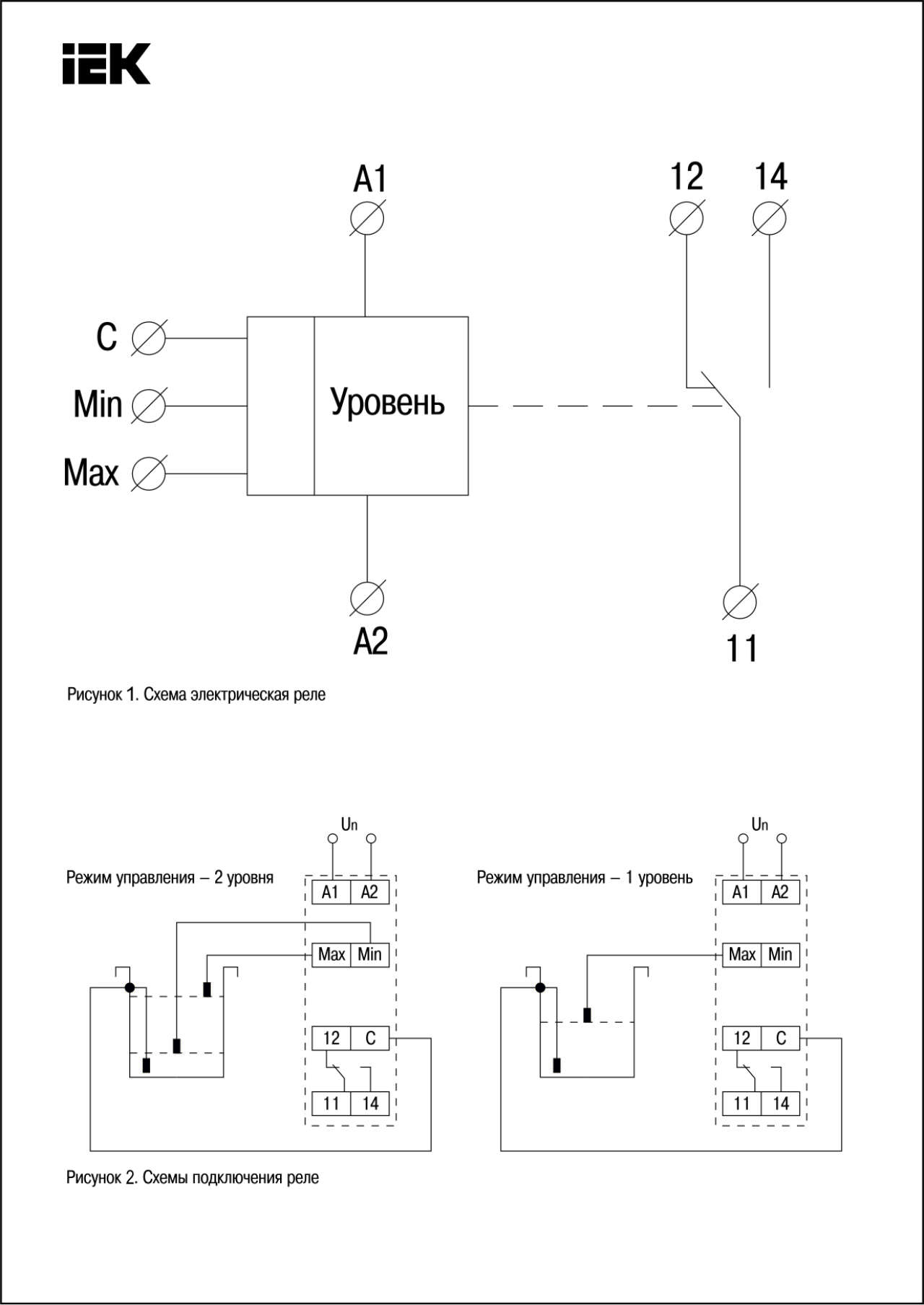

Схема подключения
Rele_urovnya_passport_072017_A6 - СП.jpg

Информационные материалы

Презентация
Prezent_Rele_kontr_i_upravl_2017.pdf

Дополнительные изображения

Модели для проектировщиков

Класс: Реле контроля уровня (ID: EC001447)

ID	Описание	Значение	Ед. изм.
EF008238	Принцип измерения	Прочее
EF003427	Количество подключаемых электродов	3
EF008242	Тип напряжения управления	Перемен./постоян. (AC/DC)
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	24	В
EF003980	Номин напряж питания цепи управ Us пост тока DC	240	В
EF008257	Количество переключающих контактов	1
EF003429	Регул порога срабатывания по чувств	Да
EF008191	Макс задержка на отключение	-	с
EF008256	Кол-во норм разомкнутых - НО контактов	1
EF003961	Тип подключения	Винтовое соединение
EF008194	Масимальная задержка на включение	1.5	с
EF008192	Мин задержка на отключение	-	с
EF000507	Каскадная сеть или связь	Нет
EF008195	Мин задержка на включение	1.5	с
EF008255	Кол-во нормально замкнутых - НЗ контактов	1
EF002169	Материал	Пластик

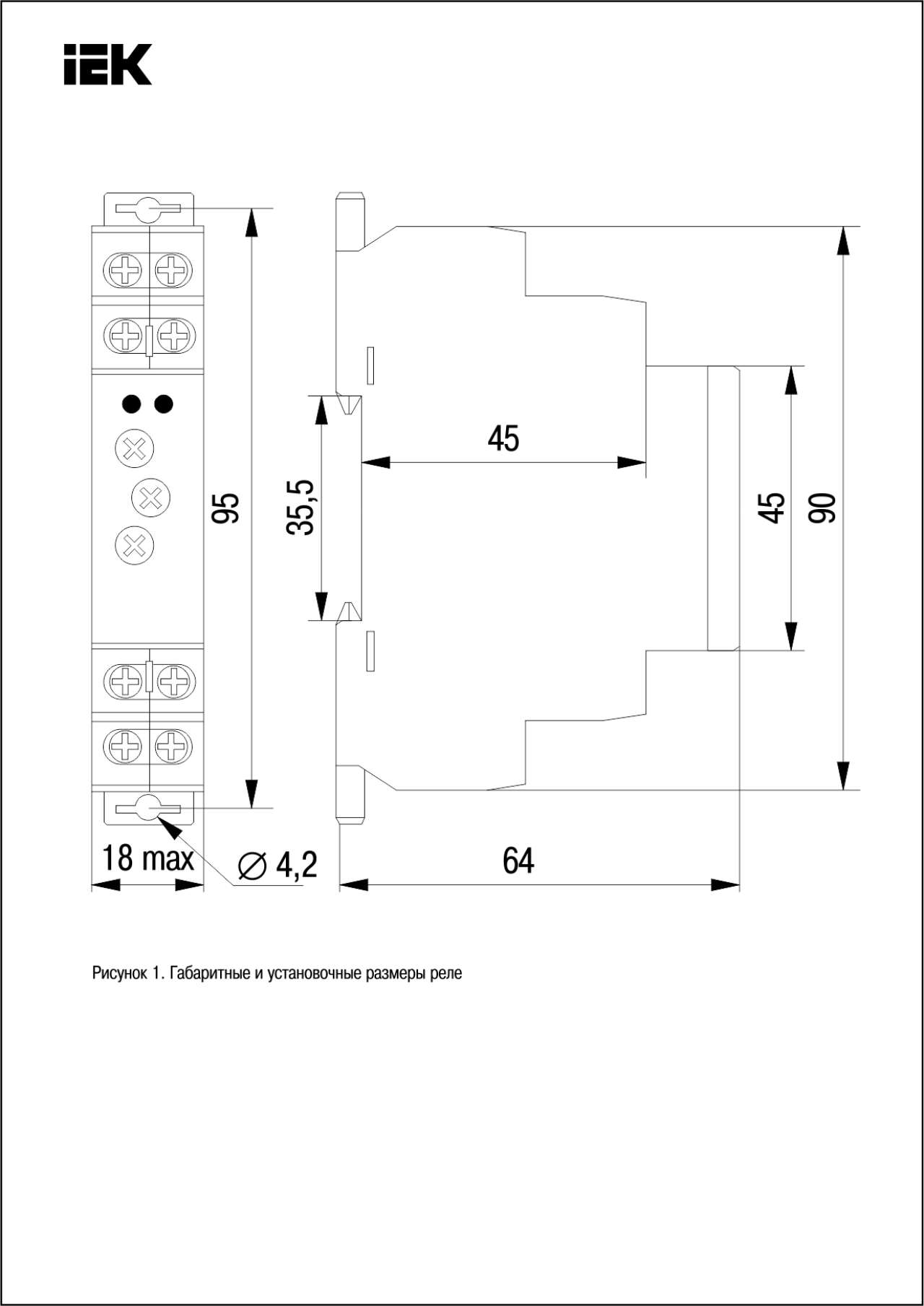

EF000049	Глубина	64	мм
EF000040	Высота	90	мм
EF000008	Ширина	18	мм

Характеристики

class Реле контроля уровня
Высота 90
Гарантийный срок, Лет 1
Глубина 64
Каскадная сеть или связь Нет
Кол-во норм разомкнутых - НО контактов 1
Кол-во нормально замкнутых - НЗ контактов 1
Количество переключающих контактов 1
Количество подключаемых электродов 3
Макс задержка на отключение -
Масимальная задержка на включение 1.5
Материал Пластик
Мин задержка на включение 1.5
Мин задержка на отключение -
Номин напряж питания цепи управ Us пост тока DC 240
Номин напряжение питания цепи управ Us AC 50 Гц 24
Принцип измерения Прочее
Регул порога срабатывания по чувств Да
Срок службы, Лет не менее 15
Тип напряжения управления Перемен./постоян. (AC/DC)
Тип подключения Винтовое соединение
Ширина 18

В наличии на складе: 65 шт.

3030р.

На складе: 65
Код товара: ORL-01-ACDC24-240V
Артикул: ORL-01-ACDC24-240V
