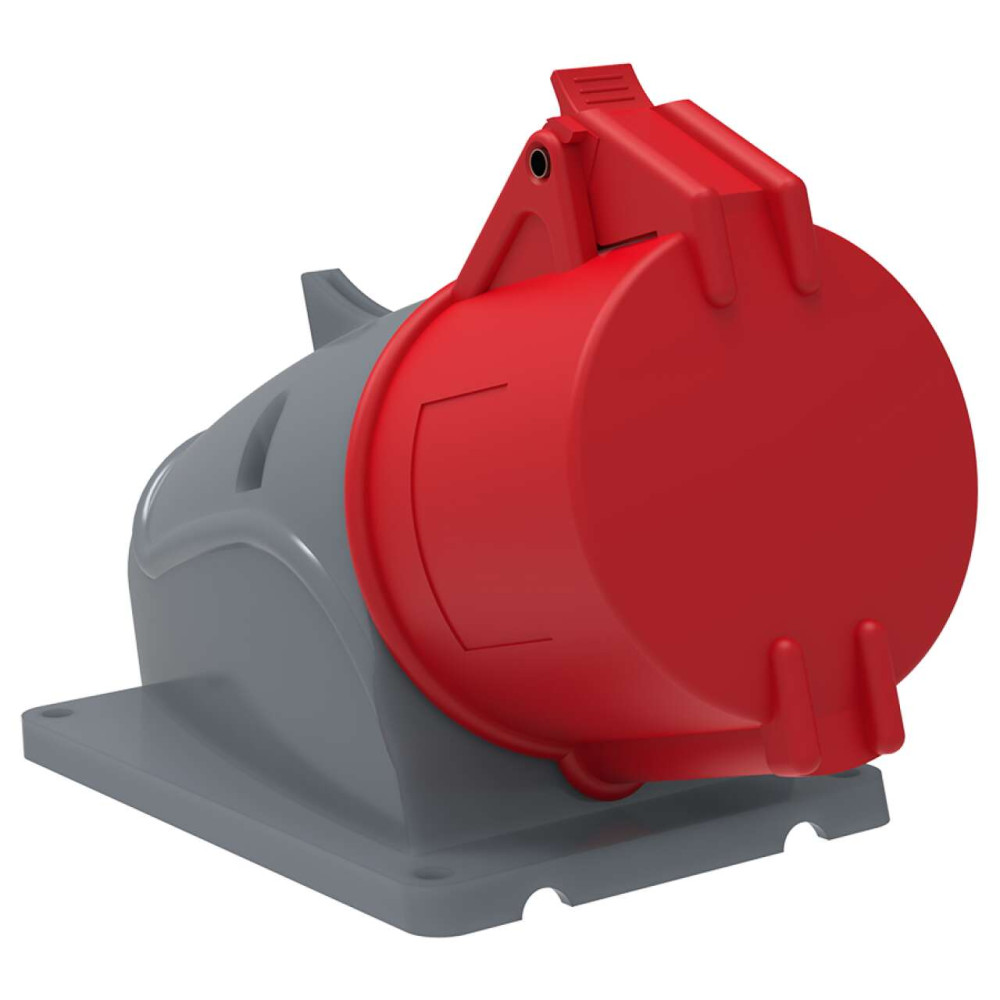

ОформитьMAGNUM Розетка стационарная ССИ-125 32А-6ч/200/346-240/415В 3P+PE+N IP44 IEK
Преимущества
- Разработано и произведено в России компанией IEK GROUP.
- Сертификация СТ-1.
- Донный ввод для скрытой проводки.
- Сальник в комплекте.
- Зажимы столбчатого типа с двумя винтами - надежное крепление проводника, исключение перегрева в точке соединения.
- Крепежные саморезы под отвертку PH2 при сборке/разборке не выпадают.
- Пластиковые детали выполнены из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.
Особенности конструкции
На крышках розеток предусмотрен удобный верхний рычаг и нижний зацеп для открывания крышки. Верхним рычагом удобно открывать крышку на переносной розетке для её стыковки одной рукой. Нижний зацеп удобно использовать для открытия крышки стационарной или встраиваемой розетки.
В стационарных разъемах боковые отверстия под винты для сборки двух половин корпуса располагаются внутри корпуса и снаружи не видны. После сборки головки винтов оказываются утопленными в нише, что исключает их повреждение.
Для затяжки цангового зажима применена гайка, имеющая шлицы для отвинчивания и завинчивания. Борт на шестигранной поверхности сделан для упора, он предотвращает соскакивание ключа. Для удобства закручивания гайки рукой, на наружной поверхности сделаны специальные выступы-упоры.
Разъемы на токи 63 и 125 А оснащены «пилотным» контактом, который включается после того, как другие контакты вилки соединены, а при отключении именно он размыкается первым. Пилотный контакт располагается в центре контактного круга 4 или 5 — контактного разъема.
Во всех разъемах серии MAGNUM используются зажимы столбчатого типа с применением двух зажимных винтов. Винты направлены в одну сторону для удобства монтажа. Зажим прочно закрепляет проводник, обеспечивает высокое контактное давление, низкое переходное сопротивление, меньший нагрев. Торцы винтов зашлифованы, что исключает перерезание жил.
Стационарные разъемы имеют два ввода для кабеля - донный и верхний. В обоих вводах имеются пластиковые мембраны для обеспечения степени защиты IP, срезаемые перед установкой сальника во ввод.
В конструкции переносных разъемов применен цанговый зажим с сальником из эластичного материала. Конструкция цангового зажима, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надёжную фиксацию кабеля корпусе, а также требуемую степень защиты IP.

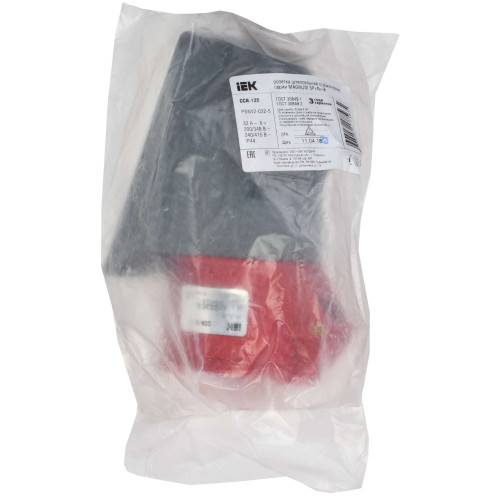

Комплект поставки
- Соединитель - 1 шт.
- Эластичный сальник (вложен внутрь корпуса) - 1 шт.
Документация
Сертификаты
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- RNP-формат
IEK_Электроустановочные изделия_v1.0.rnp - STEP-формат
PSN12-032-5 MAGNUM Розетка стац. ССИ-125 32А-6ч 380В 3P+PE+N IP44 IEK.STEP - STEP-формат
PSN12-032-5 Розетка стационарная ССИ-125 32А-6ч_200_346-240_415В 3Р+РЕ+N IP44 MAGNUM ИЭК.STEP - Чертеж dwg
PSN12-032-5 MAGNUM Розетка стац. ССИ-125 32А-6ч 380В 3P+PE+N IP44 IEK.DXF - База оборудования
IEK. Электроустановочные изделия_08_2020.sdf
3D модели
Видеообзор
Класс: Розетка силовая или CEE (ID: EC001321)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF002647 | IEC ток | 32 | А |
| EF006726 | Напряжение согл EN 60309-2 | 400 В 50-60 ГЦ , красный | |
| EF001391 | Количество полюсов | 5 | |
| EF005474 | Степень защиты - IP | IP44 | |
| EF002442 | Способ или тип крепления | Наружный монтаж | |
| IEK_F000048 | Диапазон раб напряжений | 380...415 | В |
| EF006584 | Ориентация заземл контакта-по циферблату часов | 6 | ч |
| EF002386 | Температура эксплуатации | -25...40 | °C |
| IEK_F000080 | Фиксирующее устройство | Крышка | |
| IEK_F000079 | Число контактов | 3P+N+PE (трехфазн. 5-проводников) | |
| IEK_F000068 | Номин электр прочность изоляции | 500 | В |
| EF002963 | Номин частота | 50/60 | Гц |
| EF004969 | Макс поперечное сечение проводника | 2,5...10,0 | мм² |
| EF002169 | Материал | Пластик | |
| EF002649 | Тип подключения | Клемма винтовая | |
| EF000010 | Модель или исполнение | Поверхностн. монтажа (открыт. установка) | |
| EF006725 | Цветовая кодировка | Красный | |
| IEK_F000078 | Наличие блокировки | Без блокировки | |
| EF006050 | Исполнение для вооруженных сил | Нет |
Характеристики
- class Розетка силовая или CEE
- IEC ток 32
- Гарантийный срок, Лет 5
- Диапазон раб напряжений 380...415
- Исполнение для вооруженных сил Нет
- Количество полюсов 5
- Макс поперечное сечение проводника 2,5...10,0
- Материал Пластик
- Модель или исполнение Поверхностн. монтажа (открыт. установка)
- Наличие блокировки Без блокировки
- Напряжение согл EN 60309-2 400 В 50-60 ГЦ , красный
- Номин частота 50/60
- Номин электр прочность изоляции 500
- Ориентация заземл контакта-по циферблату часов 6
- Способ или тип крепления Наружный монтаж
- Степень защиты - IP IP44
- Температура эксплуатации -25...40
- Тип подключения Клемма винтовая
- Фиксирующее устройство Крышка
- Цветовая кодировка Красный
- Число контактов 3P+N+PE (трехфазн. 5-проводников)
- На складе: 7963
- Код товара: PSN12-032-5
- Артикул: PSN12-032-5
