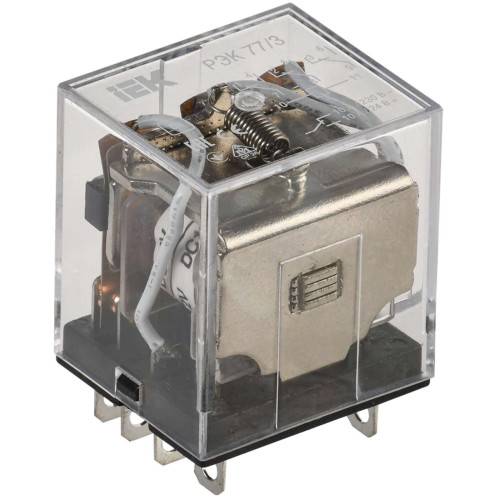

Реле РЭК77/3(LY3) 10А 12В DC IEK

RRP10-3-10-012D

Описание
Характеристики

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества

Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Rele_REK77(78)_passp_mult_3.pdf

Схемы подключения

Схема подключения
Passport REK77_78_13042015 - СП.jpg

Дополнительные изображения

Модели для проектировщиков

Класс: Промежуточное реле (ID: EC001437)

ID	Описание	Значение	Ед. изм.
EF008242	Тип напряжения управления	Постоянный (DC)
EF003980	Номин напряж питания цепи управ Us пост тока DC	12	В
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	-	В
EF008257	Количество переключающих контактов	3
EF000001	Номин ток	10	А
EF003358	Тип переключающих контактов	Прочее
IEK_F000383	Кол-во групп переключающих контактов	3
EF000198	С сигнальной лампой - индикатором	Нет
IEK_F000384	Тип присоед разъема	PPM77/3
EF003961	Тип подключения	Плоское разъёмное соединение
IEK_F000375	Ток потребляемый катушкой при DC 12 В	130.0	мА
EF005474	Степень защиты - IP	IP40
EF003356	Тип управления или переключения	Моностабильное
IEK_F000004	Климатическое исполнение	У2.1
EF003357	С перекидными контактами	Нет
IEK_F000372	Ток потребляемый катушкой при AC 24 В	190.0	мА
EF002386	Температура эксплуатации	-45...40	°C
IEK_F000377	Мощность катушки управления при AC 24 В	4.6	ВА
EF000008	Ширина	31.0	мм
EF008256	Кол-во норм разомкнутых - НО контактов	3
IEK_F000133	Сопротивление изоляции	≥ 100	мОм
EF008255	Кол-во нормально замкнутых - НЗ контактов	3
IEK_F000346	Номин раб напряжение AC контактов	230	В
IEK_F000201	Электр износостойкость	≥ 10^5	циклов
IEK_F000380	Мощность катушки управления при DC 12 В	1.6	Вт
EF000040	Высота	42	мм
EF003340	Со съемными зажимами	Нет
IEK_F000373	Ток потребляемый катушкой при AC 12 В	170.0	мА
EF003355	Полюсность	Определенная полюсность
IEK_F000379	Мощность катушки управления при DC 24 В	1.9	Вт
EF000049	Глубина	27	мм
IEK_F000371	Ток потребляемый катушкой при AC 230 В	15.0	мА
IEK_F000347	Номин раб напряжение DC контактов	24	В
IEK_F000376	Мощность катушки управления при AC 230 В	3.5	ВА
IEK_F000374	Ток потребляемый катушкой при DC 24 В	80.0	мА
IEK_F000378	Мощность катушки управления при AC 12 В	2.0	ВА
EF003359	В комплекте с розеткой	Нет
IEK_F000223	Мех износостойкость	≥ 10^7	циклов

Характеристики

class Промежуточное реле
В комплекте с розеткой Нет
Высота 42
Гарантийный срок, Лет 3
Глубина 27
Климатическое исполнение У2.1
Кол-во групп переключающих контактов 3
Кол-во норм разомкнутых - НО контактов 3
Кол-во нормально замкнутых - НЗ контактов 3
Количество переключающих контактов 3
Мех износостойкость ≥ 10^7
Мощность катушки управления при AC 12 В 2.0
Мощность катушки управления при AC 230 В 3.5
Мощность катушки управления при AC 24 В 4.6
Мощность катушки управления при DC 12 В 1.6
Мощность катушки управления при DC 24 В 1.9
Номин напряж питания цепи управ Us пост тока DC 12
Номин напряжение питания цепи управ Us AC 50 Гц -
Номин раб напряжение AC контактов 230
Номин раб напряжение DC контактов 24
Номин ток 10
Полюсность Определенная полюсность
С перекидными контактами Нет
С сигнальной лампой - индикатором Нет
Со съемными зажимами Нет
Сопротивление изоляции ≥ 100
Срок службы, Лет не менее 10
Степень защиты - IP IP40
Температура эксплуатации -45...40
Тип напряжения управления Постоянный (DC)
Тип переключающих контактов Прочее
Тип подключения Плоское разъёмное соединение
Тип присоед разъема PPM77/3
Тип управления или переключения Моностабильное
Ток потребляемый катушкой при AC 12 В 170.0
Ток потребляемый катушкой при AC 230 В 15.0
Ток потребляемый катушкой при AC 24 В 190.0
Ток потребляемый катушкой при DC 12 В 130.0
Ток потребляемый катушкой при DC 24 В 80.0
Ширина 31.0
Электр износостойкость ≥ 10^5
