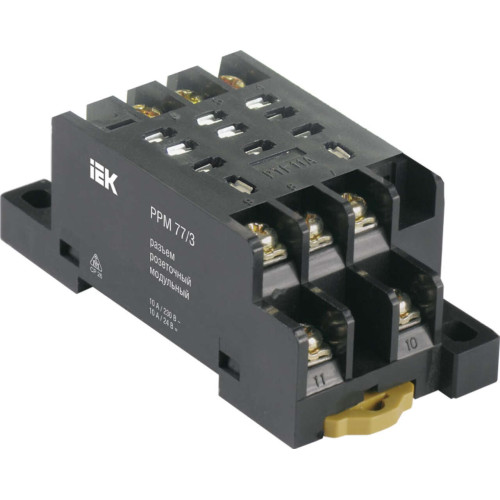

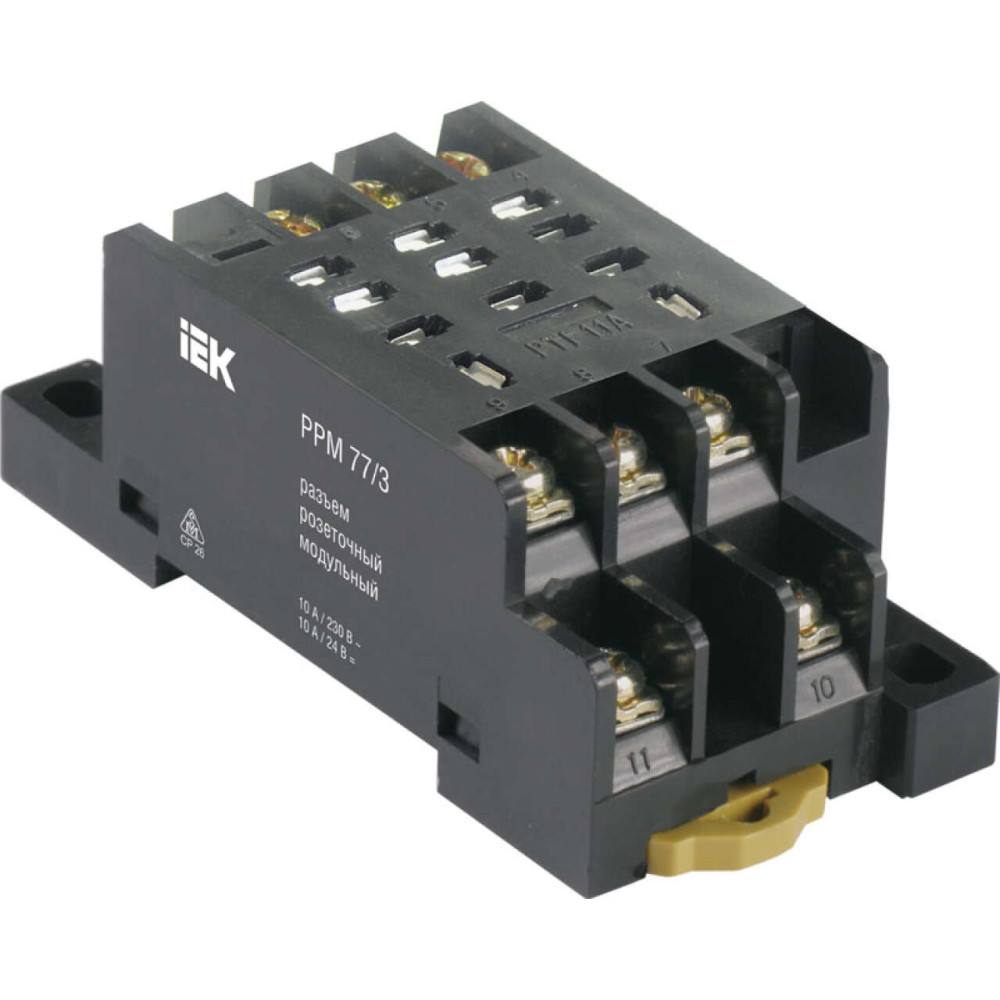

Разъем РРМ77/3(PTF11A) для РЭК77/3(LY3) модульный IEK

RRP10D-RRM-3

Описание
Характеристики

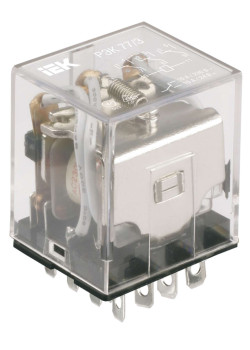

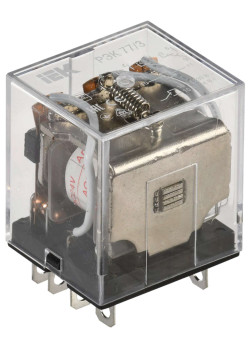

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества

Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Passport PPM_13042015.pdf

Схемы подключения

Схема подключения
Passport PPM_13042015 - СП.jpg

Дополнительные изображения

Модели для проектировщиков

Класс: Релейный разьем (ID: EC001456)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF005580	Количество пинов - штырьков	11
EF000227	Номин ток	10	А
EF000049	Глубина	30.0	мм
EF000040	Высота	78.5	мм
EF000085	Сечение проводника	0,75...2,5	мм²
EF000008	Ширина	36.5	мм
EF003961	Тип подключения	Винтовое соединение
IEK_F000201	Электр износостойкость	10^5	циклов
EF005474	Степень защиты - IP	IP20
EF003340	Со съемными зажимами	Нет
EF002386	Температура эксплуатации	-45...40	°C
IEK_F000004	Климатическое исполнение	У2.1
IEK_F000544	Ремонтопригодность	Нет
EF001126	Модульное исполнение	Да
IEK_F000223	Мех износостойкость	10^7	циклов
EF008799	Номин напряжение постоян тока - DC	24	В
EF004220	Номин напряжение перемен тока	230	В
EF003444	Возможнотсь расширения	Нет

Характеристики

class Релейный разьем
Возможнотсь расширения Нет
Высота 78.5
Гарантийный срок, Лет 3
Глубина 30.0
Климатическое исполнение У2.1
Количество пинов - штырьков 11
Мех износостойкость 10^7
Модульное исполнение Да
Номин напряжение перемен тока 230
Номин напряжение постоян тока - DC 24
Номин ток 10
Ремонтопригодность Нет
Сечение проводника 0,75...2,5
Со съемными зажимами Нет
Срок службы, Лет не менее 10
Степень защиты - IP IP20
Температура эксплуатации -45...40
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип подключения Винтовое соединение
Ширина 36.5
Электр износостойкость 10^5

В наличии на складе: 6447 шт.

250р.

На складе: 6447
Код товара: RRP10D-RRM-3
Артикул: RRP10D-RRM-3
