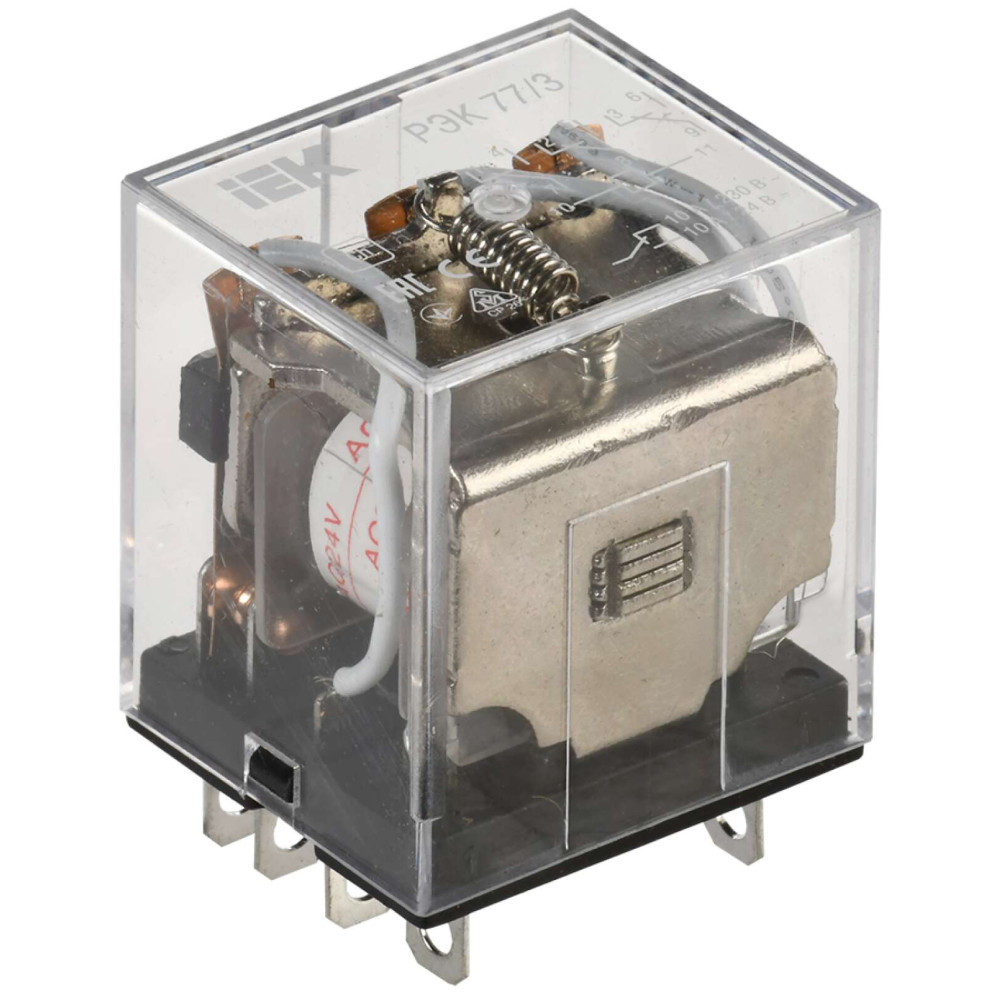

Реле РЭК77/3(LY3) 10А 24В AC IEK
133577-RRP10-3-10-024A
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Преимущества
- Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
- Любое рабочее положение в пространстве.
- Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
- Применение серебросодержащих контактов увеличивает их долговечность.
- Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
Документация
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Характеристики
- class Промежуточное реле
- В комплекте с розеткой Нет
- Высота 42
- Гарантийный срок, Лет 3
- Глубина 27
- Климатическое исполнение У2.1
- Кол-во групп переключающих контактов 3
- Кол-во норм разомкнутых - НО контактов 3
- Кол-во нормально замкнутых - НЗ контактов 3
- Количество переключающих контактов 3
- Мех износостойкость ≥ 10^7
- Мощность катушки управления при AC 12 В 2.0
- Мощность катушки управления при AC 230 В 3.5
- Мощность катушки управления при AC 24 В 4.6
- Мощность катушки управления при DC 12 В 1.6
- Мощность катушки управления при DC 24 В 1.9
- Номин напряж питания цепи управ Us пост тока DC -
- Номин напряжение питания цепи управ Us AC 50 Гц 24
- Номин раб напряжение AC контактов 230
- Номин раб напряжение DC контактов 24
- Номин ток 10
- Полюсность Определенная полюсность
- С перекидными контактами Нет
- С сигнальной лампой - индикатором Нет
- Со съемными зажимами Нет
- Сопротивление изоляции ≥ 100
- Срок службы, Лет не менее 10
- Степень защиты - IP IP40
- Температура эксплуатации -45...40
- Тип напряжения управления Переменный (AC)
- Тип переключающих контактов Прочее
- Тип подключения Плоское разъёмное соединение
- Тип присоед разъема PPM77/3
- Тип управления или переключения Моностабильное
- Ток потребляемый катушкой при AC 12 В 170.0
- Ток потребляемый катушкой при AC 230 В 15.0
- Ток потребляемый катушкой при AC 24 В 190.0
- Ток потребляемый катушкой при DC 12 В 130.0
- Ток потребляемый катушкой при DC 24 В 80.0
- Ширина 31.0
- Электр износостойкость ≥ 10^5
В наличии на складе: 1084 шт.
760.00р.
- На складе
- Код товара: RRP10-3-10-024A
- Артикул: 133577-RRP10-3-10-024A
