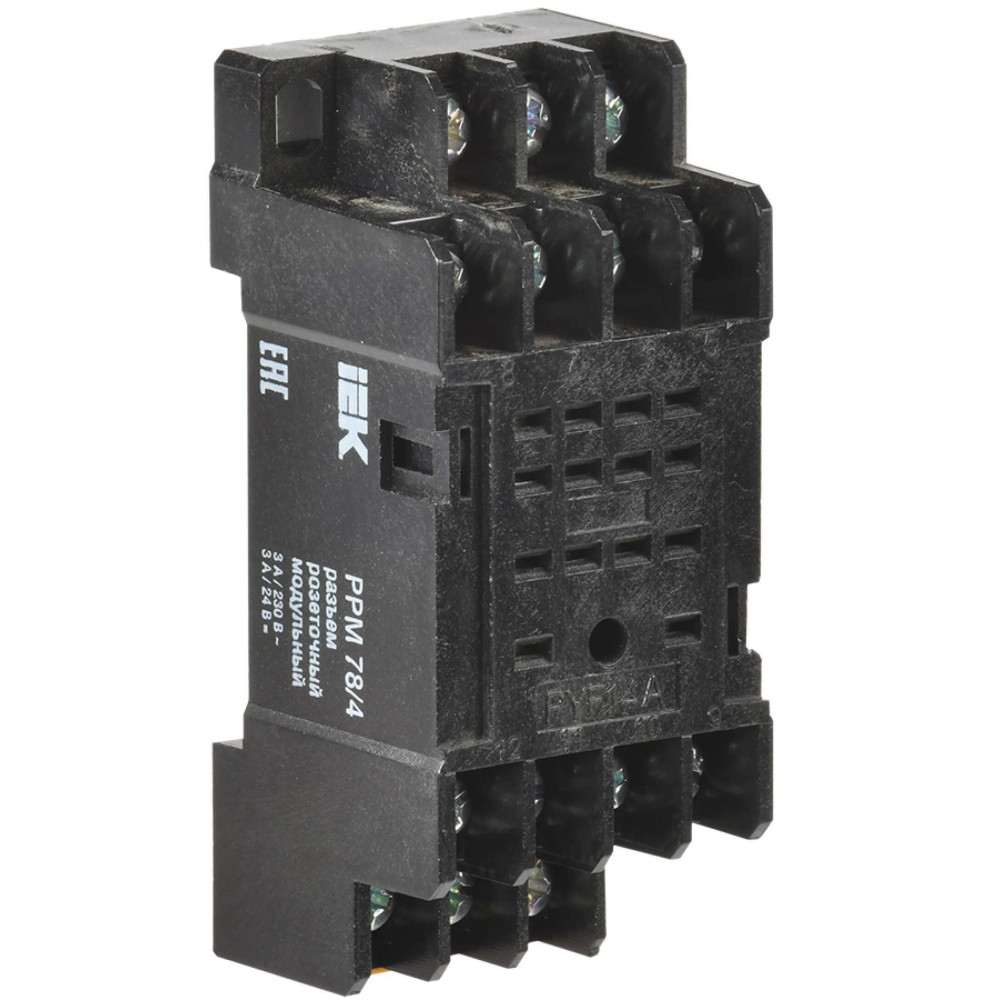

Разъем РРМ78/4(PYF14A) для РЭК78/4(MY4) модульный IEK

RRP20D-RRM-4

Описание
Характеристики

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества

Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Passport PPM_13042015.pdf

Схемы подключения

Схема подключения
Passport PPM_13042015 - СП.jpg

Дополнительные изображения

Модели для проектировщиков

Класс: Релейный разьем (ID: EC001456)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF005580	Количество пинов - штырьков	14
EF000227	Номин ток	3	А
EF000040	Высота	75.0	мм
EF004220	Номин напряжение перемен тока	230	В
IEK_F000004	Климатическое исполнение	У2.1
EF003961	Тип подключения	Винтовое соединение
EF000085	Сечение проводника	0,5...1,5	мм²
IEK_F000544	Ремонтопригодность	Нет
EF003444	Возможнотсь расширения	Нет
IEK_F000201	Электр износостойкость	10^5	циклов
EF005474	Степень защиты - IP	IP20
EF000008	Ширина	29.0	мм
EF001126	Модульное исполнение	Да
IEK_F000223	Мех износостойкость	10^7	циклов
EF002386	Температура эксплуатации	-45...40	°C
EF008799	Номин напряжение постоян тока - DC	24	В
EF000049	Глубина	30.0	мм
EF003340	Со съемными зажимами	Нет

Характеристики

class Релейный разьем
Возможнотсь расширения Нет
Высота 75.0
Гарантийный срок, Лет 3
Глубина 30.0
Климатическое исполнение У2.1
Количество пинов - штырьков 14
Мех износостойкость 10^7
Модульное исполнение Да
Номин напряжение перемен тока 230
Номин напряжение постоян тока - DC 24
Номин ток 3
Ремонтопригодность Нет
Сечение проводника 0,5...1,5
Со съемными зажимами Нет
Срок службы, Лет не менее 10
Степень защиты - IP IP20
Температура эксплуатации -45...40
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип подключения Винтовое соединение
Ширина 29.0
Электр износостойкость 10^5

В наличии на складе: 25462 шт.

130р.

На складе: 25462
Код товара: RRP20D-RRM-4
Артикул: RRP20D-RRM-4
