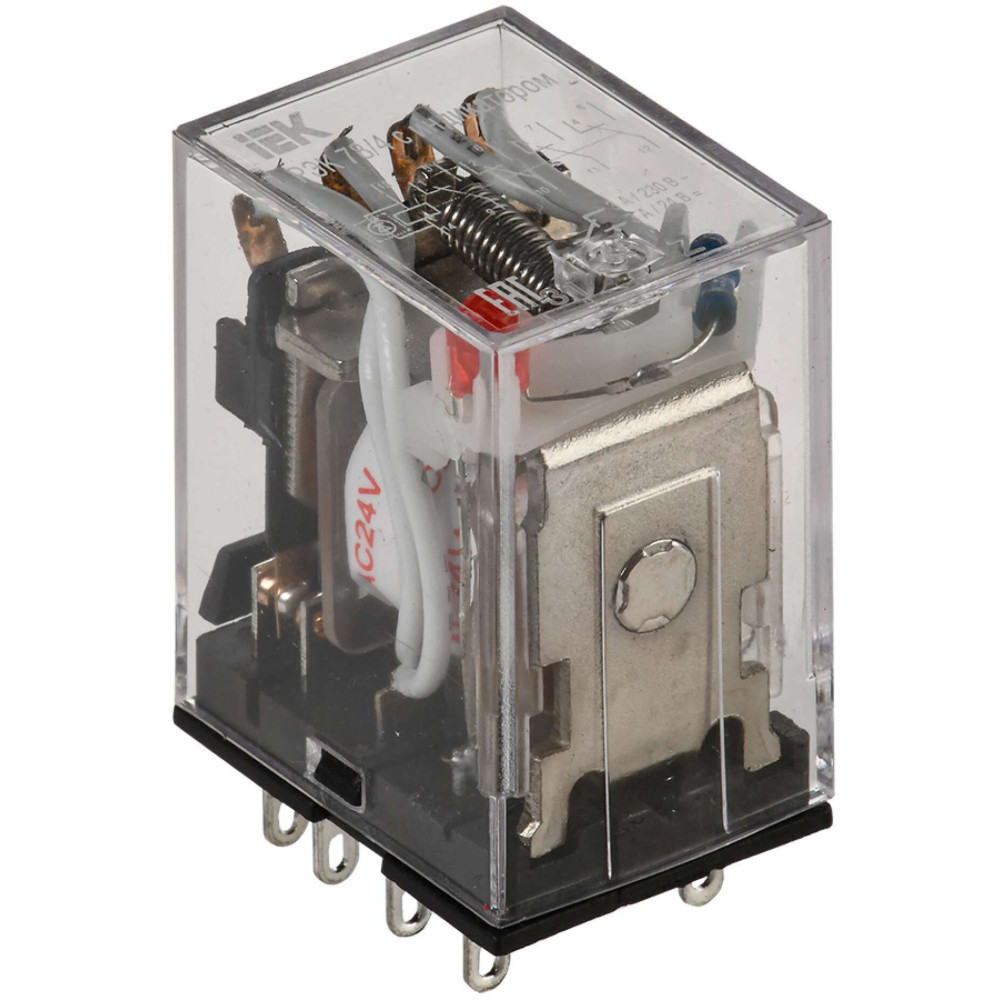

Реле РЭК78/4(MY4) с индикацией 3А 24В AC IEK

RRP20-4-03-024A-LED

Описание
Характеристики

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества

Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Rele_REK77(78)_ind_passp_mult_2.pdf

Схемы подключения

Дополнительные изображения

Модели для проектировщиков

Класс: Промежуточное реле (ID: EC001437)

ID	Описание	Значение	Ед. изм.
EF008242	Тип напряжения управления	Переменный (AC)
EF003980	Номин напряж питания цепи управ Us пост тока DC	-	В
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	24	В
EF008257	Количество переключающих контактов	4
EF000001	Номин ток	3	А
EF003358	Тип переключающих контактов	Прочее
IEK_F000383	Кол-во групп переключающих контактов	4
EF000198	С сигнальной лампой - индикатором	Да
IEK_F000384	Тип присоед разъема	PPM78/4
EF003961	Тип подключения	Плоское разъёмное соединение
IEK_F000133	Сопротивление изоляции	≥ 100	мОм
EF008255	Кол-во нормально замкнутых - НЗ контактов	4
IEK_F000371	Ток потребляемый катушкой при AC 230 В	7.5	мА
IEK_F000380	Мощность катушки управления при DC 12 В	0.9	Вт
EF000008	Ширина	20.5	мм
EF002386	Температура эксплуатации	-45...40	°C
EF003357	С перекидными контактами	Нет
IEK_F000373	Ток потребляемый катушкой при AC 12 В	115.0	мА
EF000049	Глубина	27	мм
EF003355	Полюсность	Определенная полюсность
EF005474	Степень защиты - IP	IP40
IEK_F000346	Номин раб напряжение AC контактов	230	В
IEK_F000374	Ток потребляемый катушкой при DC 24 В	40.0	мА
EF003359	В комплекте с розеткой	Нет
IEK_F000377	Мощность катушки управления при AC 24 В	1.6	ВА
EF003340	Со съемными зажимами	Нет
IEK_F000378	Мощность катушки управления при AC 12 В	1.4	ВА
IEK_F000375	Ток потребляемый катушкой при DC 12 В	75.0	мА
EF003356	Тип управления или переключения	Моностабильное
IEK_F000376	Мощность катушки управления при AC 230 В	1.7	ВА
IEK_F000223	Мех износостойкость	≥ 10^7	циклов
IEK_F000201	Электр износостойкость	≥ 10^5	циклов
EF008256	Кол-во норм разомкнутых - НО контактов	4
IEK_F000004	Климатическое исполнение	У2.1
IEK_F000379	Мощность катушки управления при DC 24 В	1.0	Вт
IEK_F000347	Номин раб напряжение DC контактов	24	В
EF000040	Высота	42	мм
IEK_F000372	Ток потребляемый катушкой при AC 24 В	65.0	мА

Характеристики

class Промежуточное реле
В комплекте с розеткой Нет
Высота 42
Гарантийный срок, Лет 3
Глубина 27
Климатическое исполнение У2.1
Кол-во групп переключающих контактов 4
Кол-во норм разомкнутых - НО контактов 4
Кол-во нормально замкнутых - НЗ контактов 4
Количество переключающих контактов 4
Мех износостойкость ≥ 10^7
Мощность катушки управления при AC 12 В 1.4
Мощность катушки управления при AC 230 В 1.7
Мощность катушки управления при AC 24 В 1.6
Мощность катушки управления при DC 12 В 0.9
Мощность катушки управления при DC 24 В 1.0
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение питания цепи управ Us AC 50 Гц 24
Номин раб напряжение AC контактов 230
Номин раб напряжение DC контактов 24
Номин ток 3
Полюсность Определенная полюсность
С перекидными контактами Нет
С сигнальной лампой - индикатором Да
Со съемными зажимами Нет
Сопротивление изоляции ≥ 100
Степень защиты - IP IP40
Температура эксплуатации -45...40
Тип напряжения управления Переменный (AC)
Тип переключающих контактов Прочее
Тип подключения Плоское разъёмное соединение
Тип присоед разъема PPM78/4
Тип управления или переключения Моностабильное
Ток потребляемый катушкой при AC 12 В 115.0
Ток потребляемый катушкой при AC 230 В 7.5
Ток потребляемый катушкой при AC 24 В 65.0
Ток потребляемый катушкой при DC 12 В 75.0
Ток потребляемый катушкой при DC 24 В 40.0
Ширина 20.5
Электр износостойкость ≥ 10^5
