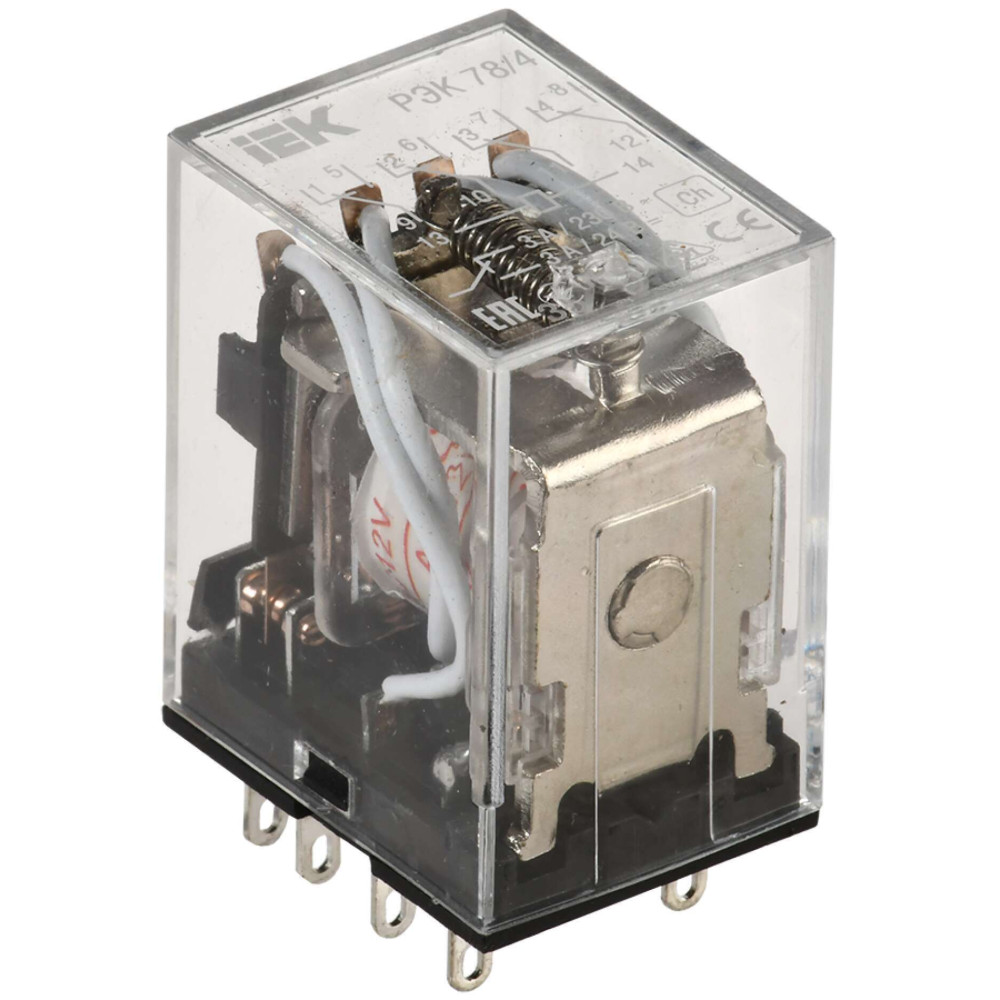

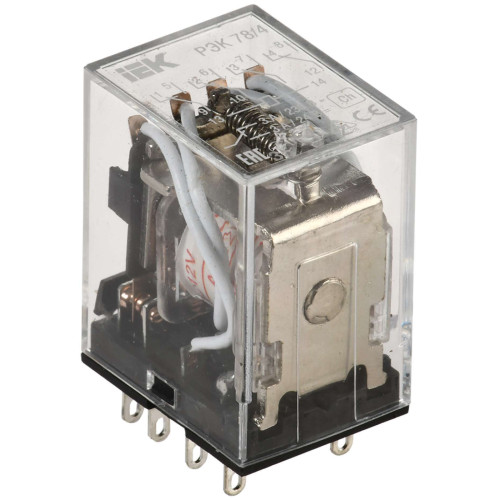

Реле РЭК78/4(MY4) с индикацией 3А 12В AC IEK
133606-RRP20-4-03-012A-LED
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Преимущества
- Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
- Любое рабочее положение в пространстве.
- Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
- Применение серебросодержащих контактов увеличивает их долговечность.
- Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
Документация
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
- STEP-формат
RRP20-4-03-012A-LED Реле РЭК78-4(MY4) с индикацией 3А 12В АC ИЭК.STEP - Чертеж dwg
PEK_PPM.dwg - База оборудования
IEK. Шкафы, коммутационные аппараты и АСИП.Ver5.sdf - База оборудования
IEK_SHkafy_kommutacionnye_apparaty_i_ASIP_Ver4.sdf - База оборудования
IEK_SHkafy_kommutacionnye_apparaty_i_ASIP_Ver4.sdf
Характеристики
- class Промежуточное реле
- В комплекте с розеткой Нет
- Высота 42
- Гарантийный срок, Лет 3
- Глубина 27
- Климатическое исполнение У2.1
- Кол-во групп переключающих контактов 4
- Кол-во норм разомкнутых - НО контактов 4
- Кол-во нормально замкнутых - НЗ контактов 4
- Количество переключающих контактов 4
- Мех износостойкость ≥ 10^7
- Мощность катушки управления при AC 12 В 1.4
- Мощность катушки управления при AC 230 В 1.7
- Мощность катушки управления при AC 24 В 1.6
- Мощность катушки управления при DC 12 В 0.9
- Мощность катушки управления при DC 24 В 1.0
- Номин напряж питания цепи управ Us пост тока DC -
- Номин напряжение питания цепи управ Us AC 50 Гц 12
- Номин раб напряжение AC контактов 230
- Номин раб напряжение DC контактов 24
- Номин ток 3
- Полюсность Определенная полюсность
- С перекидными контактами Нет
- С сигнальной лампой - индикатором Да
- Со съемными зажимами Нет
- Сопротивление изоляции ≥ 100
- Срок службы, Лет не менее 10
- Степень защиты - IP IP40
- Температура эксплуатации -45...40
- Тип напряжения управления Переменный (AC)
- Тип переключающих контактов Прочее
- Тип подключения Плоское разъёмное соединение
- Тип присоед разъема PPM78/4
- Тип управления или переключения Моностабильное
- Ток потребляемый катушкой при AC 12 В 115.0
- Ток потребляемый катушкой при AC 230 В 7.5
- Ток потребляемый катушкой при AC 24 В 65.0
- Ток потребляемый катушкой при DC 12 В 75.0
- Ток потребляемый катушкой при DC 24 В 40.0
- Ширина 20.5
- Электр износостойкость ≥ 10^5
В наличии на складе: 157 шт.
470.00р.
- На складе
- Код товара: RRP20-4-03-012A-LED
- Артикул: 133606-RRP20-4-03-012A-LED
