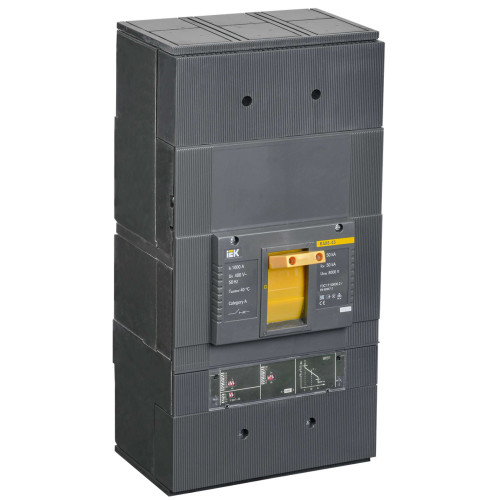

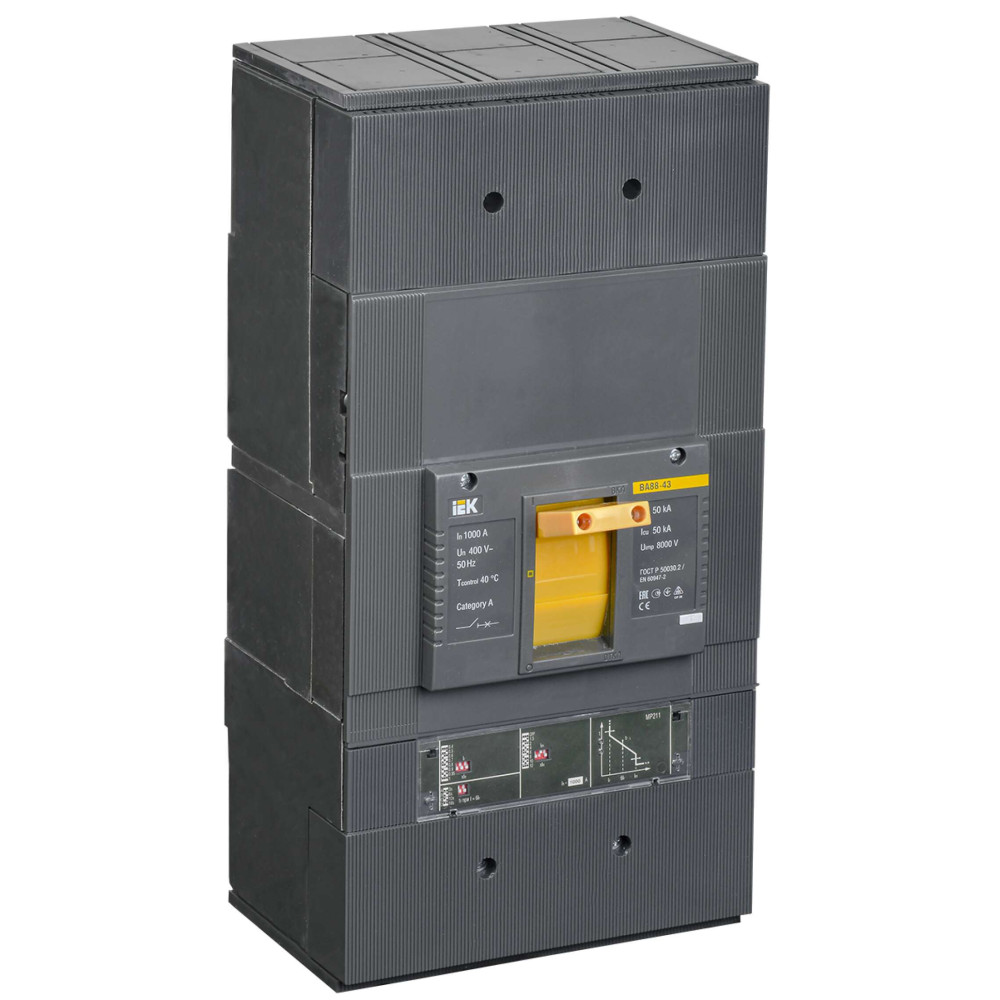

Выключатель автоматический ВА88-43 3Р 1000А 50кА c электронным расцепителем МР 211 IEK

Name: Выключатель автоматический ВА88-43 3Р 1000А 50кА c электронным расцепителем МР 211 IEK
Brand: KARAT
SKU: SVA61-3-1000
Price: 239060.00 RUB
Availability: InStock

SVA61-3-1000

Описание
Характеристики

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А. Соответствуют требованиям ГОСТ Р 50030.2. Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий. Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме. Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.

Преимущества

Простая самостоятельная установка дополнительных устройств:

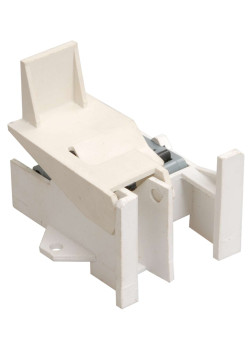

- аварийный контакт;

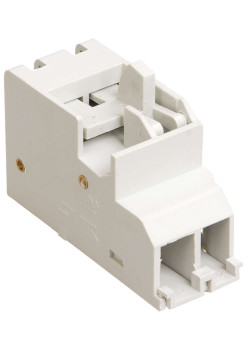

- дополнительный контакт;

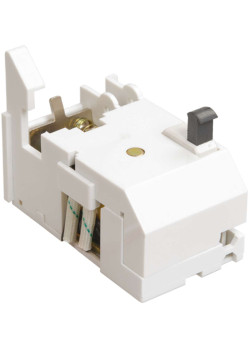

- независимый расцепитель;

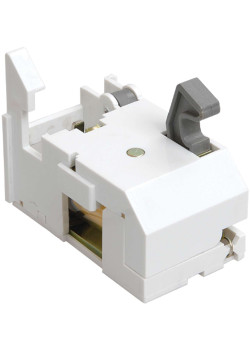

- расцепитель минимального напряжения;
- привод ручной поворотный;

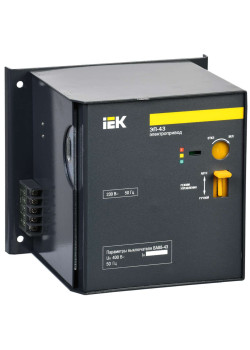

- электропривод;

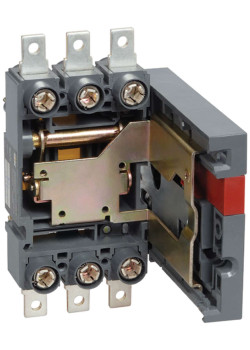

- втычная панель;
- выдвижная панель.
Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Особенности конструкции

Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.

Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.

Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.

При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.

Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.

Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.

Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.

Документация

Сертификаты

Паспорта и РЭ

Схемы подключения

Схема подключения

Дополнительные изображения

Монтаж

Монтаж изделия
VA88_ER_Karat_pass_1_ru-eng_DOP_MI.pdf

Модели для проектировщиков

STEP-формат
SVA61-3-1000-R Авт. выкл. ВА88-43 3Р 1000А 50кА c МР 211 IEK.STEP

Класс: Силовой авт выкл для защиты оборудования (ID: EC000228)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	1000	А
EF001391	Количество полюсов	3
EF007048	Номин откл способность Icu при 400 В 50 Гц	50	кА
IEK_F000054	Исполнение	Стационарное
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF000228	Номин раб напряжение	400	В
RF000040	Тип изделия/компонента	Выключатель автоматический в литом корпусе
EF005387	Потери энергии	260	Вт
EF006697	Моторный привод встроенный	Нет
EF006819	Тип подключения силовой электрич цепи	Винтовое соединение
EF001639	Частота сети	50	Гц
EF000008	Ширина	210.0	мм
EF000040	Высота	420.0	мм
EF000049	Глубина	222.0	мм
EF001366	Номин напряжение изоляции Ui	690	В
EF003977	Номин напряжение	400	В
EF001389	Номин продолжительный ток Iu	1000	А
IEK_F000004	Климатическое исполнение	УХЛ3
IEK_F000022	Наличие электронного расцепителя	Да
EF007131	Диап регул без заде сраб расцеп короткого замык	2000…12000	А
EF002336	Диапазон уставки тока расцепления	400…1000	А
EF008240	Конструкция прибора	Встраиваемое устройство расширения
EF002578	Номин импульсное выдерживаемое напряжение	8	кВ
EF007518	С расцеплением под напряжением	Да
EF007250	Подходит для монтажа на DIN-рейку	Нет
EF006976	Тип элемента управления	Тумблер
EF007386	Моторный привод - дополнительно	Да
IEK_F000036	Номин раб наибольшая откл способность Ics	50	кА
EF005474	Степень защиты - IP	IP20

Характеристики

class Силовой авт выкл для защиты оборудования
Вид подключения главной электрич цепи Прочее
Высота 420.0
Гарантийный срок, Лет 5
Глубина 222.0
Диап регул без заде сраб расцеп короткого замык -
Диапазон уставки тока расцепления 2000...12000
Исполнение Стационарное
Климатическое исполнение УХЛ3
Количество полюсов 3
Конструкция прибора Встраиваемое устройство расширения
Моторный привод - дополнительно Да
Моторный привод встроенный Нет
Наличие электронного расцепителя Да
Номин импульсное выдерживаемое напряжение 8
Номин напряжение 400...400
Номин откл способность Icu при 400 В 50 Гц 50
Номин продолжительный ток Iu 1000
Номин раб наибольшая откл способность Ics 50
Номин раб напряжение 400
Номин ток 1000
Подходит для монтажа на DIN-рейку Нет
Потери энергии 780
С расцеплением под напряжением Да
Степень защиты - IP IP20
Тип изделия/компонента Выключатель автоматический в литом корпусе
Тип подключения силовой электрич цепи Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип элемента управления Тумблер
Частота сети 50
Ширина 210.0

В наличии на складе: 206 шт.

239060р.

На складе: 206
Код товара: SVA61-3-1000
Артикул: SVA61-3-1000

Отзывы (0)
