GARANT Корпус металлический ЩМП-4-0 (800х650х250мм) У1 IP65 (артикул замены TI5-10-N-080-060-025-66) IEK
18822-YKM40-04-65

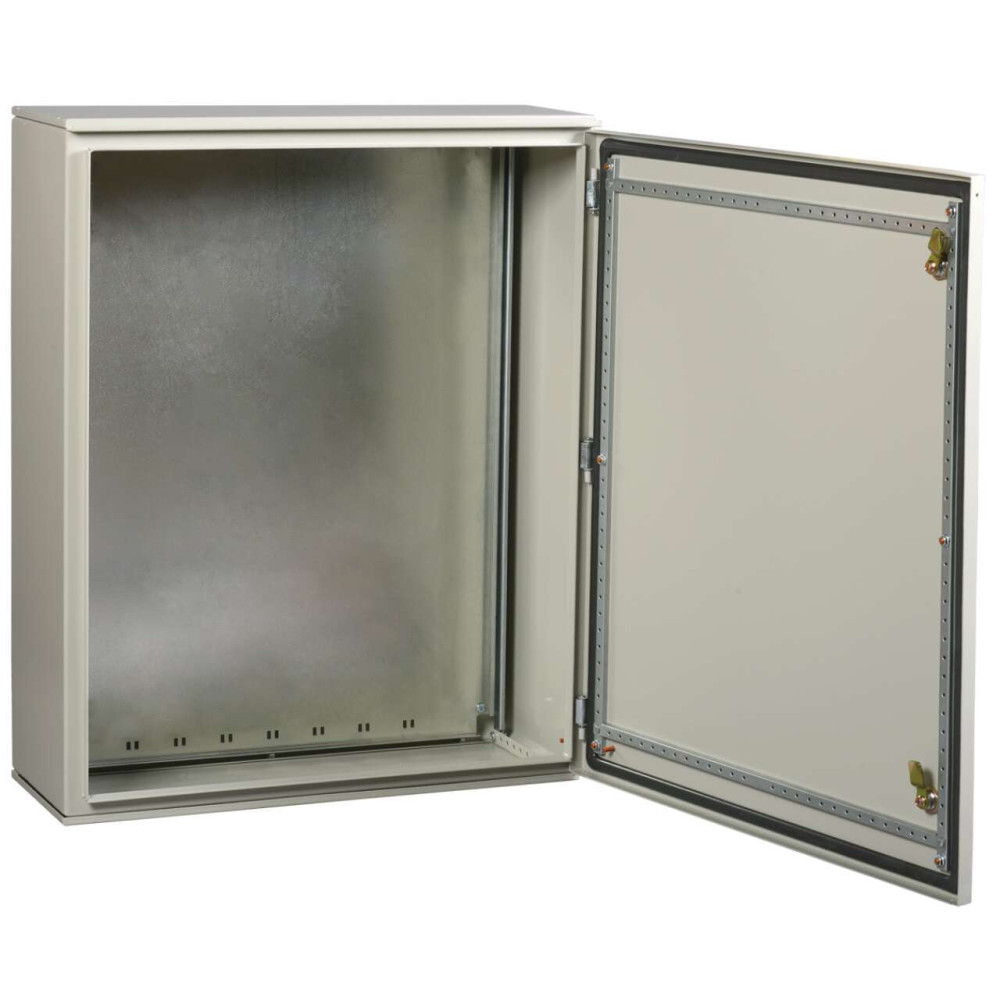

Сварной металлический корпус со съемной монтажной панелью высокой степени защиты IP65. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Корпуса ЩМП GARANT выводятся из ассортимента.
Замещаются новой серией корпусов с монтажной панелью ЩМП TITAN 5.
Преимущества
- Усиленная защита от внешних воздействий и неблагоприятных факторов - степень защиты IP65, климатическое исполнение У1.
- Регулировка монтажной панели по глубине корпуса.
- Профиль на внутренней стороне двери для установки светосигнальной аппаратуры.
- Защитный козырек и желоб обеспечивают защиту от воды при открытии двери.
- Съемные верхние и нижние крышки корпуса обеспечивают удобный доступ к оборудованию при монтаже.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Увеличенная полезная площадь оцинкованной монтажной панели, наличие перфорации для установки кабельных стяжек.
Усиленные петли. Наличие защитного колпачка.
Возможность установки металлических фальш-панелей (панели ЛГ-лицевые глухие и ЛМА-лицевые под модульные автоматы) на разной глубине.
Заковка по периметру дверного проема для усиления жесткости конструкции.
Профиль для установки сигнальной аппаратуры. Высококачественный уплотнитель из вспененного полиуретана по периметру двери.
Технологичный козырек – защита от грязи и воды при открытии дверцы.
Регулировка монтажной панели по глубине благодаря перфорации приваренного к дну корпуса уголка.
Пылевлагонепроницаемая фурнитура на замок – обеспечение степени защиты IP65.
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
- Чертеж dwg
ЩМП GARANT.DWG - Чертеж dwg
YKM40-04-65 Корпус металлический ЩМП-4-0 74 У1 IP65 GARANT.dwg - STEP-формат
YKM40-04-65 Корпус металлический ЩМП-4-0 74 У1 IP65 GARANT.STEP - База оборудования
IEK. Шкафы, коммутационные аппараты и АСИП.Ver5.sdf - База оборудования
IEK_SHkafy_kommutacionnye_apparaty_i_ASIP_Ver4.sdf - База оборудования
04 Шкафы и боксы IEK.zip - База оборудования
ЩМП-4-0 74 У1 IP65 GARANT.m3d
Характеристики
- class Корпус шкафа пустой
- Ввод кабеля Снизу
- Вес 29,3
- Вид установки Навесной
- Возможно расширение Нет
- Высота 800
- Гарантийный срок, Лет 3
- Глубина 250
- Защитное покрытие поверхности Порошковая окраска
- Климатическое исполнение У1
- Количество вводов 2
- Количество модулей -
- Материал корпуса Сталь
- Монтажная глубина - ниши -
- Наличие замка в двери Да
- Номер цвета RAL 7035
- Номинальный ток 630
- Подходит для применения вне помещений Да
- С монтажной платой Да
- Степень защиты - IP IP65
- Тип дверцы - люка Одинарный/единичный
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Поверхностного монтажа
- Толщина двери или крышки шкафа 1,4
- Толщина металла 1,4
- Толщина стенки шкафа 1.4
- Угол открытия двери 105
- Фактура поверхности Шагрень
- Форма крышки Закрытого типа (закрывающаяся)
- Ширина 650
В наличии на складе: 1 шт.
24130.00р.
- На складе
- Код товара: YKM40-04-65
- Артикул: 18822-YKM40-04-65
