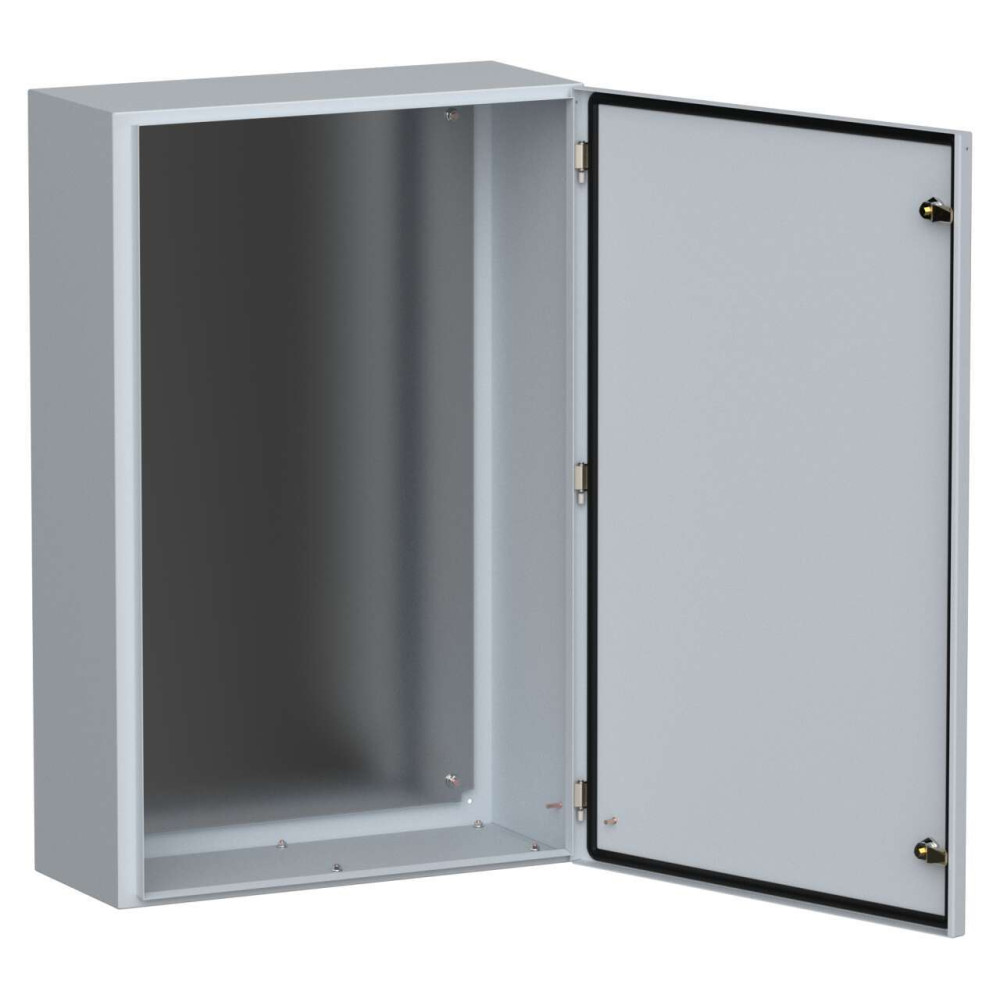

Корпус металлический ЩМП-5-0 (1000х650х285мм) У2 IP54 IEK

YKM40-05-54

Описание
Характеристики

Сварной металлический корпус со съемной монтажной панелью повышенной степени защиты IP54. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.

Аналоги: IND-YKM40-05-54, YKM11-05-54-1

Преимущества

Широкий размерный ряд.
Полиуретановый уплотнитель по периметру двери для защиты от попадания влаги.
Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Съемный кабельный ввод облегчает монтаж и подключение оборудования.

Особенности конструкции

Многогранный защитный желоб корпуса предотвращает проникновение грязи и воды при открытии дверцы.

Уплотнение из вспененного полиуретана.

Комплект поставки

Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки - 1 комп.
Провод заземления - 1 шт.
Зацеп - 4 шт.
Сальник (для ЩМП -1, -2) - 11 шт.
Сальник (для ЩМП-3) - 13 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 3 шт.
Инструкция по монтажу - 1 экз.
Паспорт - 1 экз.

Документация

Сертификаты

Паспорта и РЭ

Дополнительные изображения

Модели для проектировщиков

Класс: Корпус шкафа пустой (ID: EC000058)

ID	Описание	Значение	Ед. изм.
EF000040	Высота	1000	мм
EF000008	Ширина	650	мм
EF000049	Глубина	285	мм
EF005474	Степень защиты - IP	IP54
IEK_F000004	Климатическое исполнение	У2
EF006154	Номинальный ток	630	А
EF000116	Номер цвета RAL	7035
EF009170	Толщина стенки шкафа	1.4	мм
EF000003	Тип монтажа	Поверхностного монтажа
IEK_F000164	Наличие замка в двери	Да
EF000218	Монтажная глубина - ниши	-	мм
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF000118	С монтажной платой	Да
EF000167	Вес	34,8	кг
EF003593	Количество вводов	1
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF000537	Ввод кабеля	Снизу
IEK_F000178	Вид установки	Навесной, напольный
IEK_F000169	Угол открытия двери	105	°
EF009171	Толщина двери или крышки шкафа	1,4	мм
EF004427	Количество модулей	-
EF001596	Материал корпуса	Сталь
EF001088	Возможно расширение	Нет
IEK_F000166	Фактура поверхности	Шагрень
EF000139	Защитное покрытие поверхности	Полиэфирная порошковая краска
IEK_F000179	Толщина металла	1,4	мм
EF004464	Тип дверцы - люка	Одинарный/единичный

Характеристики

class Корпус шкафа пустой
Ввод кабеля Снизу
Вес 34,8
Вид установки Навесной, напольный
Возможно расширение Нет
Высота 1000
Гарантийный срок, Лет 3
Глубина 285
Защитное покрытие поверхности Полиэфирная порошковая краска
Климатическое исполнение У2
Количество вводов 1
Количество модулей -
Материал корпуса Сталь
Монтажная глубина - ниши -
Наличие замка в двери Да
Номер цвета RAL 7035
Номинальный ток 630
С монтажной платой Да
Степень защиты - IP IP54
Тип дверцы - люка Одинарный/единичный
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Толщина двери или крышки шкафа 1,4
Толщина металла 1,4
Толщина стенки шкафа 1.4
Угол открытия двери 105
Фактура поверхности Шагрень
Форма крышки Закрытого типа (закрывающаяся)
Ширина 650
