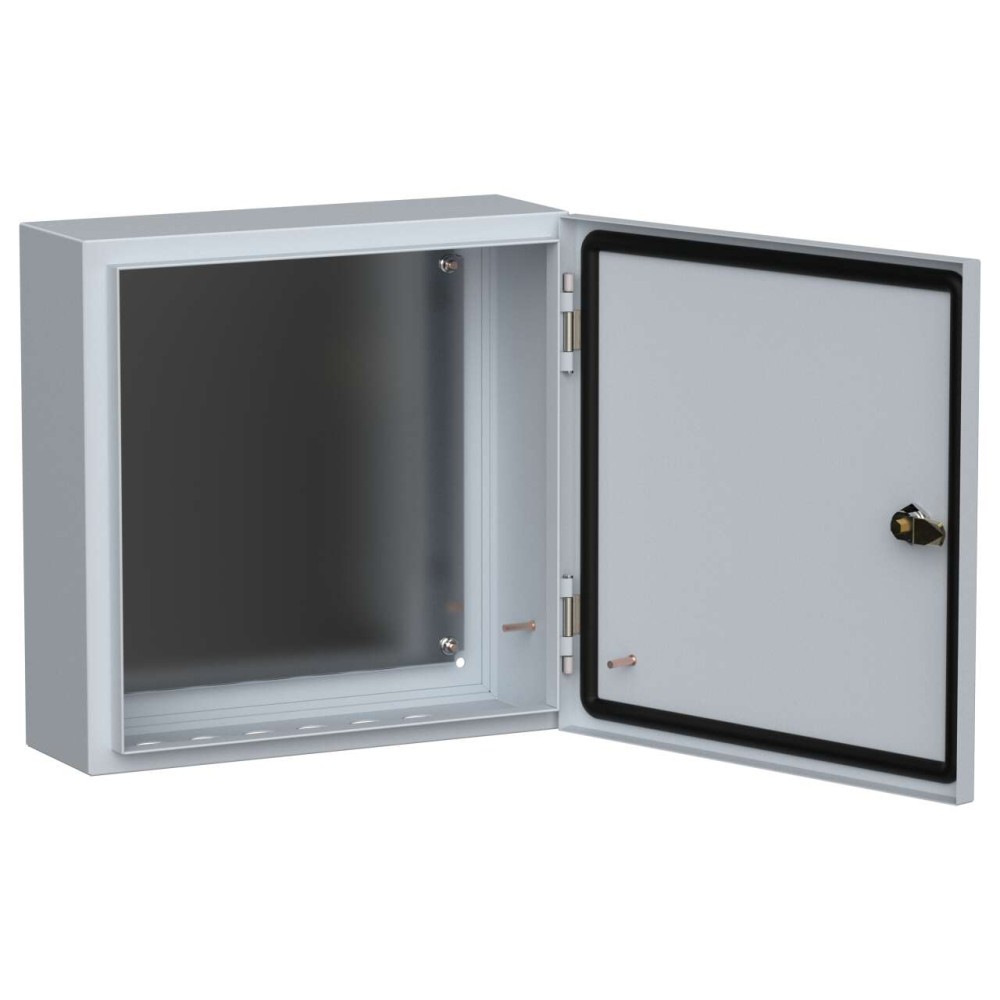

Корпус металлический ЩМП-4.4.1-0 (400х400х150мм) У2 IP54 IEK

YKM40-441-54

Описание
Характеристики

Сварной металлический корпус со съемной монтажной панелью повышенной степени защиты IP54. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.

Преимущества

Широкий размерный ряд.
Полиуретановый уплотнитель по периметру двери для защиты от попадания влаги.
Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Съемный кабельный ввод облегчает монтаж и подключение оборудования.

Особенности конструкции

Многогранный защитный желоб корпуса предотвращает проникновение грязи и воды при открытии дверцы.

Уплотнение из вспененного полиуретана.

Комплект поставки

Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки - 1 комп.
Провод заземления - 1 шт.
Кольцо 006-012-25 - 4 шт.
Зацеп - 4 шт.
Сальник - 6 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 3 шт.
Инструкция по монтажу - 1 экз.
Паспорт - 1 экз.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SchMP_x.x.x-0_IP54_passp_mult_6.pdf

Дополнительные изображения

Модели для проектировщиков

Класс: Корпус шкафа пустой (ID: EC000058)

ID	Описание	Значение	Ед. изм.
EF000040	Высота	400	мм
EF000008	Ширина	400	мм
EF000049	Глубина	150	мм
EF005474	Степень защиты - IP	IP54
IEK_F000004	Климатическое исполнение	У2
EF006154	Номинальный ток	630	А
EF000116	Номер цвета RAL	7035
EF009171	Толщина двери или крышки шкафа	1	мм
EF000218	Монтажная глубина - ниши	-	мм
IEK_F000166	Фактура поверхности	Шагрень
EF001596	Материал корпуса	Сталь
EF001088	Возможно расширение	Нет
EF000537	Ввод кабеля	Снизу
EF004464	Тип дверцы - люка	Одинарный/единичный
EF000167	Вес	8,7	кг
EF003593	Количество вводов	6
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
IEK_F000179	Толщина металла	1	мм
EF000003	Тип монтажа	Поверхностного монтажа
IEK_F000164	Наличие замка в двери	Да
IEK_F000169	Угол открытия двери	105	°
EF000118	С монтажной платой	Да
EF004427	Количество модулей	-
EF000139	Защитное покрытие поверхности	Полиэфирная порошковая краска
EF009170	Толщина стенки шкафа	1.0	мм
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
IEK_F000178	Вид установки	Навесной, напольный

Характеристики

class Корпус шкафа пустой
Ввод кабеля Снизу
Вес 8,7
Вид установки Навесной, напольный
Возможно расширение Нет
Высота 400
Гарантийный срок, Лет 3
Глубина 150
Защитное покрытие поверхности Полиэфирная порошковая краска
Климатическое исполнение У2
Количество вводов 6
Количество модулей -
Материал корпуса Сталь
Монтажная глубина - ниши -
Наличие замка в двери Да
Номер цвета RAL 7035
Номинальный ток 630
С монтажной платой Да
Степень защиты - IP IP54
Тип дверцы - люка Одинарный/единичный
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Толщина двери или крышки шкафа 1
Толщина металла 1
Толщина стенки шкафа 1.0
Угол открытия двери 105
Фактура поверхности Шагрень
Форма крышки Закрытого типа (закрывающаяся)
Ширина 400

В наличии на складе: 1093 шт.

7710р.

На складе: 1093
Код товара: YKM40-441-54
Артикул: YKM40-441-54
