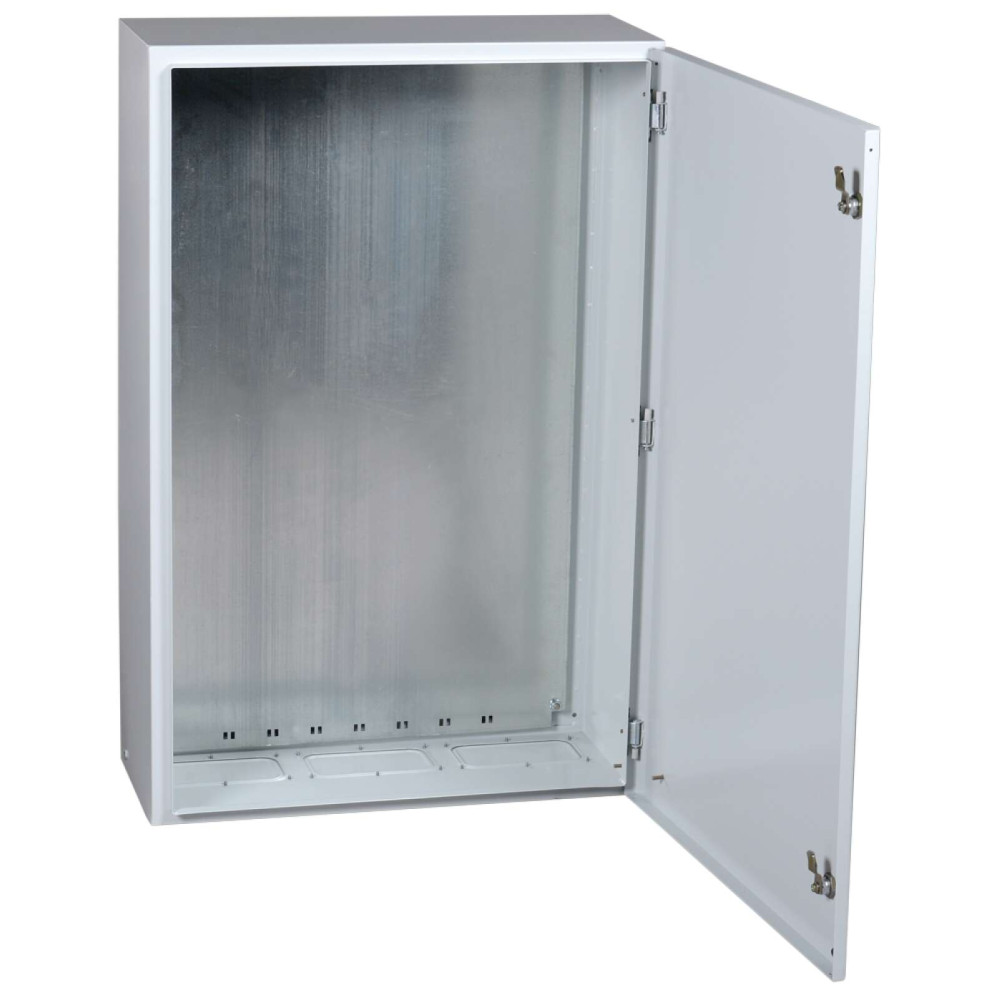

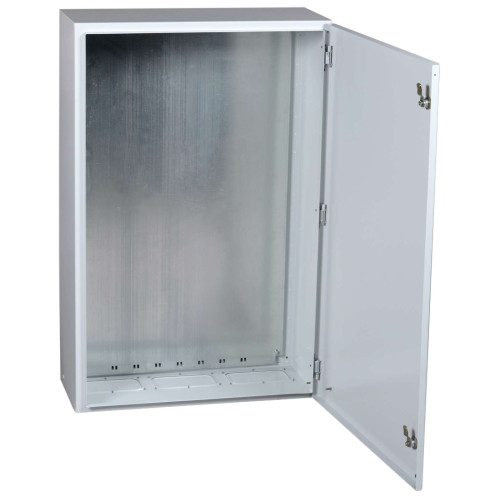

PRO Корпус металлический ЩМП-5-2 (1000х650х285мм) УХЛ3 IP31 (артикул замены YKM40-05-31) IEK
Преимущества
- Съемный кабельный ввод облегчает монтаж и подключение оборудования.
- Широкий выбор аксессуаров - возможность установки фальш-панелей.
- Комплект для навески и провод заземления входят в базовую комплектацию.
Особенности конструкции
Увеличенная полезная площадь оцинкованной монтажной панели, наличие перфорации для установки кабельных стяжек.
Усиленные петли в обоих исполнениях. Наличие защитного колпачка.
Визуальное отличие ЩМП серии PRO – ограненные углы.
Уголок позволяет регулировать глубину установки панелей ЛГ и ЛМА.
В исполнении IP54 уплотнение из вспененного полиуретана по периметру двери.
Возможность установки металлических фальш-панелей (панели ЛГ-лицевые глухие и ЛМА-лицевые под модульные автоматы).
Защитный козырек и защитный желоб в корпусах IP54 - защита электрооборудования от проникновения влаги.
3 петли для усиления двери в ЩМП PRO выше 3 габарита. 3 замка для более плотного прилегания двери в ЩМП PRO выше 5 габарита.
При установке пыле-влагонепроницаемой фурнитуры с возможностью опломбировки достигается степень защиты IP65.
Сварной корпус, полностью проваренные швы - полная герметичность щита.
Съемные кабельные вводы - удобный доступ к оборудованию при монтаже.
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
- База оборудования
04 Шкафы и боксы IEK.zip - База оборудования
IEK_SHkafy_kommutacionnye_apparaty_i_ASIP_Ver4.sdf - База оборудования
IEK. Шкафы, коммутационные аппараты и АСИП.Ver5.sdf - База оборудования
ЩМП-5-2 36 УХЛ3 IP31 PRO.m3d - STEP-формат
YKM42-05-31-P Корпус металлический ЩМП-5-2 36 УХЛ3 IP31 PRO.STEP - Чертеж dwg
YKM42-05-31-P Корпус металлический ЩМП-5-2 36 УХЛ3 IP31 PRO.dwg
Характеристики
- class Корпус шкафа пустой
- Ввод кабеля Снизу
- Вес 34,3
- Вид установки Навесной
- Возможно расширение Нет
- Высота 1000
- Гарантийный срок, Лет 3
- Глубина 285
- Защитное покрытие поверхности Эпоксидно-полиэфирная краска
- Климатическое исполнение УХЛ3
- Количество вводов 3
- Количество модулей -
- Материал корпуса Сталь
- Монтажная глубина - ниши -
- Наличие замка в двери Да
- Номер цвета RAL 7035
- Номинальный ток 630
- С монтажной платой Да
- Степень защиты - IP IP31
- Температура эксплуатации -60...40
- Тип дверцы - люка Одинарный/единичный
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Поверхностного монтажа
- Толщина двери или крышки шкафа 1,4
- Толщина металла 1,4
- Толщина стенки шкафа 1.0
- Угол открытия двери 105
- Фактура поверхности Шагрень
- Форма крышки Закрытого типа (закрывающаяся)
- Ширина 650
- На складе
- Код товара: YKM42-05-31-P
- Артикул: 18825-YKM42-05-31-P
