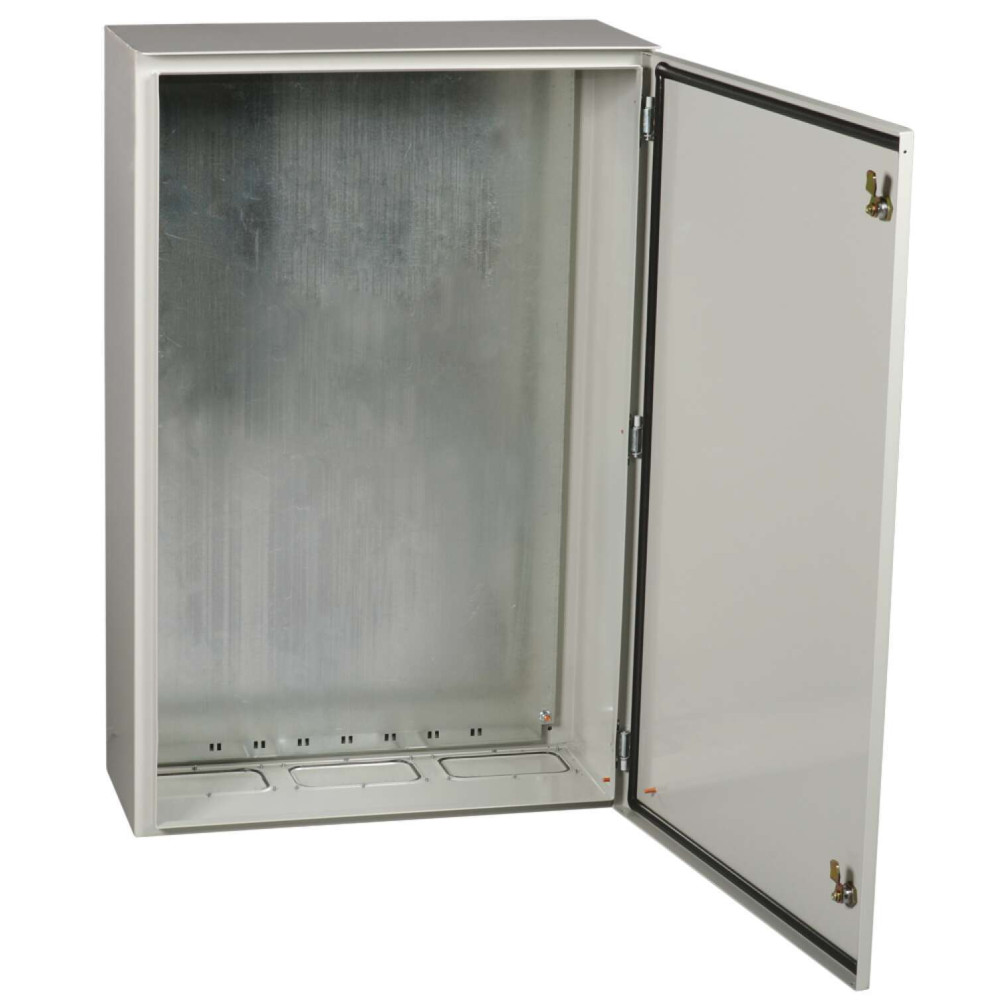

PRO Корпус металлический ЩМП-5-2 (1000х650х285мм) У1 IP54 (артикул замены YKM40-05-54; TI5-10-N-100-060-030-66) IEK
Преимущества
- Съемный кабельный ввод облегчает монтаж и подключение оборудования.
- Защитный козырек и желоб обеспечивают защиту от воды при открытии двери.
- Широкий выбор аксессуаров - возможность установки фальш-панелей.
- Комплект для навески и провод заземления входят в базовую комплектацию.
Особенности конструкции
Съемные кабельные вводы - удобный доступ к оборудованию при монтаже.
Увеличенная полезная площадь оцинкованной монтажной панели, наличие перфорации для установки кабельных стяжек.
Усиленные петли в обоих исполнениях. Наличие защитного колпачка.
Визуальное отличие ЩМП серии PRO – ограненные углы.
Уголок позволяет регулировать глубину установки панелей ЛГ и ЛМА.
В исполнении IP54 уплотнение из вспененного полиуретана по периметру двери.
Возможность установки металлических фальш-панелей (панели ЛГ-лицевые глухие и ЛМА-лицевые под модульные автоматы).
Защитный козырек и защитный желоб в корпусах IP54 - защита электрооборудования от проникновения влаги.
3 петли для усиления двери в ЩМП PRO выше 3 габарита. 3 замка для более плотного прилегания двери в ЩМП PRO выше 5 габарита.
При установке пыле-влагонепроницаемой фурнитуры с возможностью опломбировки достигается степень защиты IP65.
Сварной корпус, полностью проваренные швы - полная герметичность щита.
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
- База оборудования
ЩМП-5-2 74 У1 IP54 PRO.m3d - Чертеж dwg
YKM42-05-54-P Корпус металлический ЩМП-5-2 74 У1 IP54 PRO.dwg - База оборудования
IEK. Шкафы, коммутационные аппараты и АСИП.Ver5.sdf - База оборудования
IEK_SHkafy_kommutacionnye_apparaty_i_ASIP_Ver4.sdf - База оборудования
04 Шкафы и боксы IEK.zip - STEP-формат
YKM42-05-54-P Корпус металлический ЩМП-5-2 74 У1 IP54 PRO.STEP
Характеристики
- class Корпус шкафа пустой
- Ввод кабеля Снизу
- Вес 34,3
- Вид установки Навесной
- Возможно расширение Нет
- Высота 1000
- Гарантийный срок, Лет 3
- Глубина 285
- Защитное покрытие поверхности Полиэфирная порошковая краска
- Климатическое исполнение У1
- Количество вводов 3
- Количество модулей -
- Материал корпуса Сталь
- Монтажная глубина - ниши -
- Наличие замка в двери Да
- Номер цвета RAL 7035
- Номинальный ток 630
- Подходит для применения вне помещений Да
- С монтажной платой Да
- Степень защиты - IP IP54
- Температура эксплуатации -40...40
- Тип дверцы - люка Одинарный/единичный
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Поверхностного монтажа
- Толщина двери или крышки шкафа 1,4
- Толщина металла 1,4
- Толщина стенки шкафа 1.4
- Угол открытия двери 105
- Фактура поверхности Шагрень
- Форма крышки Закрытого типа (закрывающаяся)
- Ширина 650
- На складе
- Код товара: YKM42-05-54-P
- Артикул: 18809-YKM42-05-54-P
