Реле контроля тока ORI 0,2-2А 24-240В AC/24В DC IEK

Name: Реле контроля тока ORI 0,2-2А 24-240В AC/24В DC IEK
Brand: Powerom
SKU: ORI-01-2
Price: 3000.00 RUB
Availability: InStock

ORI-01-2

Описание
Характеристики

Предназначено для контроля параметров электрического тока в сети и передачи команды исполнительным элементам.

Аналоги: ORI-01-1, ORI-01-16, ORI-01-05, ORI-01-5, ORI-01-8

Преимущества

Обеспечение защиты оборудования от перегрузок, а также сигнализации о необходимости его проверки.
Широкий диапазон контролируемых значений тока от 0,2 до 2А.
Простая удобная индикация режимов работы.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Rele_ORI-01_passp_ru-eng_2.pdf

Схемы подключения

Информационные материалы

Презентация
Prezent_Rele_kontr_i_upravl_2017.pdf

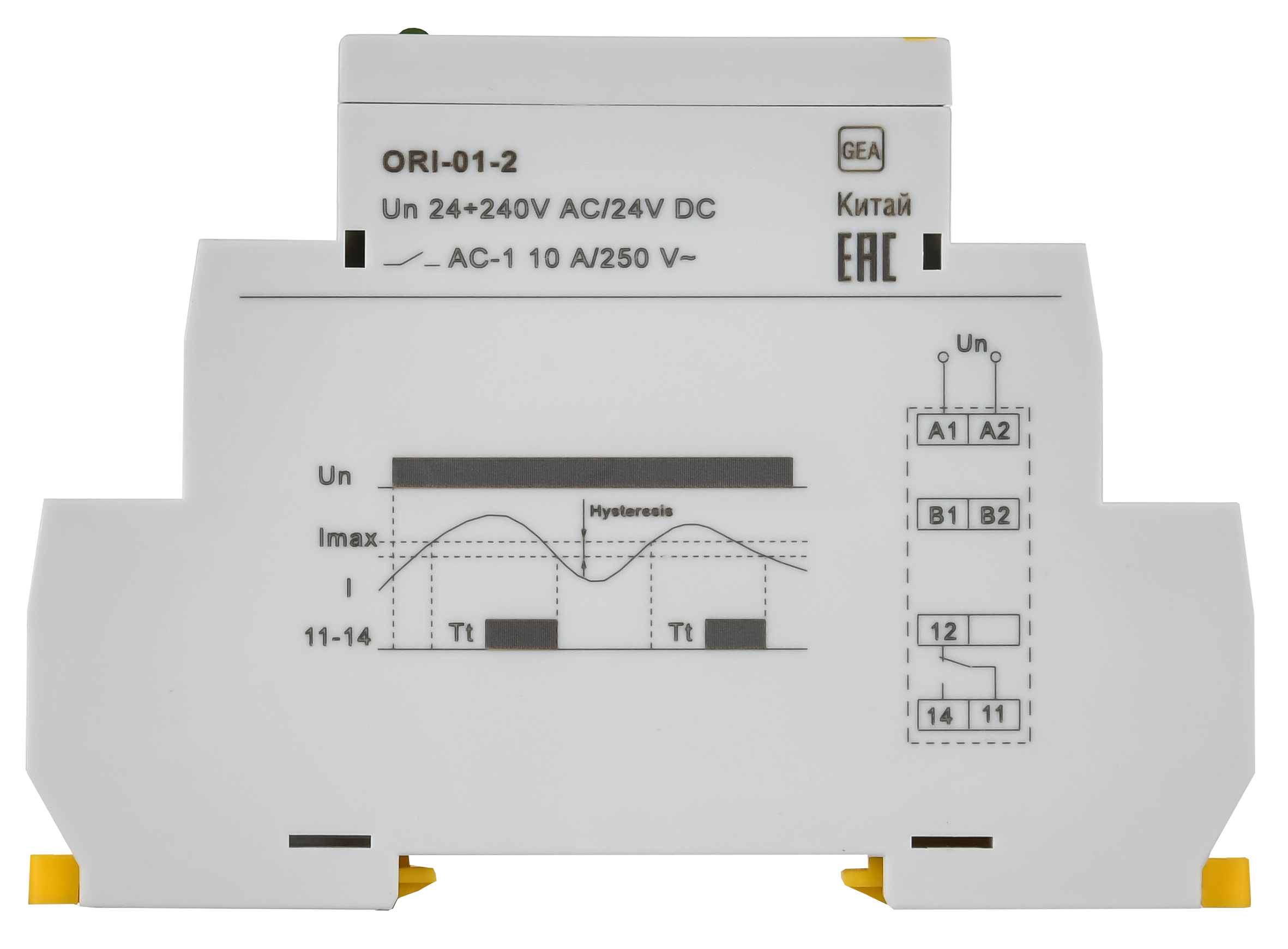

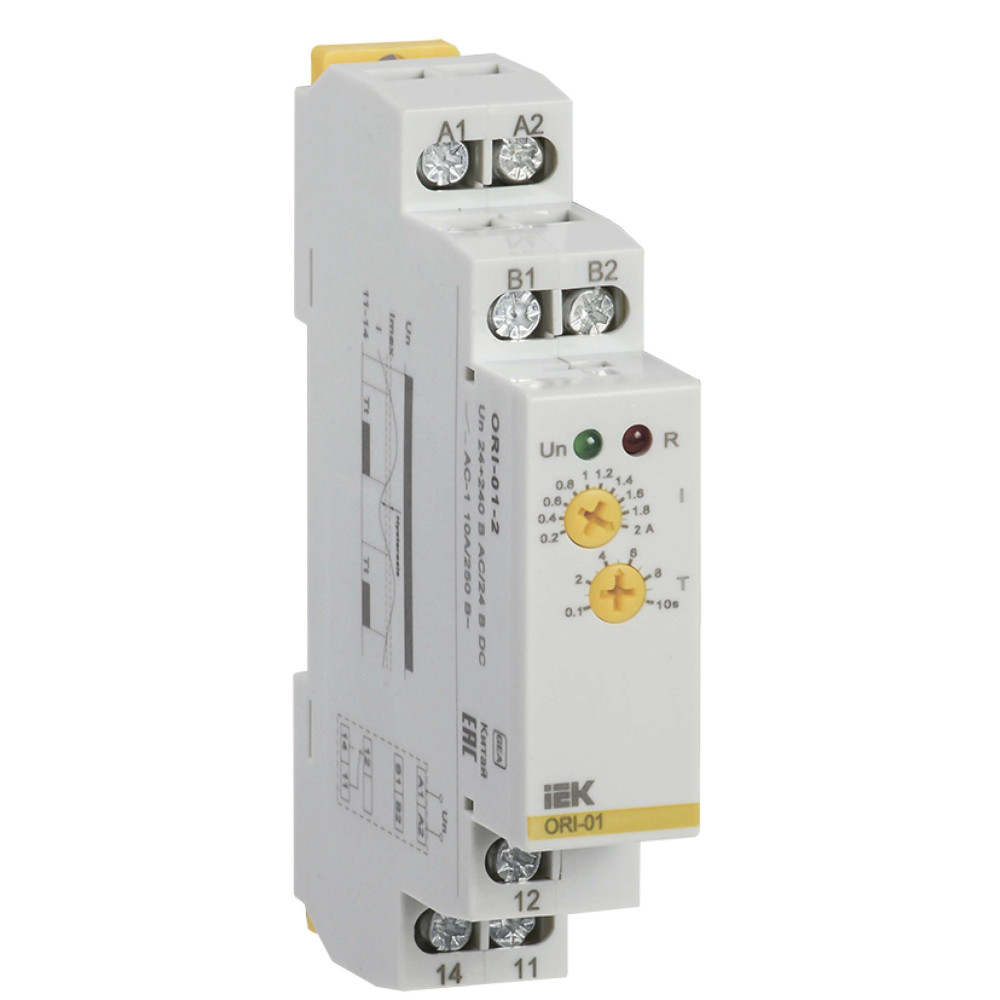

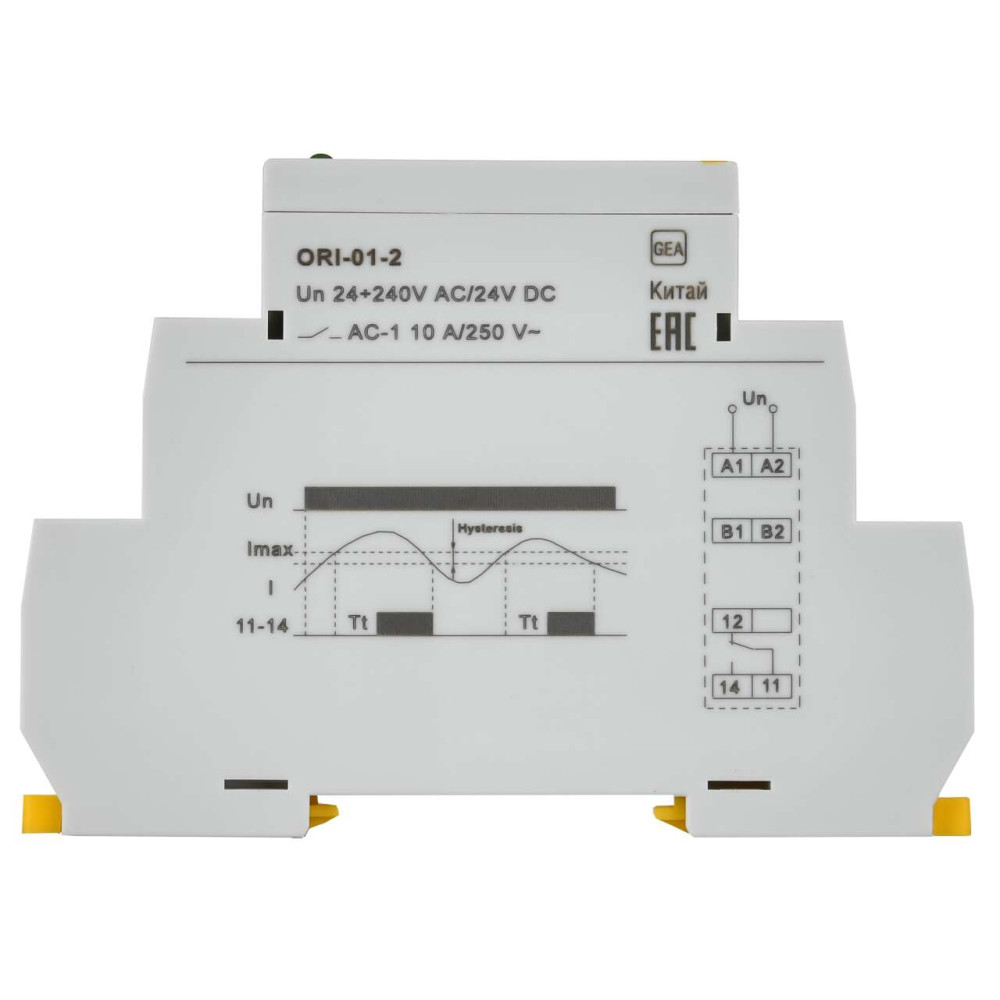

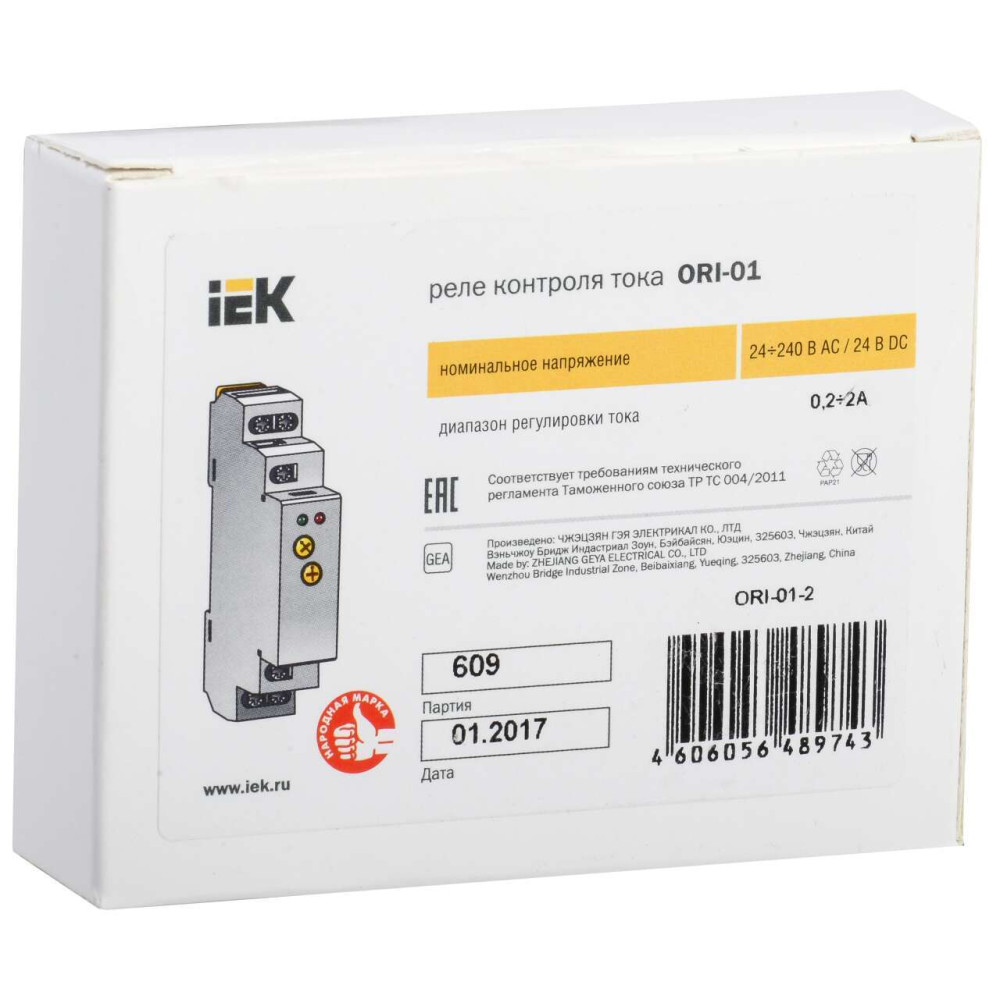

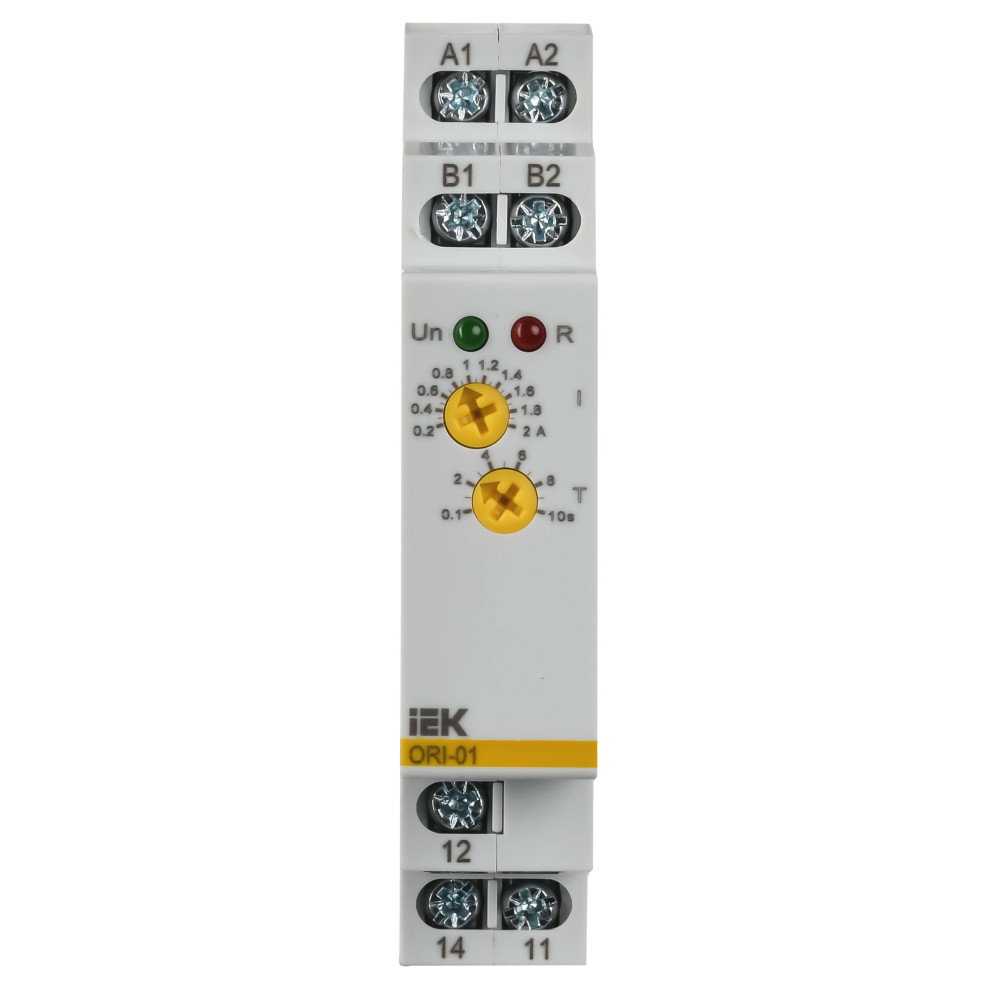

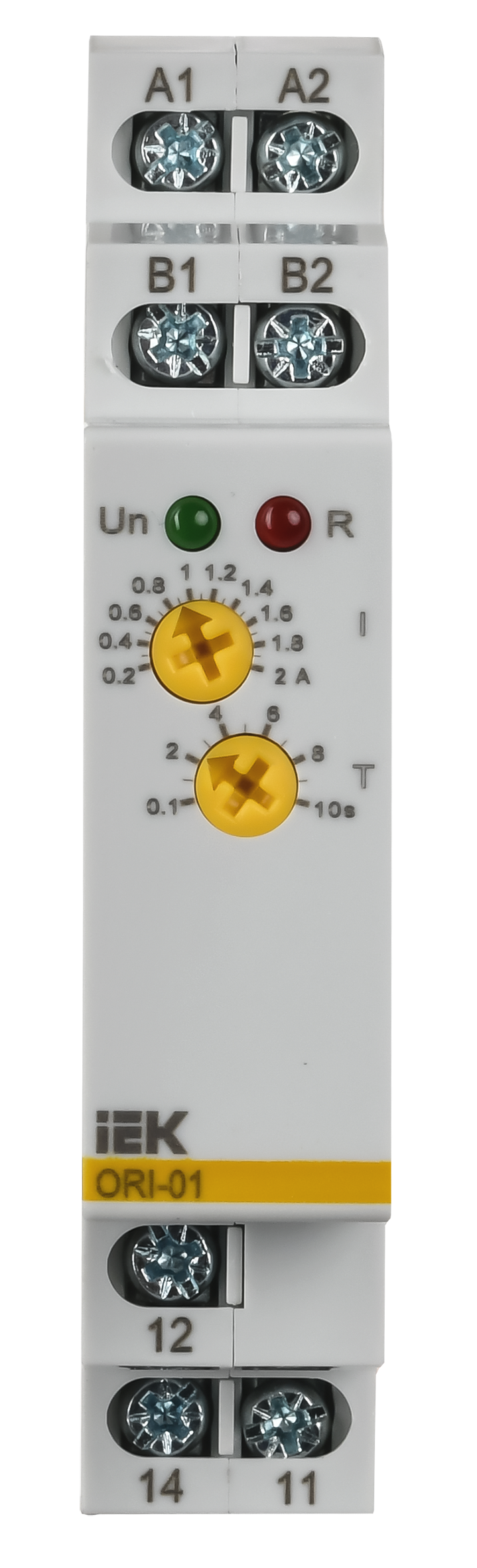

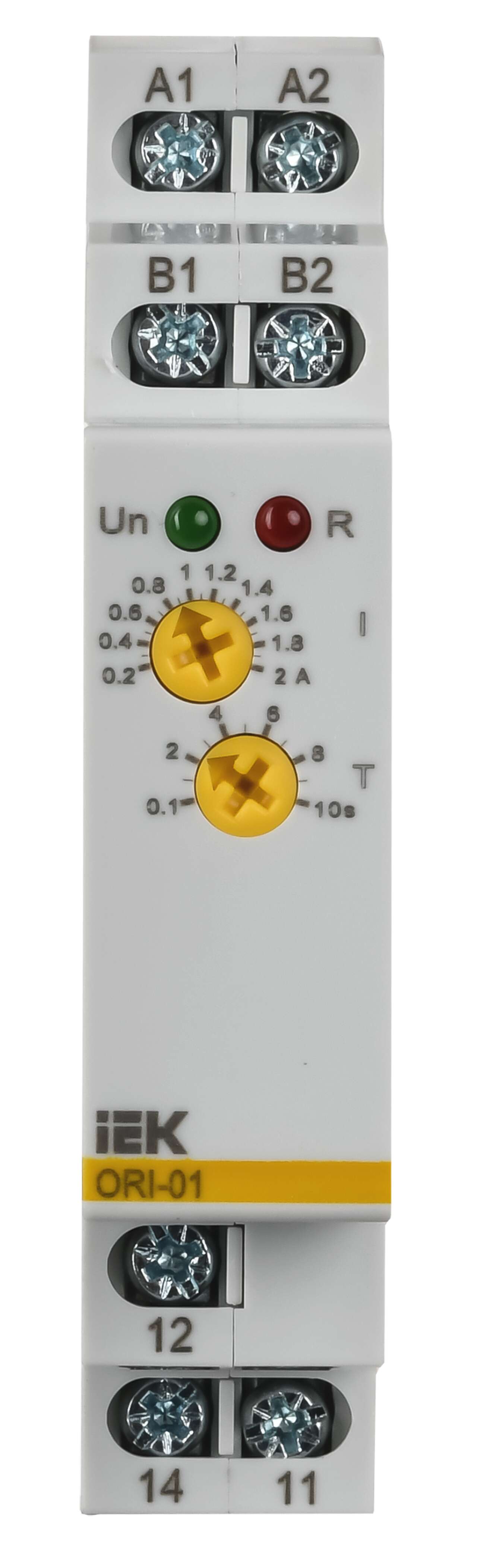

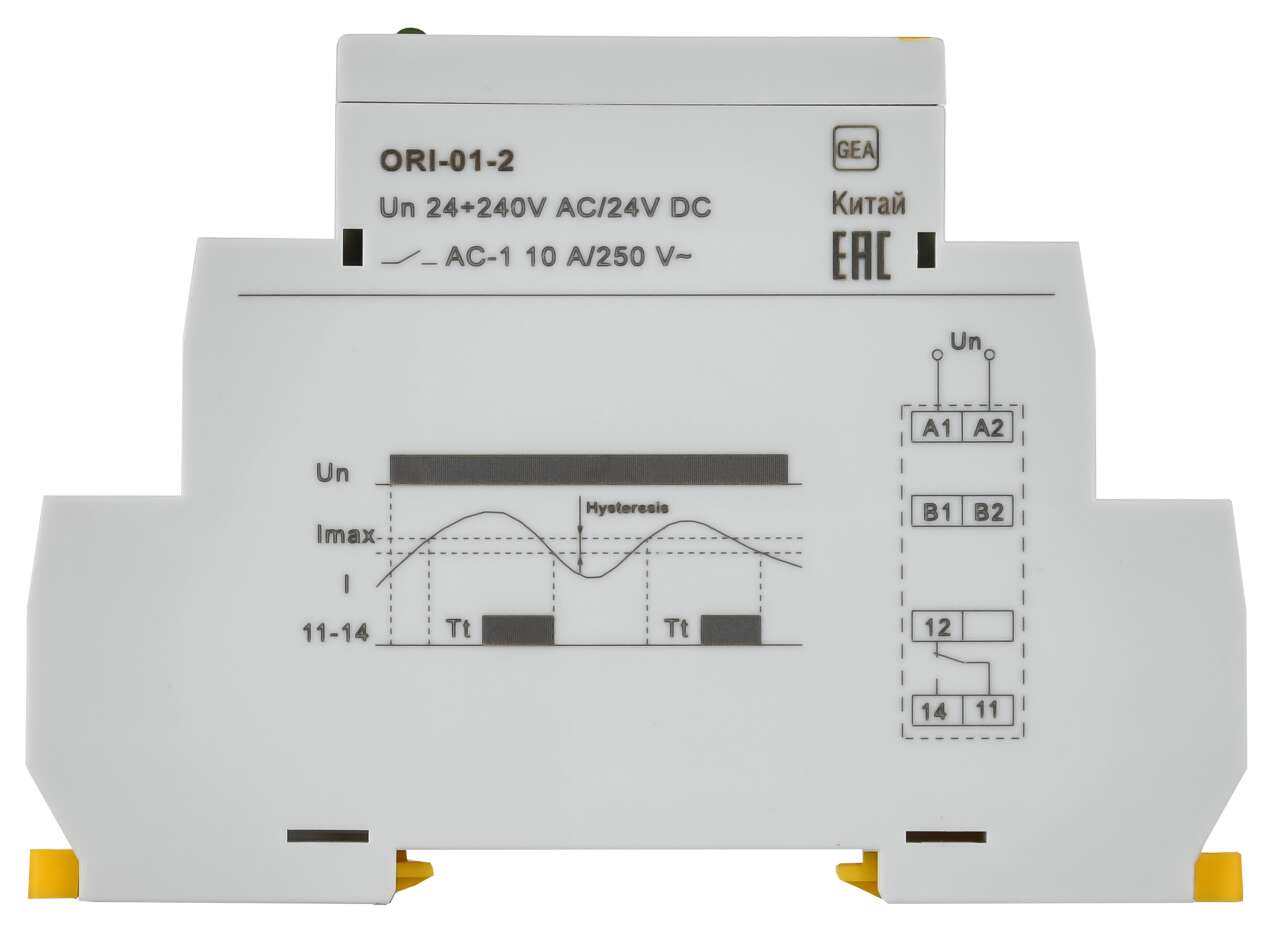

Дополнительные изображения

Модели для проектировщиков

Класс: Реле контроля тока (ID: EC001440)

ID	Описание	Значение	Ед. изм.
EF000417	Диапазон измеряемого тока	0,2...2	А
EF008242	Тип напряжения управления	Перемен./постоян. (AC/DC)
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	24...240	В
EF003980	Номин напряж питания цепи управ Us пост тока DC	24	В
IEK_F000674	Количество групп переключающих контактов	1
IEK_F000666	Номин ток контактных групп при АС-1	10	А
IEK_F000678	Макс сечение многожил кабеля с наконечниками	1х2,5	мм²
IEK_F000544	Ремонтопригодность	Нет
EF003410	Контроль макс постоян тока	Нет
IEK_F000672	Индикатор срабатывания реле	Красный светодиод (R)
IEK_F000671	Индикатор наличия напряжения	Зелёный светодиод (Un)
EF006786	Степень загрязнения	2
IEK_F000667	Номин напряжение контактной группы	250В АС /24 DC	В
EF003409	Контроль мин постоян тока	Нет
IEK_F000675	Потребляемая мощность	AC 0,09...3 ВА / DC 0,05...1,5 Вт
EF003408	Контроль макс трехфазного тока	Нет
EF008192	Мин задержка на отключение	-	с
EF000167	Вес	0,062	кг
EF003407	Контроль макс однофазного тока	Да
EF004127	Напряжение питания	24...240 В AC / 24 В	В
EF003395	Функция гистерезиса трехфазного напряж	Нет
EF003394	Функция гистерезиса однофазного напряж	Да
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
IEK_F000668	Степень защиты IP лицевая панель	IP40
EF008191	Макс задержка на отключение	-	с
EF008189	Макс задержка на включение	10	с
IEK_F000669	Степень защиты IP клеммы	IP20
IEK_F000670	Гистерезис	5	процентов
IEK_F000673	Предельные значения допусков	5	процентов
EF000008	Ширина	18	мм
IEK_F000661	Диапазон частоты питающего напряжения	50/60 ± 0,2	Гц
EF000040	Высота	90	мм
EF006785	Категория перенапряжения	3
EF001359	Рабочее положение	Любое
EF008190	Мин задержка на включение	0.1	с
IEK_F000223	Мех износостойкость	10^7	циклов
IEK_F000677	Макс сечение одножильного кабеля	1х2,5	мм²
EF000049	Глубина	64	мм
EF002386	Температура эксплуатации	-20...55	°C
IEK_F000676	Диапазон отклонения напряж питания	-15...10	процентов
EF003405	Контроль мин однофазного тока	Да
IEK_F000664	Погрешность настройки	± 5	процентов
EF003406	Контроль мин трехфазного тока	Нет
IEK_F000201	Электр износостойкость	10^6	циклов

Характеристики

class Реле контроля тока
Вес 0,062
Высота 90
Гарантийный срок, Лет 1
Гистерезис 5
Глубина 64
Диапазон измеряемого тока 0,2...2
Диапазон отклонения напряж питания -15...10
Диапазон частоты питающего напряжения 50/60 ± 0,2
Индикатор наличия напряжения Зелёный светодиод (Un)
Индикатор срабатывания реле Красный светодиод (R)
Категория перенапряжения 3
Количество групп переключающих контактов 1
Контроль макс однофазного тока Да
Контроль макс постоян тока Нет
Контроль макс трехфазного тока Нет
Контроль мин однофазного тока Да
Контроль мин постоян тока Нет
Контроль мин трехфазного тока Нет
Макс задержка на включение 10
Макс задержка на отключение -
Макс сечение многожил кабеля с наконечниками 1х2,5
Макс сечение одножильного кабеля 1х2,5
Мех износостойкость 10^7
Мин задержка на включение 0.1
Мин задержка на отключение -
Напряжение питания 24...240 В AC / 24 В
Номин напряж питания цепи управ Us пост тока DC 24
Номин напряжение контактной группы 250В АС /24 DC
Номин напряжение питания цепи управ Us AC 50 Гц 24...240
Номин ток контактных групп при АС-1 10
Погрешность настройки ± 5
Потребляемая мощность AC 0,09...3 ВА / DC 0,05...1,5 Вт
Предельные значения допусков 5
Рабочее положение Любое
Ремонтопригодность Нет
Степень загрязнения 2
Степень защиты IP клеммы IP20
Степень защиты IP лицевая панель IP40
Температура эксплуатации -20...55
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип напряжения управления Перемен./постоян. (AC/DC)
Функция гистерезиса однофазного напряж Да
Функция гистерезиса трехфазного напряж Нет
Ширина 18
Электр износостойкость 10^6
