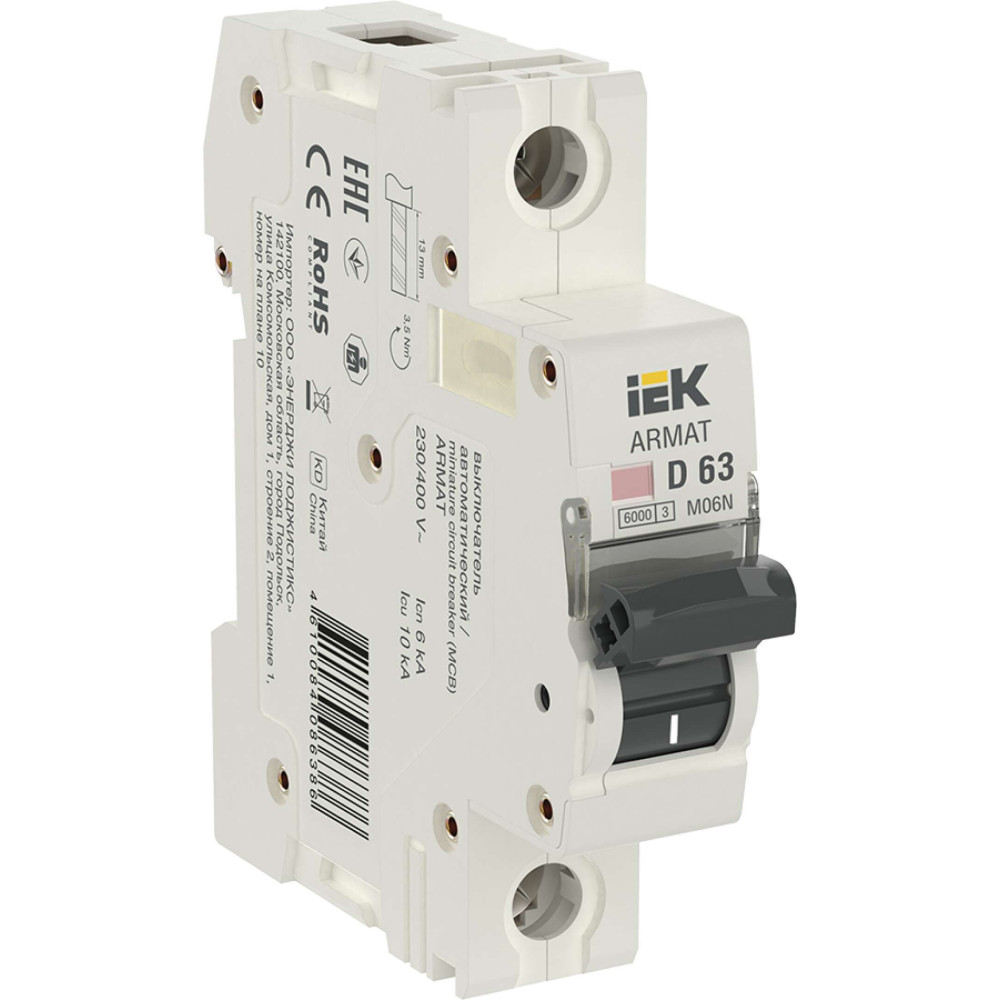

ARMAT Автоматический выключатель M06N 1P D 63А IEK

AR-M06N-1-D063

Описание
Характеристики

Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.

Преимущества

Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 6 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).

Особенности конструкции

Индикатор положения контактной группы

Двухпозиционная защелка

Маркировочная площадка с крышкой

8 заклепок корпуса для большей прочности корпуса

Газогенерирующая межконтактная перегородка для более эффективного дугогашения

Дугогасительная камера типа деионная решетка из 14 омедненных ферромагнитных пластин

Дугоотводящая ферромагнитная скоба

Механизм свободного расцепления с мгновенной коммутацией

Напайка неподвижного контакта из композита серебра AgC4

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
M06N_M10N_B_C_D_ARMAT_passp_ru_eng_1.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Монтаж

Монтаж изделия

Модели для проектировщиков

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	63.0	А
EF000228	Номинальное рабочее напряжение	400	В
EF000889	Характеристика срабатывания - кривая тока	D
EF006064	Отключающая способность	6	кА
EF001391	Количество полюсов	1
EF000187	Тип напряжения	Переменный (AC)
IEK_F000006	Сфера применения	Бытовое
EF001366	Номин напряжение изоляции Ui	500	В
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
EF007515	Рабочая температура окружающей среды	-40...70	°C
IEK_F000201	Электр износостойкость	10000	циклов
EF000267	Макс сечение входящего кабеля	25	мм²
EF005387	Потери энергии	13.0	Вт
IEK_F000023	Наличие дифференциального расцепителя	Нет
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	6.0	кА
IEK_F000015	Наличие взрывозащиты	Без взрывозащиты
IEK_F000022	Наличие электронного расцепителя	Нет
EF008618	Общ количество полюсов	1
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	6.0	кА
IEK_F000695	Вес одного полюса	0,116	кг
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF005997	Отключение нейтрали	Нет
EF002568	Класс токоограничения	3
EF008148	Возможна дополнит комплектация	Да
EF005474	Степень защиты - IP	IP20
IEK_F000020	Наличие теплового расцепителя	Да
IEK_F000012	Время срабатывания расцепителя в зоне КЗ tm	0,1	с
EF000003	Тип монтажа	на DIN-рейку
IEK_F000544	Ремонтопригодность	Нет
IEK_F000016	Тип монтажной рейки	35x7.5
EF000416	Частота	50	Гц
IEK_F000946	Возможность присоединения шин	PIN (штырь), FORK (вилка)
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF000453	Режим работы	Продолжительный-S1
IEK_F000005	Количество силовых полюсов	1
EF000034	Частота	50	Гц
EF002950	Ширина по количеству модульных расстояний	1
EF003961	Тип подключения	Винтовое соединение
IEK_F000223	Мех износостойкость	20000	циклов
EF005548	Количество защищенных полюсов	1

Характеристики

class Модульный автоматический выключатель
Вес одного полюса 0,116
Возможна дополнит комплектация Да
Возможность присоединения шин PIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне КЗ tm 0,1
Гарантийный срок, Лет 10
Класс токоограничения 3
Количество защищенных полюсов 1
Количество полюсов 1
Количество силовых полюсов 1
Макс сечение входящего кабеля 25
Мех износостойкость 20000
Наличие взрывозащиты Без взрывозащиты
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 6
Номин напряжение изоляции Ui 500
Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
Номинальное рабочее напряжение 400
Номинальный ток 63.0
Общ количество полюсов 1
Отключающая способность 6
Отключение нейтрали Нет
Потери энергии 13.0
Рабочая температура окружающей среды -40...70
Режим работы Продолжительный-S1
Ремонтопригодность Нет
Степень защиты - IP IP20
Сфера применения Бытовое
Тип монтажа на DIN-рейку
Тип монтажной рейки 35x7.5
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Характеристика срабатывания - кривая тока D
Частота 50,50
Ширина по количеству модульных расстояний 1
Электр износостойкость 10000
