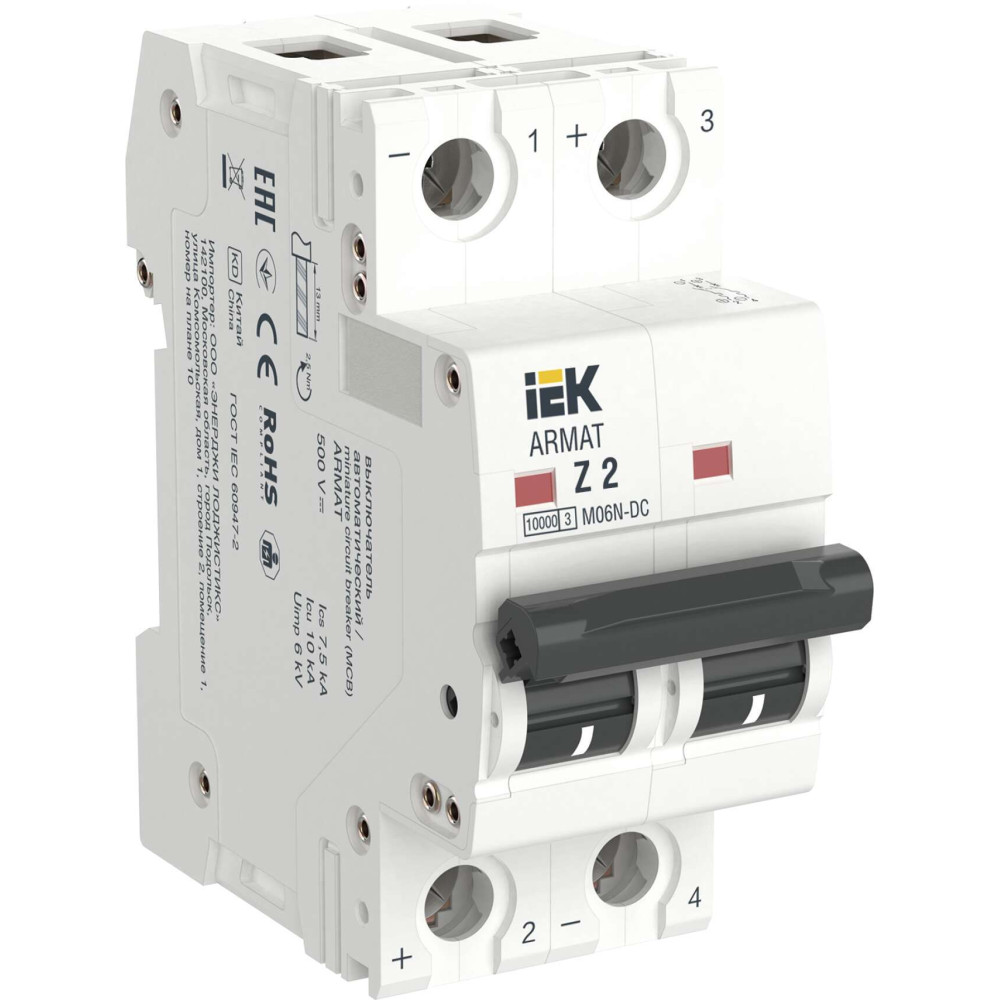

ARMAT Автоматический выключатель M06N-DC 2P Z 2А IEK

AR-M06N-2-Z002DC

Описание
Характеристики

Автоматические выключатели ARMAT серии M06N предназначены для коммутации электрических цепей постоянного тока с напряжением до 1000 В. Защищают от токов короткого замыкания и перегрузки, а также выполняют функции управления и секционирования. Есть возможность подключения шинами PIN, FORK. 160 типоисполнений на 15 номинальных токов от 1 до 63 А.

Преимущества

Увеличенная прочность конструкции.
Высокая скорость срабатывания.
Ресурс 20000 циклов.
Улучшенная дугогасительная камера.
Соответствие стандартам ГОСТ.
Регулярно проходят проверки и тестирование на заводах компании.
Всегда есть в наличии на складе.

Особенности конструкции

Механизм свободного расцепления с мгновенной коммутацией

7 заклепок корпуса для большей прочности корпуса

Напайка неподвижного контакта из композита серебра AgC4

Постоянный магнит под неподвижным контактном для организации магнитного дутья и эффективного дугогашения

Дугогасительная камера типа деионная решетка из 14 омедненных ферромагнитных пластин

Двухпозиционная защелка

Газогенерирующая межполюсная перегородка с ферромагнитной вставкой для более эффективного дугогашения

Индикатор положения контактной группы

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
M06N-DC_Z_L_K_ARMAT_passp_ru-eng_2.pdf

Схемы подключения

Дополнительные изображения

Монтаж

Монтаж изделия

Модели для проектировщиков

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	2.0	А
EF000228	Номинальное рабочее напряжение	440	В
EF000889	Характеристика срабатывания - кривая тока	Z
EF006064	Отключающая способность	10	кА
EF001391	Количество полюсов	2
EF000187	Тип напряжения	Постоянный (DC)
IEK_F000006	Сфера применения	Промышленное и бытовое
EF008148	Возможна дополнит комплектация	Да
IEK_F000946	Возможность присоединения шин	PIN (штырь), FORK (вилка)
EF007007	Тип расцепителя	Термомагнитный
EF005387	Потери энергии	6.0	Вт
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	10.0	кА
EF008618	Общ количество полюсов	2
EF002950	Ширина по количеству модульных расстояний	2
EF001541	С задержкой	Нет
EF005548	Количество защищенных полюсов	2
EF007343	Сечение многожильного гибкого провода	1...25	мм²
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	10.0	кА
EF000267	Макс сечение входящего кабеля	25	мм²
EF000003	Тип монтажа	на DIN-рейку
EF005474	Степень защиты - IP	IP20
EF007515	Рабочая температура окружающей среды	-40...70	°C
EF000416	Частота	-	Гц
EF001366	Номин напряжение изоляции Ui	500	В
EF007337	Сечение одножильного жёсткого провода	1...25	мм²
EF002570	Степень загрязнения	2
IEK_F000005	Количество силовых полюсов	2
IEK_F000223	Мех износостойкость	20000	циклов
EF003961	Тип подключения	Винтовое соединение
EF008799	Номин напряжение постоян тока - DC	440	В
IEK_F000201	Электр износостойкость	6000	циклов
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
IEK_F000695	Вес одного полюса	0,118	кг

Характеристики

class Модульный автоматический выключатель
Вес одного полюса 0,118
Возможна дополнит комплектация Да
Возможность присоединения шин PIN (штырь), FORK (вилка)
Гарантийный срок, Лет 10
Количество защищенных полюсов 2
Количество полюсов 2
Количество силовых полюсов 2
Макс сечение входящего кабеля 25
Мех износостойкость 20000
Номин импульсное выдерживаемое напряжение 6
Номин напряжение изоляции Ui 500
Номин напряжение постоян тока - DC 440
Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
Номинальное рабочее напряжение 440
Номинальный ток 2.0
Общ количество полюсов 2
Отключающая способность 10
Потери энергии 6.0
Рабочая температура окружающей среды -40...70
С задержкой Нет
Сечение многожильного гибкого провода 1...25
Сечение одножильного жёсткого провода 1...25
Степень загрязнения 2
Степень защиты - IP IP20
Сфера применения Промышленное и бытовое
Тип монтажа на DIN-рейку
Тип напряжения Постоянный (DC)
Тип подключения Винтовое соединение
Тип расцепителя Термомагнитный
Характеристика срабатывания - кривая тока Z
Частота -,-
Ширина по количеству модульных расстояний 2
Электр износостойкость 6000
