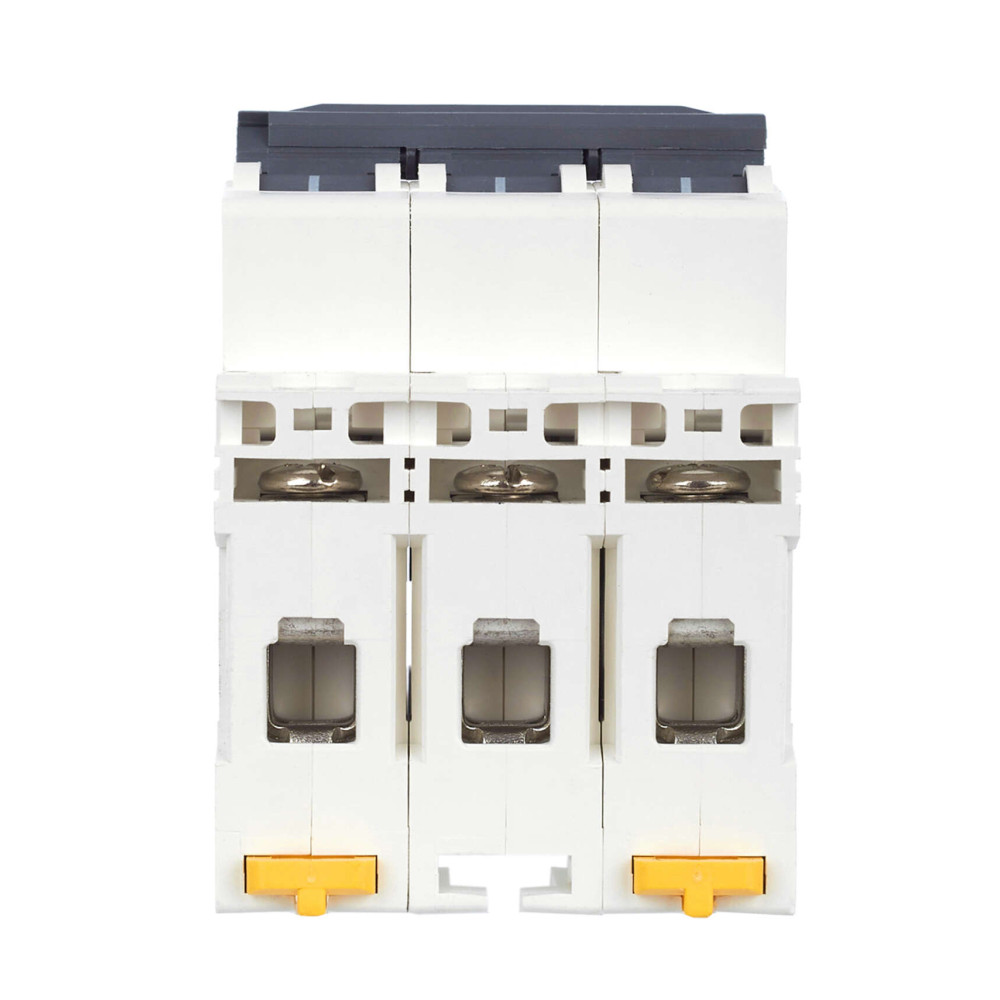

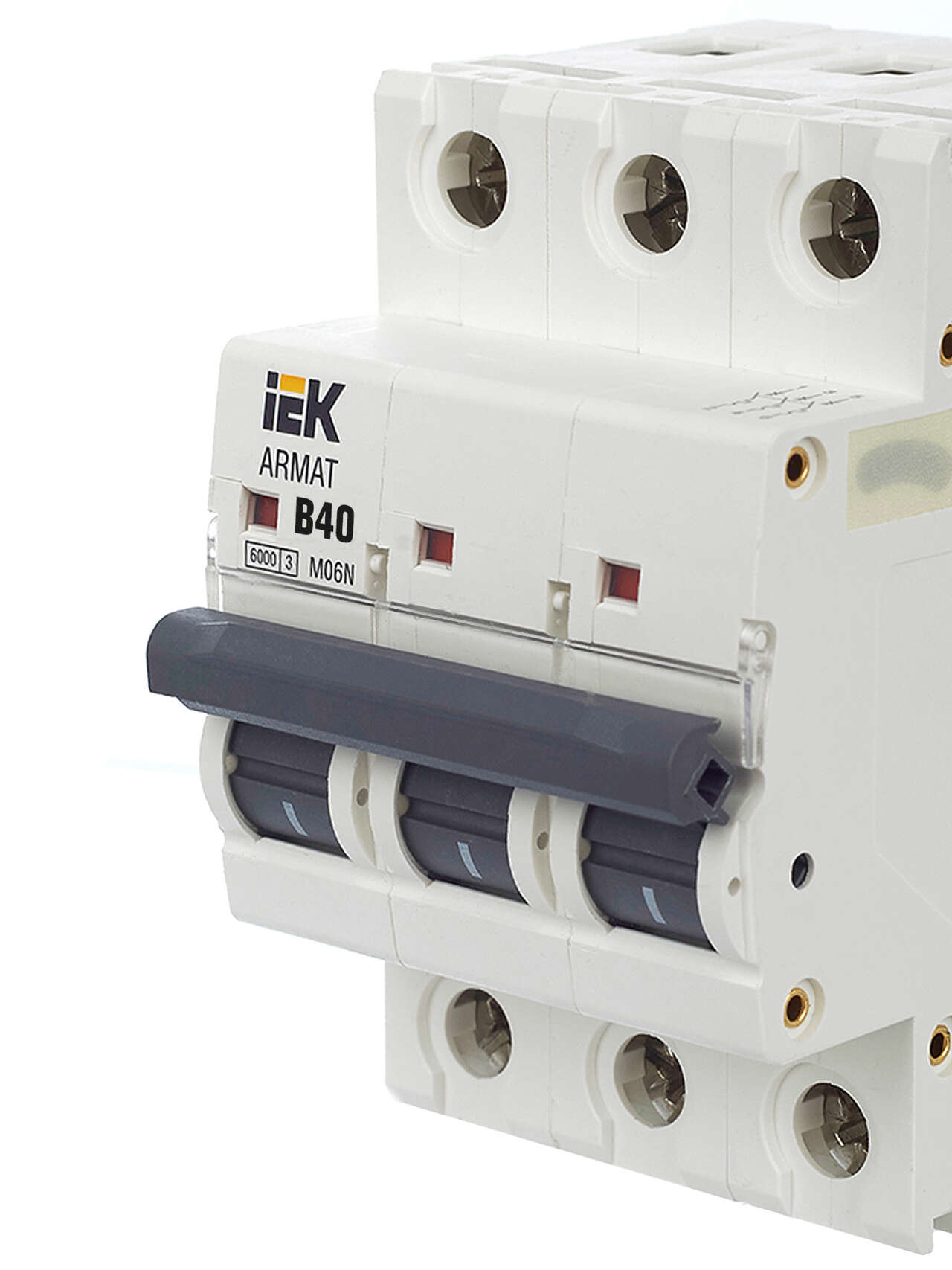

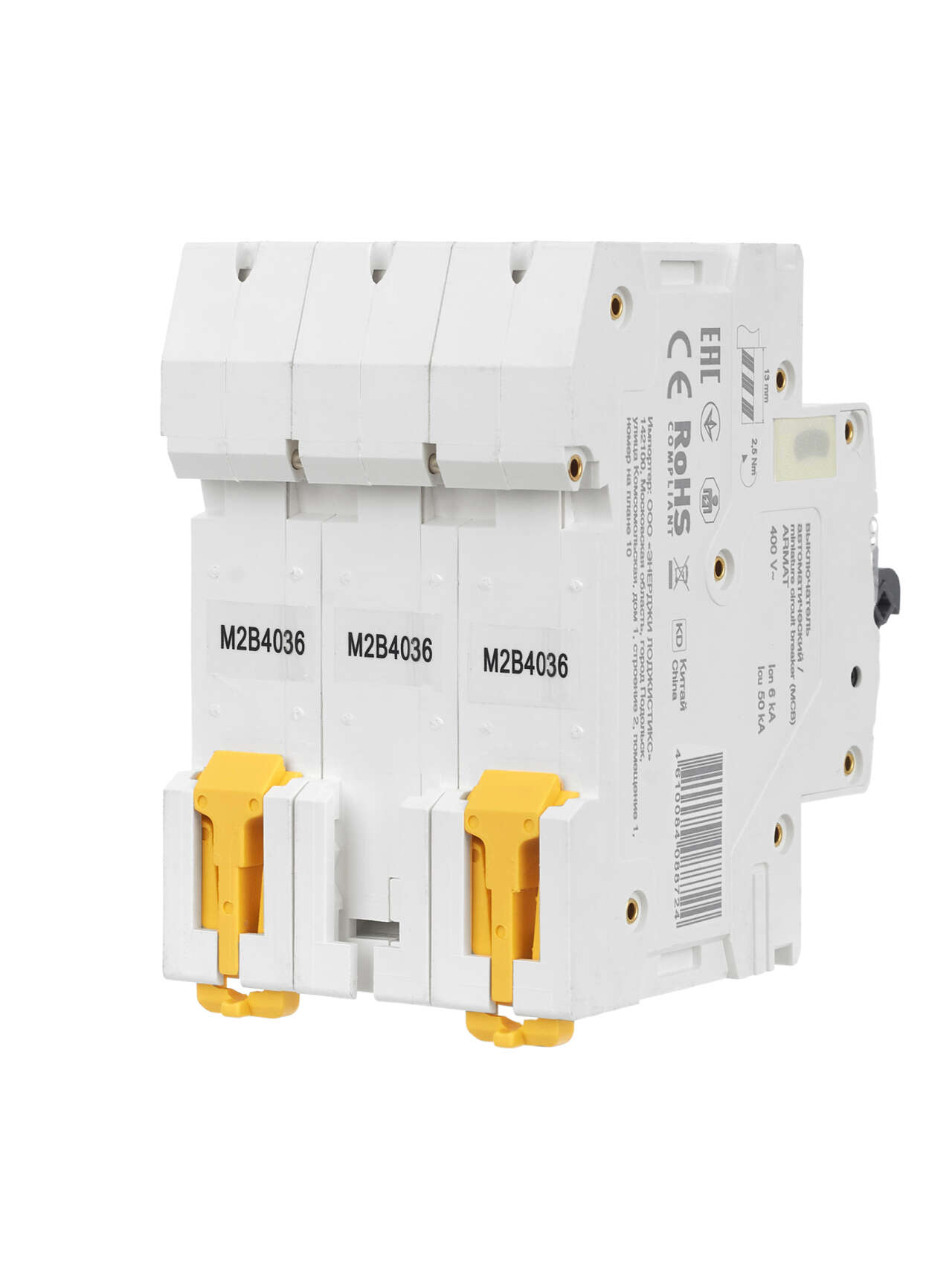

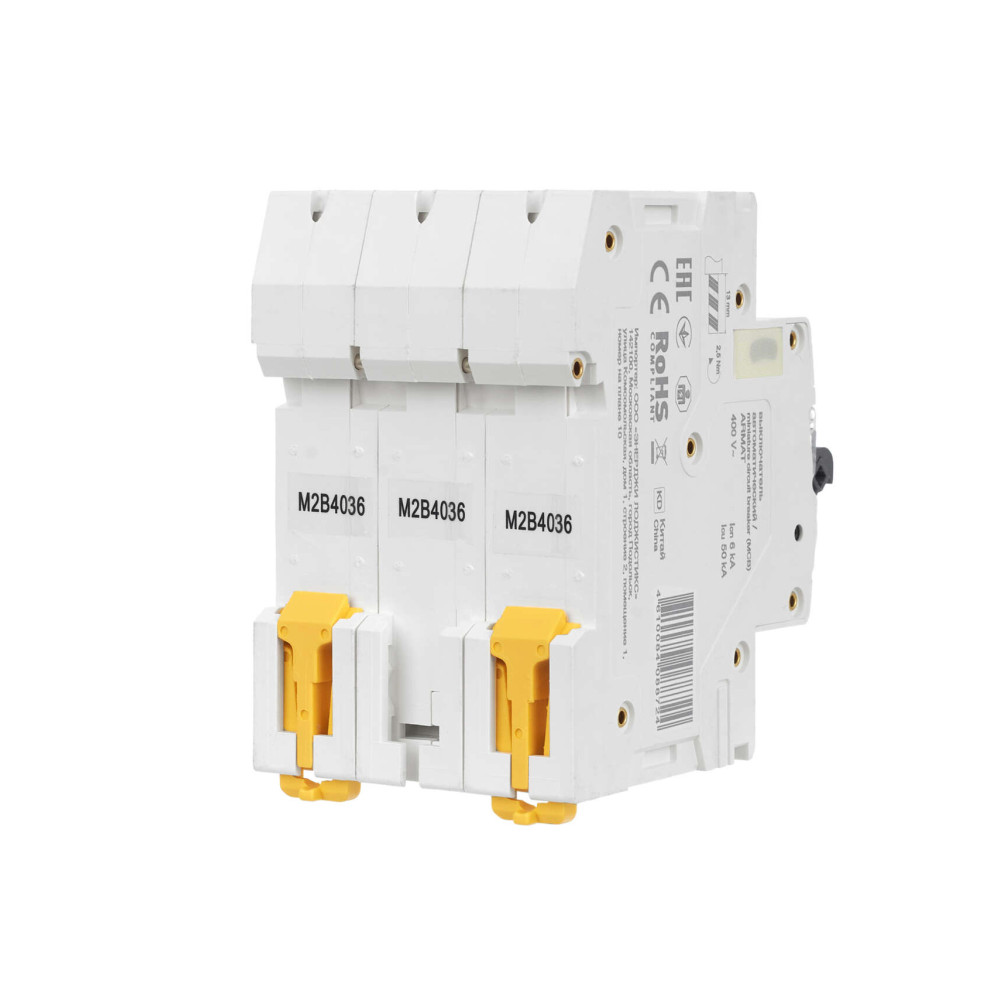

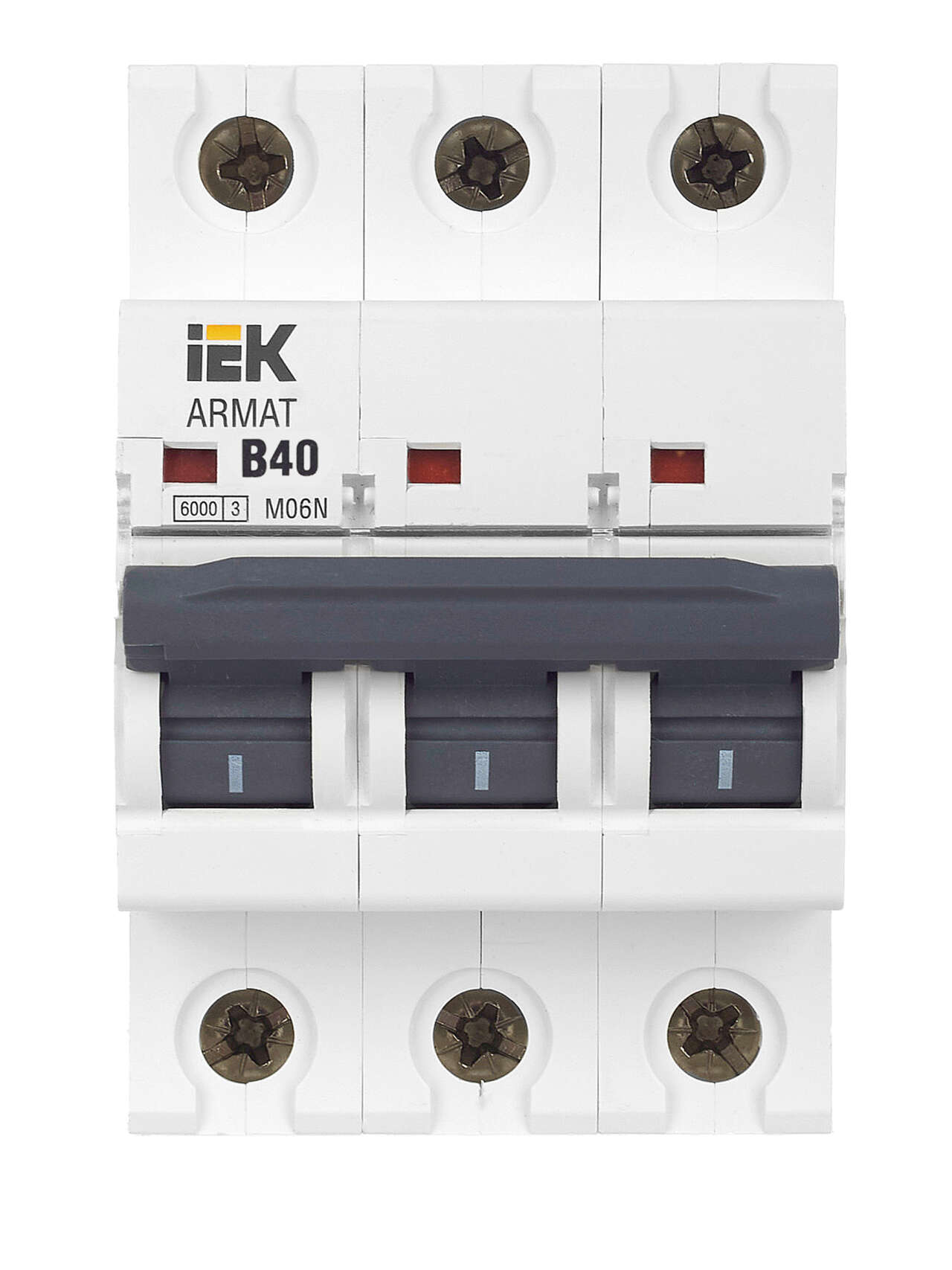

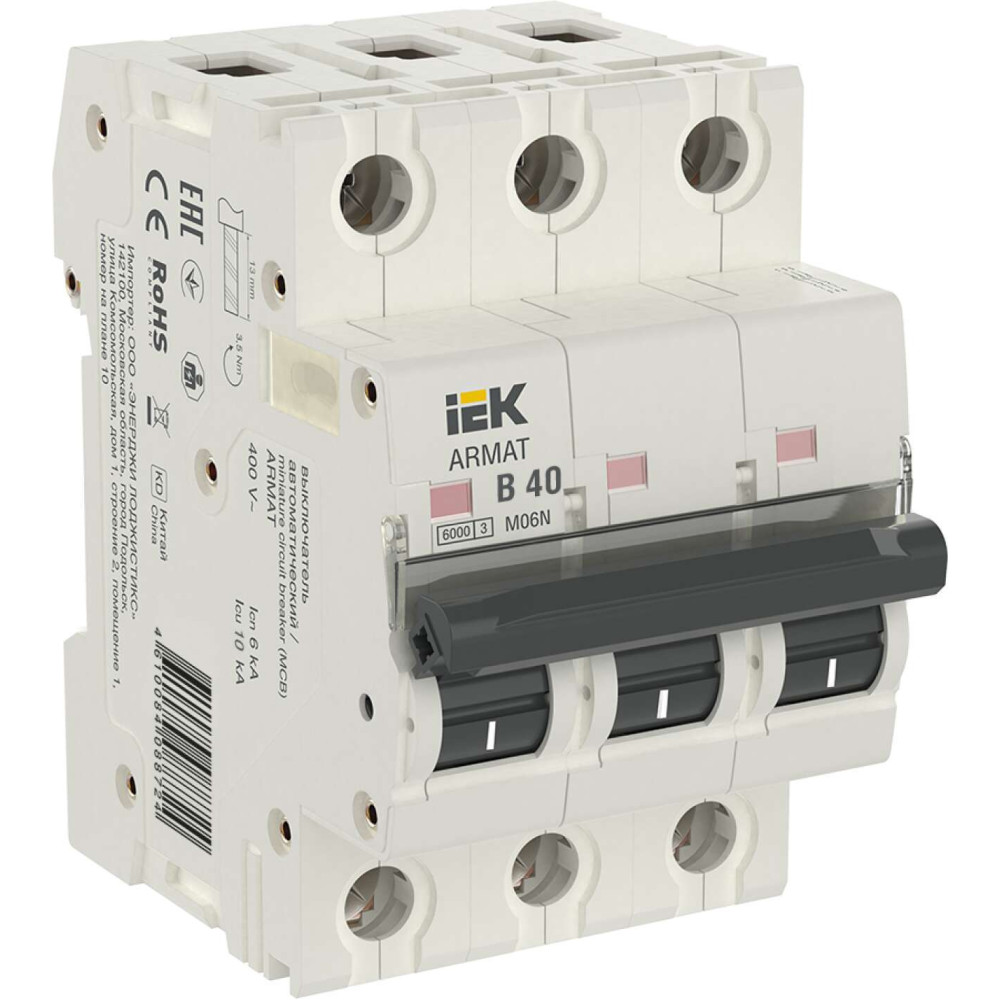

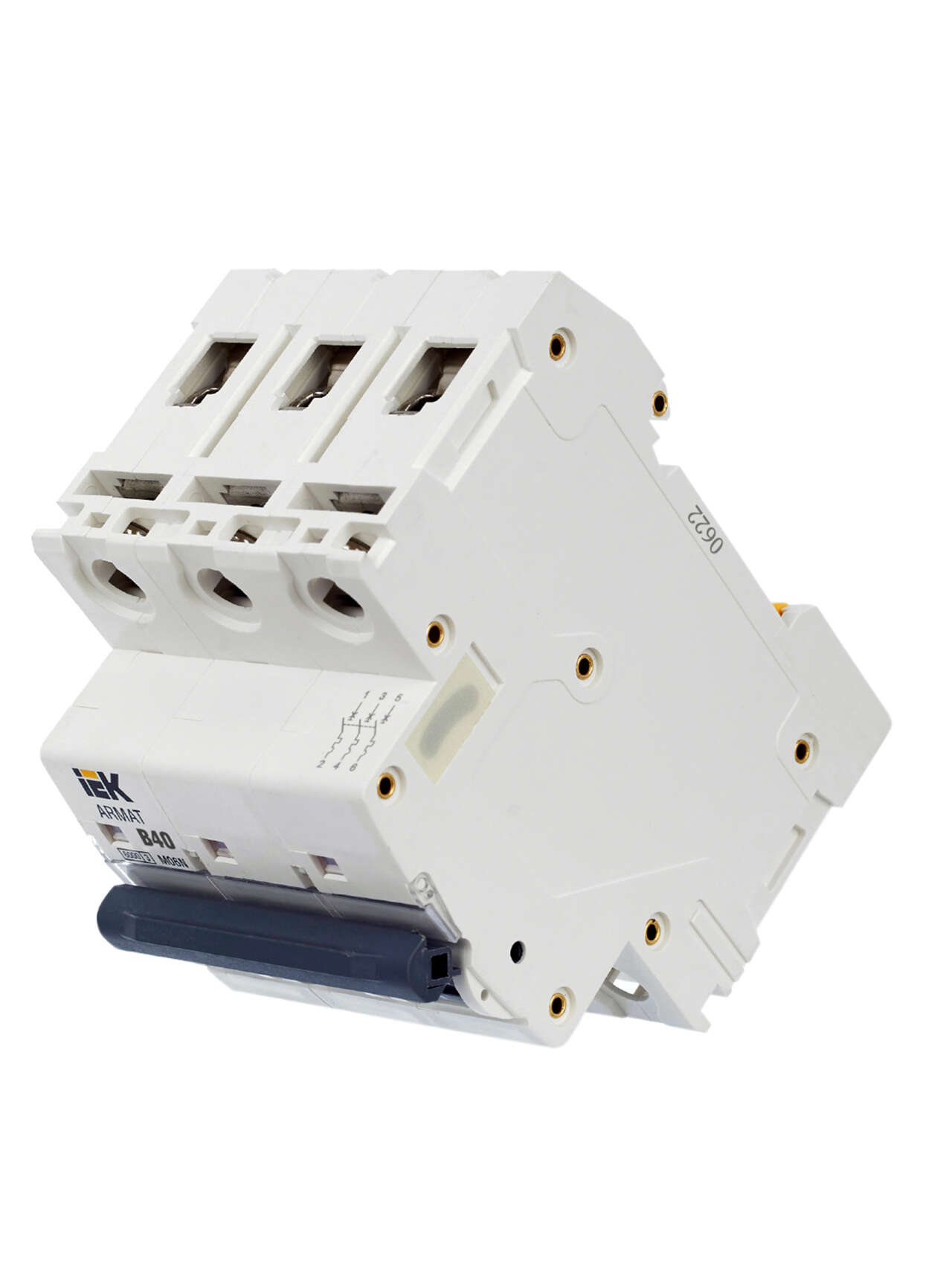

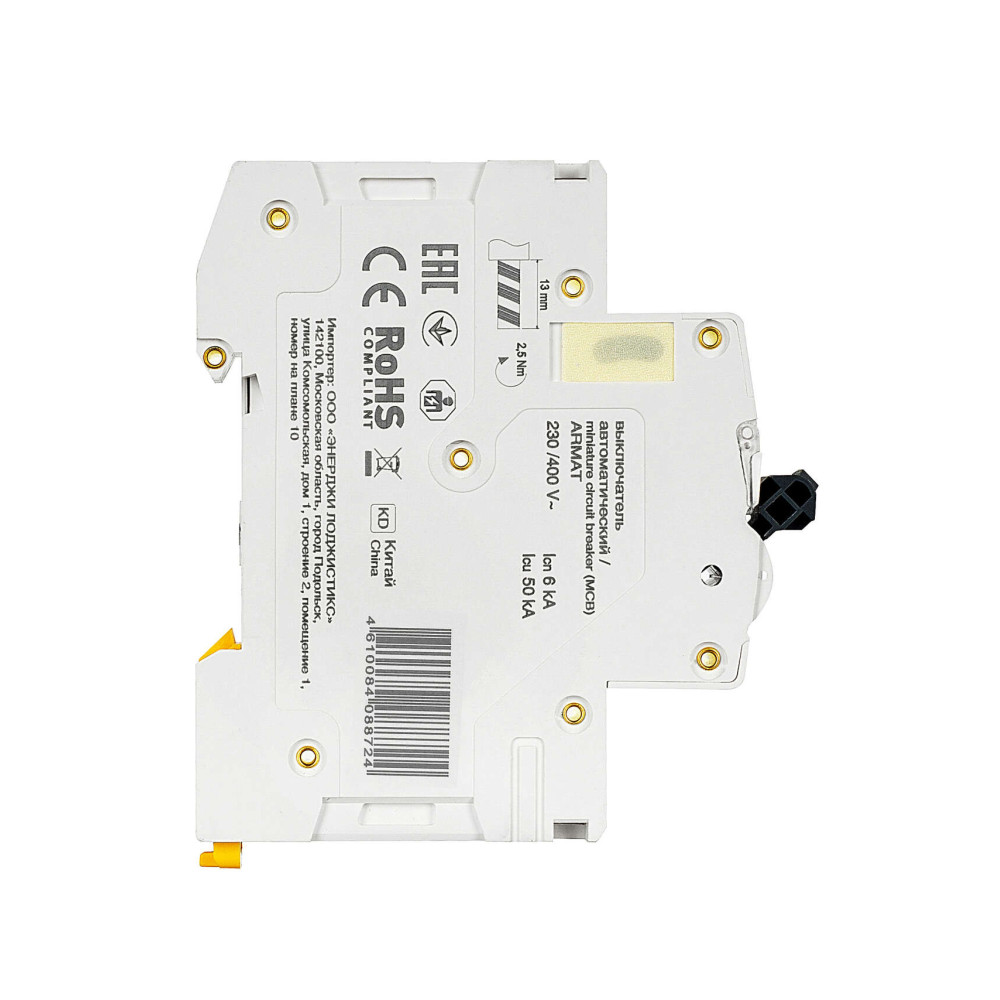

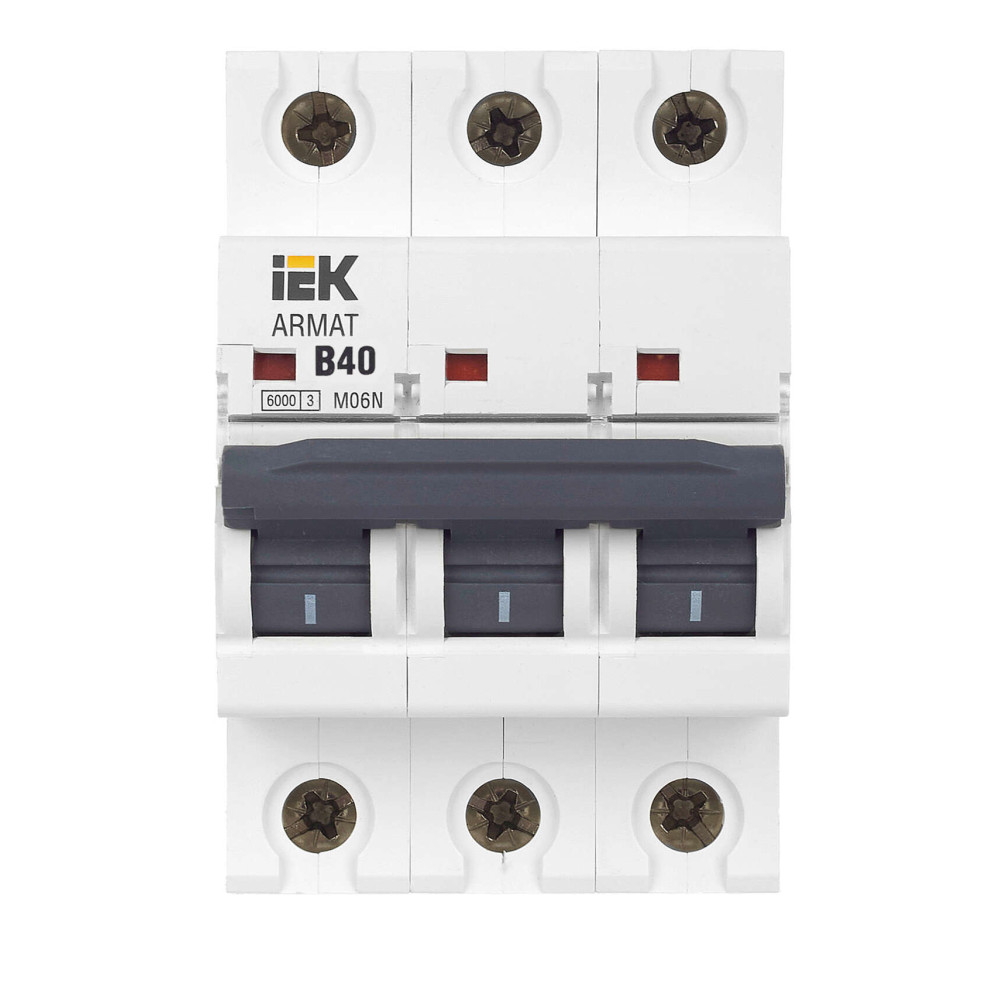

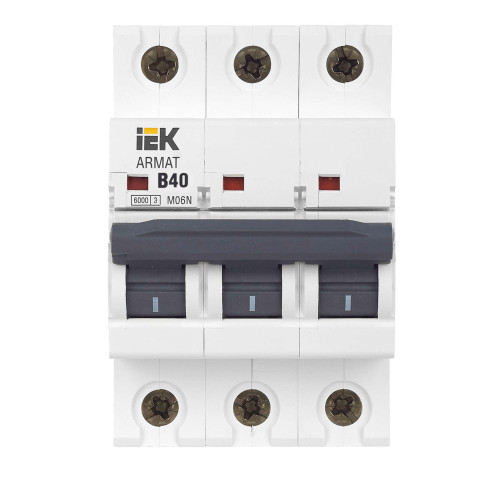

ОформитьARMAT Автоматический выключатель M06N 3P B 40А IEK
AR-M06N-3-B040
Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.

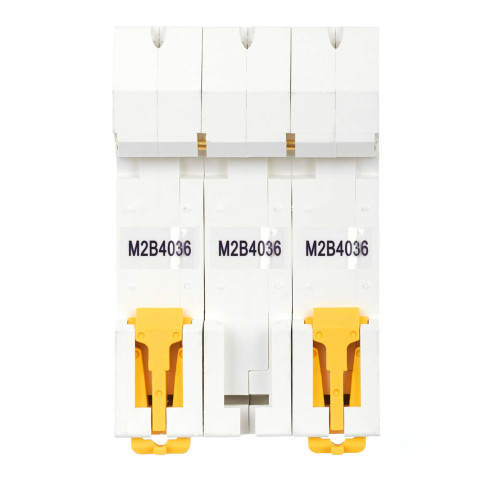

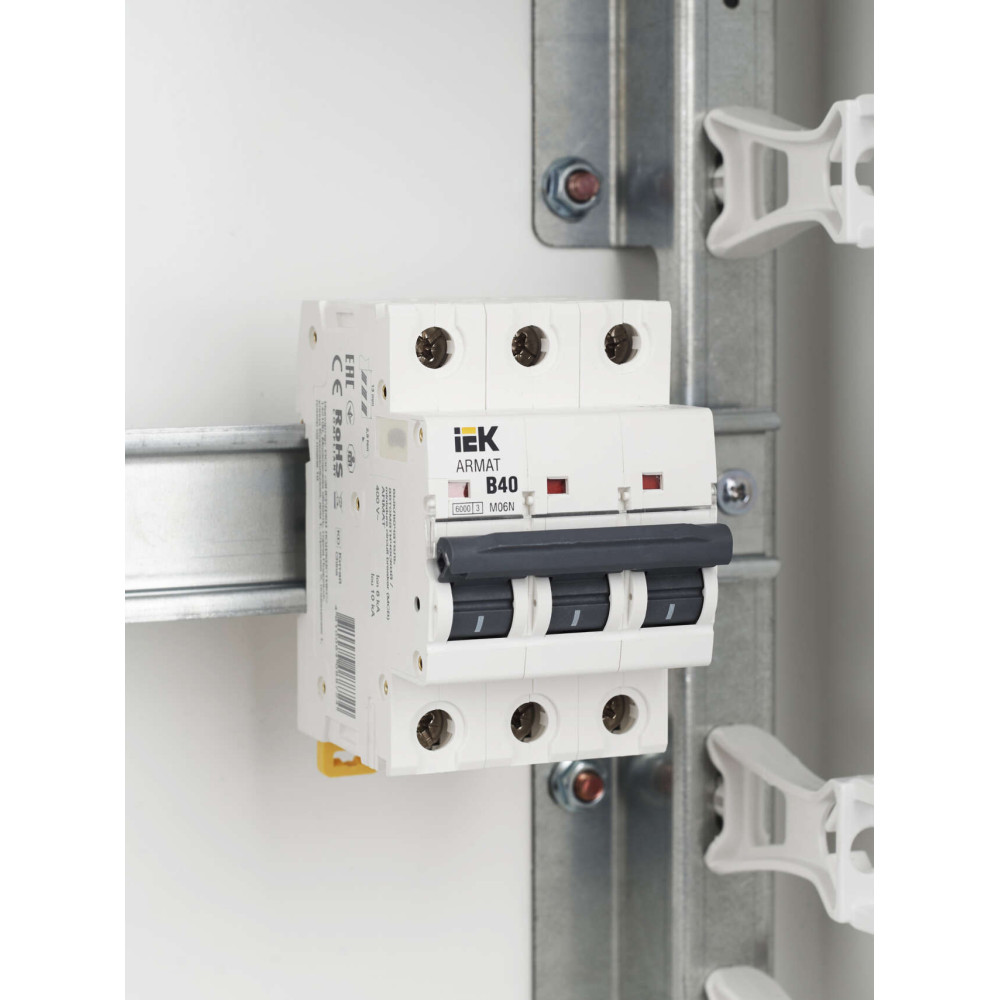

- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 6 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Особенности конструкции

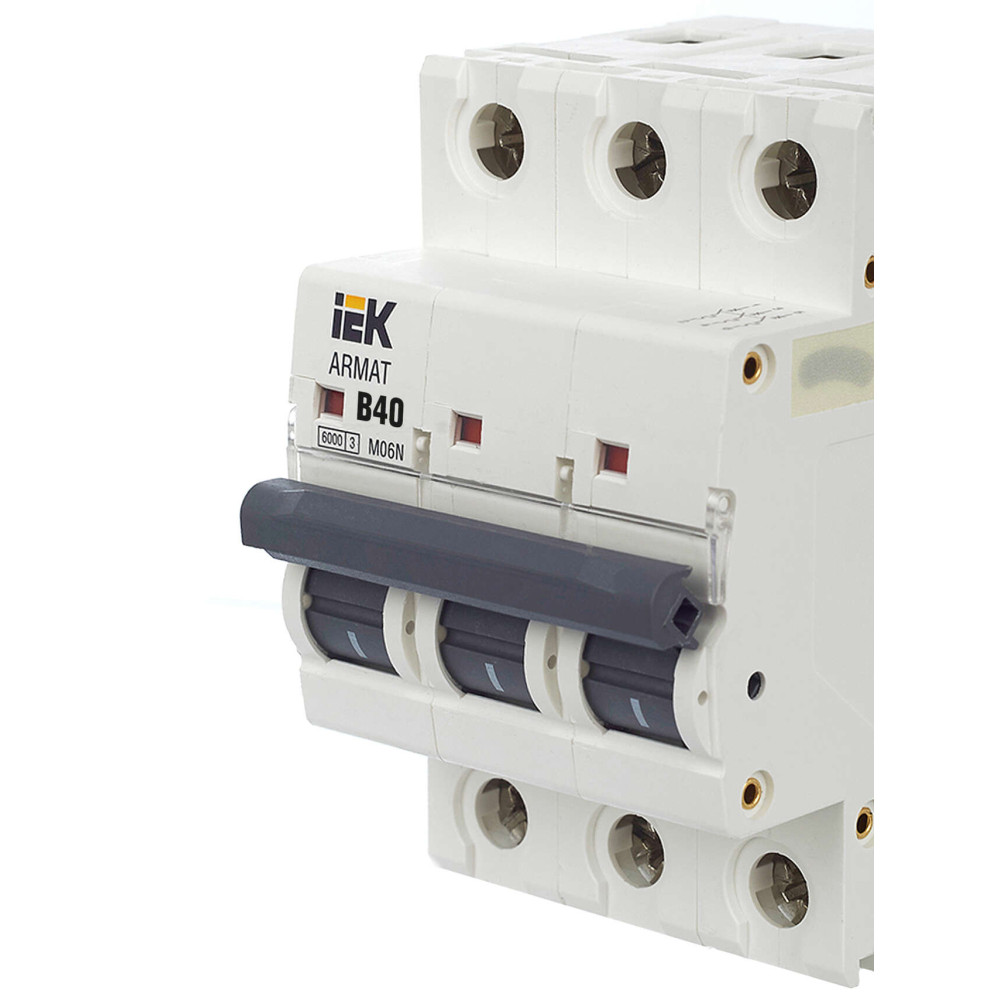

Индикатор положения контактной группы

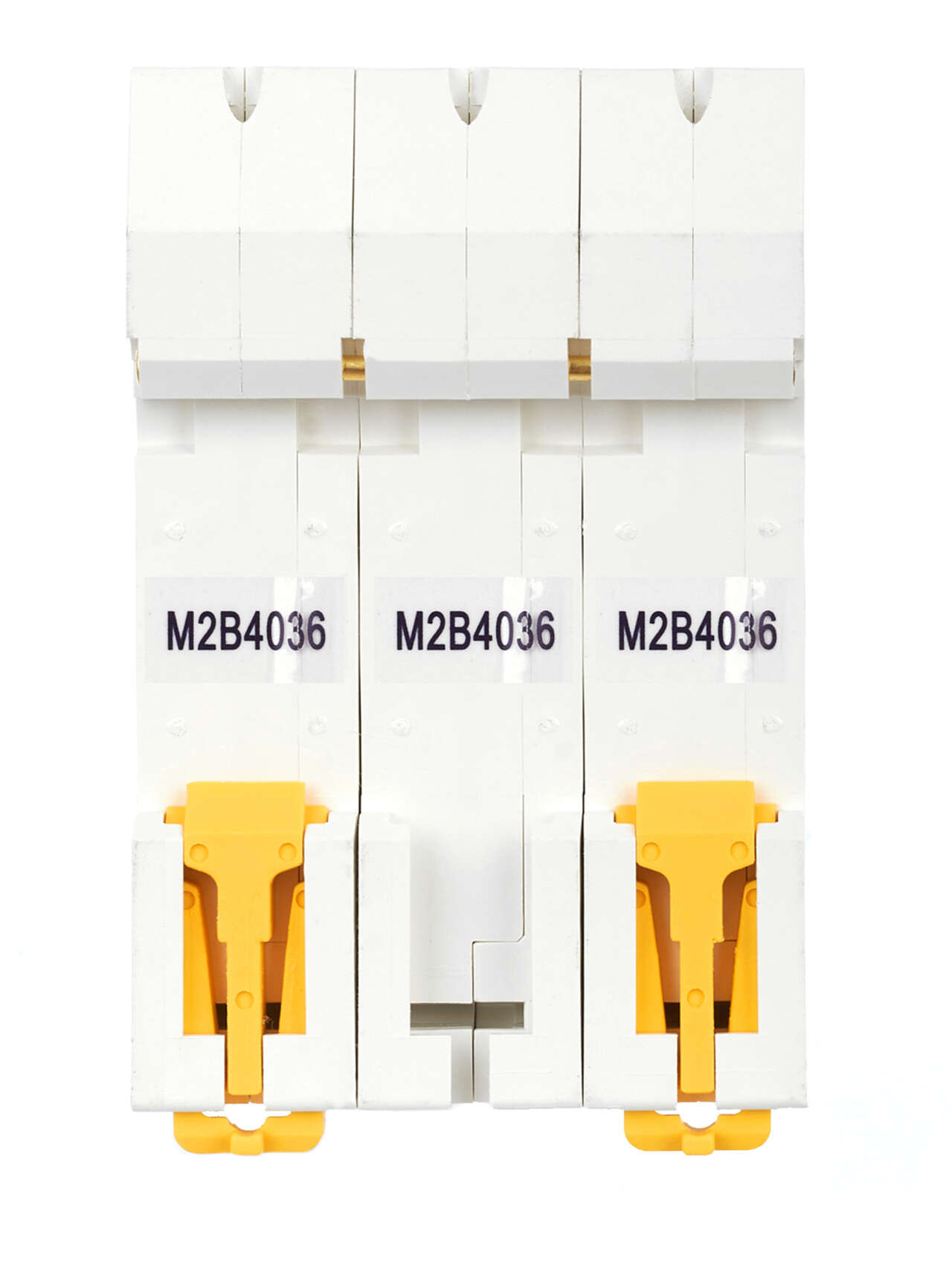

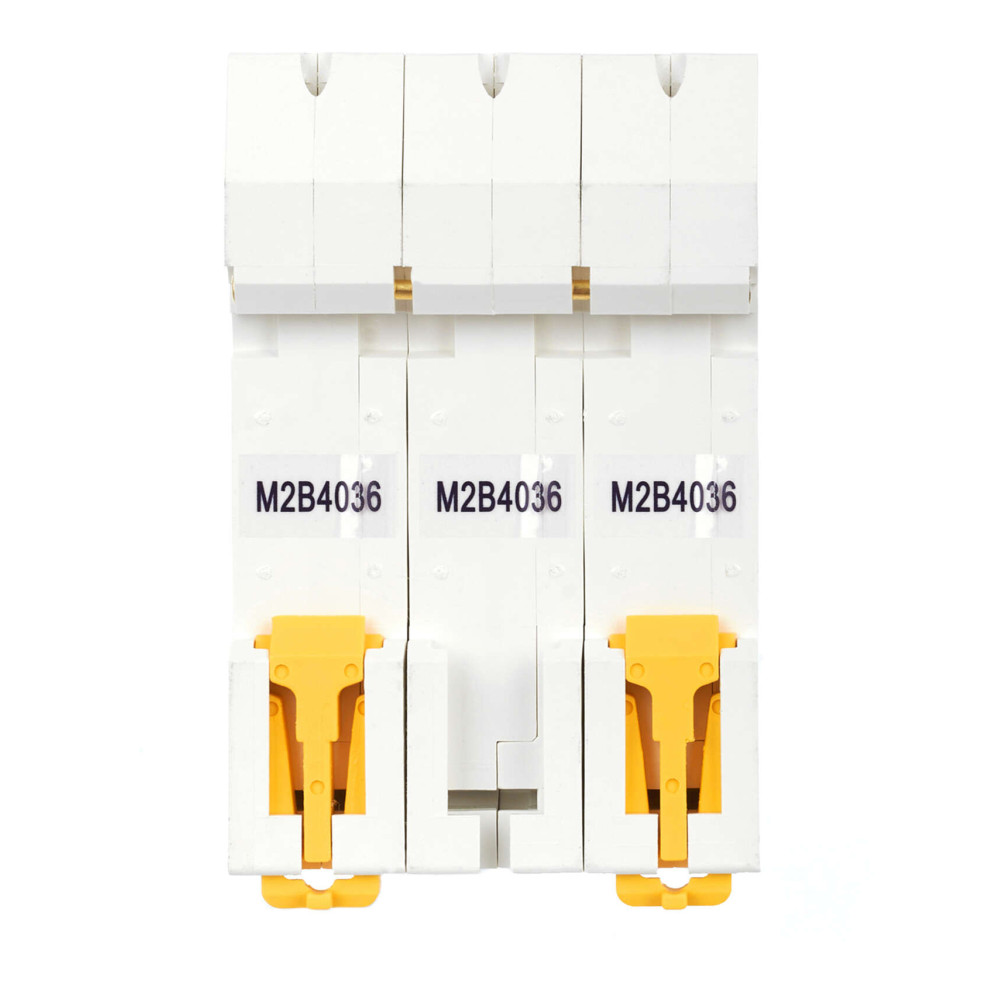

Двухпозиционная защелка
Маркировочная площадка с крышкой
8 заклепок корпуса для большей прочности корпуса
Газогенерирующая межконтактная перегородка для более эффективного дугогашения
Дугогасительная камера типа деионная решетка из 14 омедненных ферромагнитных пластин
Дугоотводящая ферромагнитная скоба
Механизм свободного расцепления с мгновенной коммутацией
Напайка неподвижного контакта из композита серебра AgC4
Документация
Сертификаты
Схемы подключения
Дополнительные изображения
- Изображение
M06N_M10N_ARMAT_manual_ru-eng_2_G.jpg - Изображение
AR-M06N-3-B040_DOP_4.jpg - Изображение
AR-M06N-3-B040_DOP_2.jpg - Изображение
listovka_ARMAT_modulnoe_oborudovanie.pdf - Изображение
M06N_M10N_ARMAT_manual_ru-eng_2_DOP_MI.jpg - Изображение
AR-M06N-3-B040_DOP_6.jpg - Изображение
AR-M06N-3-B040_DOP_11.jpg - Изображение
AR-M06N-3-B040_DOP_3.jpg - Изображение
AR-M06N-3-B040_DOP_7.jpg - Изображение
AR-M06N-3-B040_DOP_10.jpg - Изображение
AR-M06N-3-B040_DOP_8.jpg - Изображение
M06N_M10N_ARMAT_manual_ru-eng_2_S.jpg - Изображение
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Модульный автоматический выключатель
- Вес одного полюса 0,116
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь), FORK (вилка)
- Время срабатывания расцепителя в зоне КЗ tm 0,1
- Гарантийный срок, Лет 10
- Класс токоограничения 3
- Количество защищенных полюсов 3
- Количество полюсов 3
- Количество силовых полюсов 3
- Макс сечение входящего кабеля 25
- Мех износостойкость 20000
- Наличие взрывозащиты Без взрывозащиты
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение изоляции Ui 500
- Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
- Номинальное рабочее напряжение 400
- Номинальный ток 40.0
- Общ количество полюсов 3
- Отключающая способность 6
- Отключение нейтрали Нет
- Потери энергии 22.5
- Рабочая температура окружающей среды -40...70
- Режим работы Продолжительный-S1
- Ремонтопригодность Нет
- Степень защиты - IP IP20
- Сфера применения Бытовое
- Тип монтажа на DIN-рейку
- Тип монтажной рейки 35x7.5
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока B
- Частота 50,50
- Ширина по количеству модульных расстояний 3
- Электр износостойкость 10000
В наличии на складе: 164 шт.
3010р.
- На складе: 164
- Код товара: AR-M06N-3-B040
- Артикул: AR-M06N-3-B040
