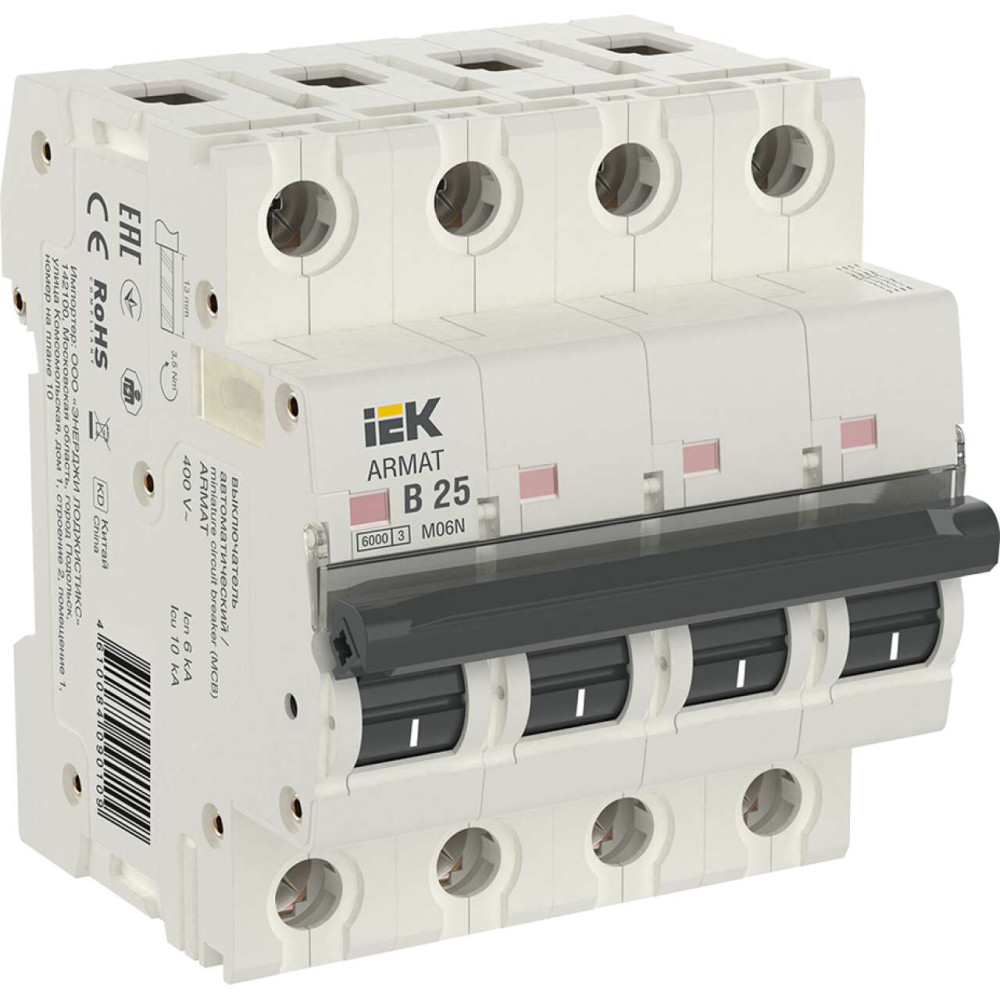

ОформитьARMAT Автоматический выключатель M06N 4P B 25А IEK
AR-M06N-4-B025
Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 6 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Особенности конструкции
Механизм свободного расцепления с мгновенной коммутацией
Напайка неподвижного контакта из композита серебра AgC4
Индикатор положения контактной группы
Двухпозиционная защелка
Маркировочная площадка с крышкой
8 заклепок корпуса для большей прочности корпуса
Газогенерирующая межконтактная перегородка для более эффективного дугогашения
Дугогасительная камера типа деионная решетка из 14 омедненных ферромагнитных пластин
Дугоотводящая ферромагнитная скоба
Документация
Сертификаты
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Модульный автоматический выключатель
- Вес одного полюса 0,116
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь), FORK (вилка)
- Время срабатывания расцепителя в зоне КЗ tm 0,1
- Гарантийный срок, Лет 10
- Класс токоограничения 3
- Количество защищенных полюсов 4
- Количество полюсов 4
- Количество силовых полюсов 4
- Макс сечение входящего кабеля 25
- Мех износостойкость 20000
- Наличие взрывозащиты Без взрывозащиты
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение изоляции Ui 500
- Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
- Номинальное рабочее напряжение 400
- Номинальный ток 25.0
- Общ количество полюсов 4
- Отключающая способность 6
- Отключение нейтрали Нет
- Потери энергии 18.0
- Рабочая температура окружающей среды -40...70
- Режим работы Продолжительный-S1
- Ремонтопригодность Нет
- Степень защиты - IP IP20
- Сфера применения Бытовое
- Тип монтажа на DIN-рейку
- Тип монтажной рейки 35x7.5
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока B
- Частота 50,50
- Ширина по количеству модульных расстояний 4
- Электр износостойкость 10000
В наличии на складе: 47 шт.
3960р.
- На складе: 47
- Код товара: AR-M06N-4-B025
- Артикул: AR-M06N-4-B025
