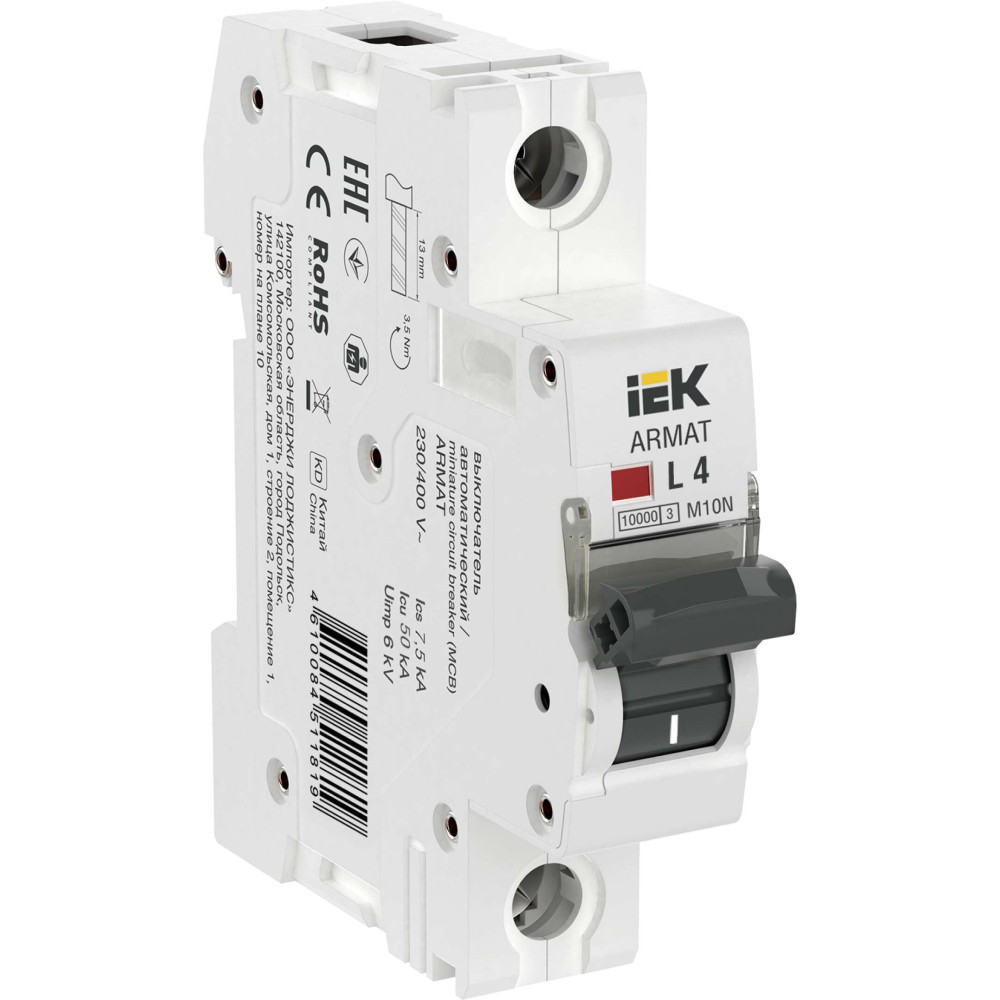

ARMAT Автоматический выключатель M10N 1P L 4А IEK
569-AR-M10N-1-L004
Автоматические выключатели M10N предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку.
Модульные автоматические выключатели с характеристиками Z, K, L успешно прошли испытания по стандарту IEC 60947-2. Обладают всеми преимуществами модульного оборудования серии ARMAT: повышенной прочностью корпуса, усиленной дугогасительной камерой, независимым механизмом расцепления и т.д.
Данный тип выключателей рекомендуются к применению в вводно-распределительных устройствах для объектов промышленной и энергетической инфраструктуры.
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 10 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Особенности конструкции
Механизм свободного расцепления с мгновенной коммутацией
Керамическая межполюсная перегородка для более эффективного дугогашения
Маркировочная площадка с крышкой
Двухпозиционная защелка
Индикатор положения контактной группы
Напайка неподвижного контакта из композита серебра AgC4
8 заклепок корпуса для большей прочности корпуса
Дугогасительная камера типа деионная решетка из 14 омедненных ферромагнитных пластин
Документация
Сертификаты
Дополнительные изображения
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Модульный автоматический выключатель
- Вес одного полюса 0,118
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь), FORK (вилка)
- Гарантийный срок, Лет 10
- Количество защищенных полюсов 1
- Количество полюсов 1
- Макс сечение входящего кабеля 25
- Мех износостойкость 20000
- Наличие взрывозащиты Без взрывозащиты
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение изоляции Ui 500
- Номин отключающая способность 7.5
- Номин отключающая способность при коротком замыкании EN 60898 пр 7.5
- Номин отключающая способность при коротком замыкании EN 60898 пр 7.5
- Номин раб напряжение 400
- Общ количество полюсов 1
- Отключающая способность по EN 60898 7,5
- Отключающая способность по IEC 60947-2 10
- Отключение нейтрали Нет
- Подходит для выключателя-разъединителя Да
- Подходит для защитного выкл двигателя Нет
- Потери энергии 3.0
- Рабочая температура окружающей среды -5...40
- Режим работы Продолжительный-S1
- Ремонтопригодность Нет
- Сечение многожильного гибкого провода 1...25
- Сечение одножильного жёсткого провода 1...25
- Степень защиты - IP IP20
- Сфера применения Бытовое
- Тип монтажа на DIN-рейку
- Тип монтажной рейки ТН-35
- Тип напряжения Переменный (AC)
- Тип напряжения управления Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока Прочее
- Частота 50,50
- Ширина по количеству модульных расстояний 1
- Электр износостойкость 10000
В наличии на складе: 116 шт.
11830.00р.
- На складе
- Код товара: AR-M10N-1-L004
- Артикул: 569-AR-M10N-1-L004
