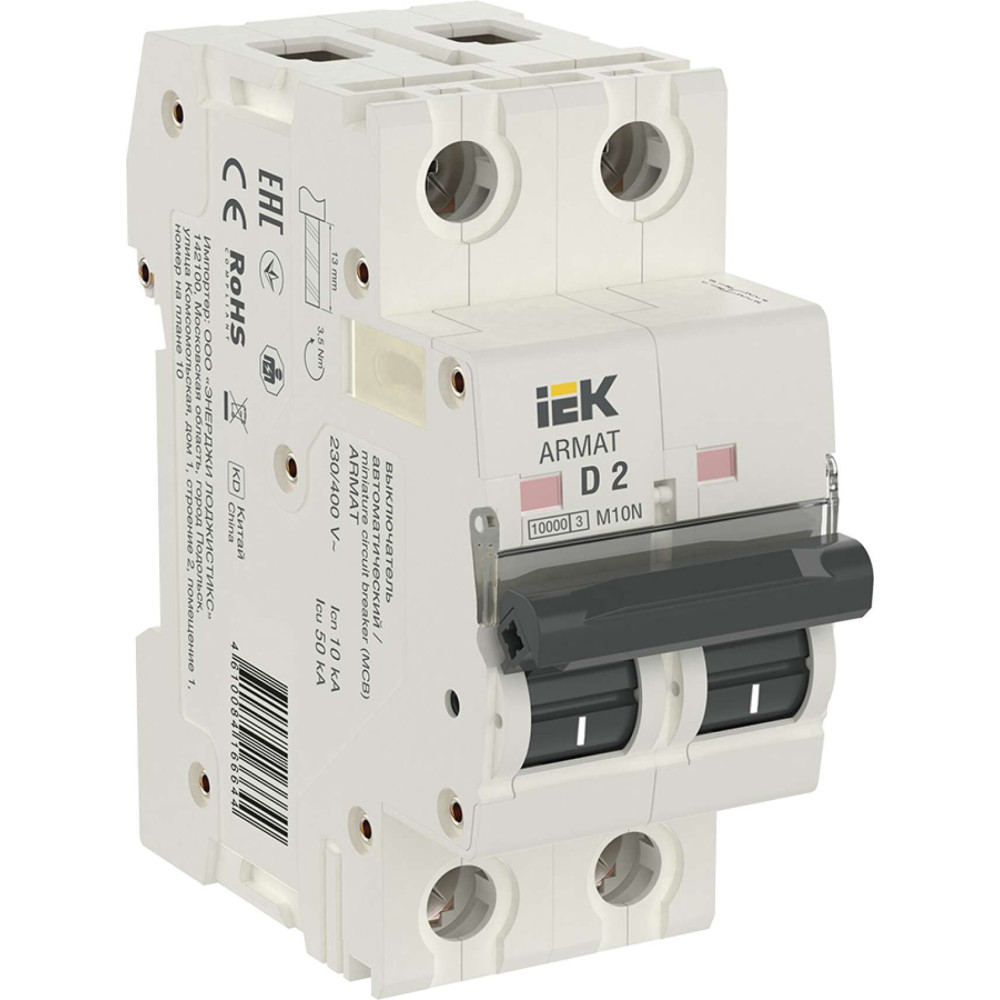

ARMAT Автоматический выключатель M10N 2P D 2А IEK
AR-M10N-2-D002
Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 10 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Особенности конструкции
Керамическая межполюсная перегородка для более эффективного дугогашения
Маркировочная площадка с крышкой
Двухпозиционная защелка
Индикатор положения контактной группы
Напайка неподвижного контакта из композита серебра AgC4
8 заклепок корпуса для большей прочности корпуса
Дугогасительная камера типа деионная решетка из 14 омедненных ферромагнитных пластин
Механизм свободного расцепления с мгновенной коммутацией
Документация
Сертификаты
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Модульный автоматический выключатель
- Вес одного полюса 0,116
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь), FORK (вилка)
- Время срабатывания расцепителя в зоне КЗ tm 0,1
- Гарантийный срок, Лет 10
- Класс токоограничения 3
- Количество защищенных полюсов 2
- Количество полюсов 2
- Количество силовых полюсов 2
- Макс сечение входящего кабеля 25
- Мех износостойкость 20000
- Наличие взрывозащиты Без взрывозащиты
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение изоляции Ui 500
- Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
- Номинальное рабочее напряжение 400
- Номинальный ток 2.0
- Общ количество полюсов 2
- Отключающая способность 10
- Отключение нейтрали Нет
- Потери энергии 6.0
- Рабочая температура окружающей среды -40...70
- Режим работы Продолжительный-S1
- Ремонтопригодность Нет
- Степень защиты - IP IP20
- Сфера применения Бытовое
- Тип монтажа на DIN-рейку
- Тип монтажной рейки 35x7.5
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока D
- Частота 50,50
- Ширина по количеству модульных расстояний 2
- Электр износостойкость 10000
В наличии на складе: 6 шт.
4710р.
- На складе: 6
- Код товара: AR-M10N-2-D002
- Артикул: AR-M10N-2-D002
