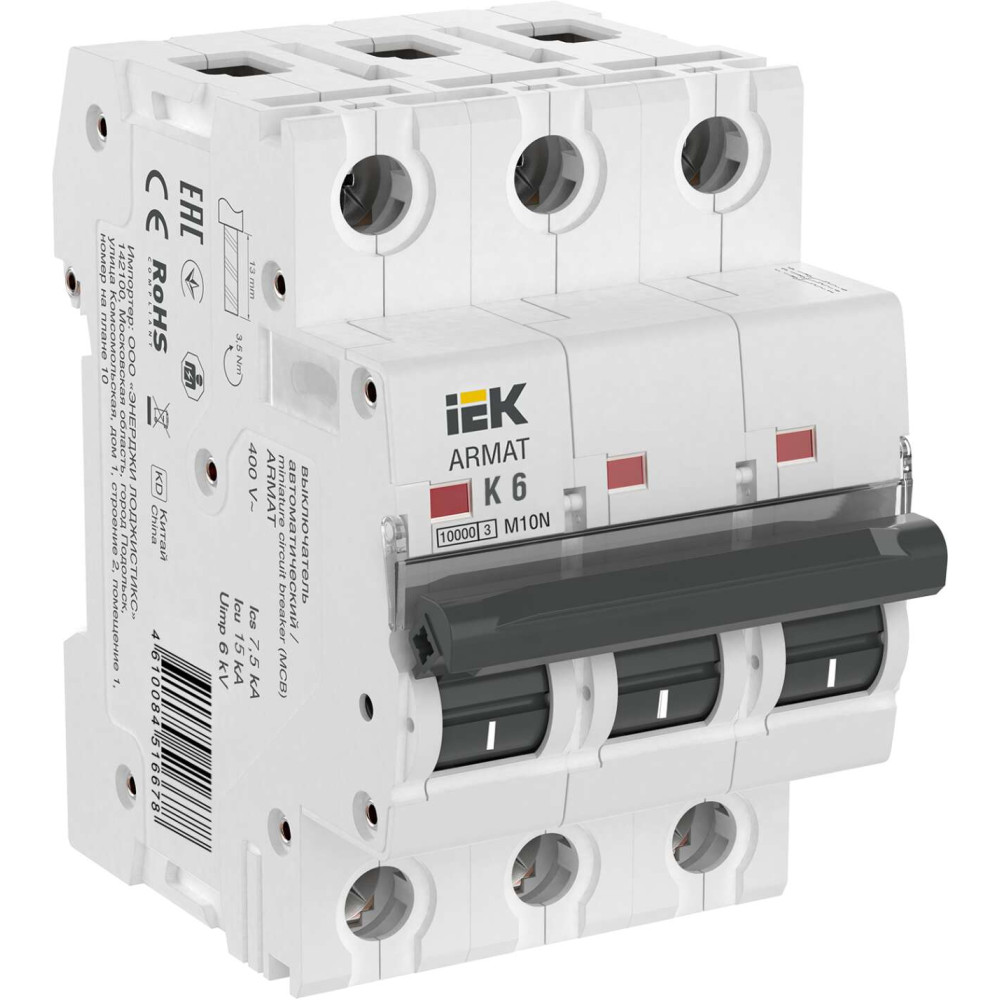

ARMAT Автоматический выключатель M10N 3P K 6А IEK

AR-M10N-3-K006

Описание
Характеристики

Автоматические выключатели M10N предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку. Модульные автоматические выключатели с характеристиками Z, K, L успешно прошли испытания по стандарту IEC 60947-2. Обладают всеми преимуществами модульного оборудования серии ARMAT: повышенной прочностью корпуса, усиленной дугогасительной камерой, независимым механизмом расцепления и т.д. Данный тип выключателей рекомендуются к применению в вводно-распределительных устройствах для объектов промышленной и энергетической инфраструктуры.

Преимущества

Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 10 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).

Особенности конструкции

Керамическая межполюсная перегородка для более эффективного дугогашения

Маркировочная площадка с крышкой

Двухпозиционная защелка

Индикатор положения контактной группы

Напайка неподвижного контакта из композита серебра AgC4

8 заклепок корпуса для большей прочности корпуса

Дугогасительная камера типа деионная решетка из 14 омедненных ферромагнитных пластин

Механизм свободного расцепления с мгновенной коммутацией

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
M10N_Z_L_K_ARMAT_passp_ru_eng_2.pdf

Дополнительные изображения

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	6.0	А
EF000228	Номинальное рабочее напряжение	400	В
EF000889	Характеристика срабатывания - кривая тока	K
EF006064	Отключающая способность	7,5	кА
EF001391	Количество полюсов	3
EF000187	Тип напряжения	Переменный (AC)
IEK_F000006	Сфера применения	Бытовое
EF000453	Режим работы	Продолжительный-S1
EF005474	Степень защиты - IP	IP20
EF007343	Сечение многожильного гибкого провода	1...25	мм²
EF003961	Тип подключения	Винтовое соединение
EF005997	Отключение нейтрали	Да
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	7.5	кА
EF008242	Тип напряжения управления	Переменный (AC)
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF007337	Сечение одножильного жёсткого провода	1...25	мм²
IEK_F000016	Тип монтажной рейки	ТН-35
EF000267	Макс сечение входящего кабеля	25	мм²
IEK_F000544	Ремонтопригодность	Нет
EF008148	Возможна дополнит комплектация	Да
IEK_F000015	Наличие взрывозащиты	Без взрывозащиты
EF001366	Номин напряжение изоляции Ui	500	В
EF005548	Количество защищенных полюсов	3
IEK_F000022	Наличие электронного расцепителя	Нет
IEK_F000201	Электр износостойкость	10000	циклов
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF005826	Подходит для защитного выкл двигателя	Да
EF008618	Общ количество полюсов	3
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
EF000416	Частота	50	Гц
EF005387	Потери энергии	9.0	Вт
IEK_F000695	Вес одного полюса	0,118	кг
EF000003	Тип монтажа	на DIN-рейку
EF001543	Подходит для выключателя-разъединителя	Да
IEK_F000223	Мех износостойкость	20000	циклов
IEK_F000023	Наличие дифференциального расцепителя	Нет
EF007515	Рабочая температура окружающей среды	-5...40	°C
IEK_F000020	Наличие теплового расцепителя	Да
IEK_F000946	Возможность присоединения шин	PIN (штырь), FORK (вилка)
EF000034	Частота	50	Гц
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	7.5	кА
EF002950	Ширина по количеству модульных расстояний	3

Характеристики

class Модульный автоматический выключатель
Вес одного полюса 0,118
Возможна дополнит комплектация Да
Возможность присоединения шин PIN (штырь), FORK (вилка)
Гарантийный срок, Лет 10
Количество защищенных полюсов 3
Количество полюсов 3
Макс сечение входящего кабеля 25
Мех износостойкость 20000
Наличие взрывозащиты Без взрывозащиты
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 6
Номин напряжение изоляции Ui 500
Номин отключающая способность при коротком замыкании EN 60898 пр 7.5
Номин отключающая способность при коротком замыкании EN 60898 пр 7.5
Номинальное рабочее напряжение 400
Номинальный ток 6.0
Общ количество полюсов 3
Отключающая способность 7,5
Отключение нейтрали Да
Подходит для выключателя-разъединителя Да
Подходит для защитного выкл двигателя Да
Потери энергии 9.0
Рабочая температура окружающей среды -5...40
Режим работы Продолжительный-S1
Ремонтопригодность Нет
Сечение многожильного гибкого провода 1...25
Сечение одножильного жёсткого провода 1...25
Степень защиты - IP IP20
Сфера применения Бытовое
Тип монтажа на DIN-рейку
Тип монтажной рейки ТН-35
Тип напряжения Переменный (AC)
Тип напряжения управления Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Характеристика срабатывания - кривая тока K
Частота 50,50
Ширина по количеству модульных расстояний 3
Электр износостойкость 10000

В наличии на складе: 66 шт.

17754р.

На складе: 66
Код товара: AR-M10N-3-K006
Артикул: AR-M10N-3-K006
