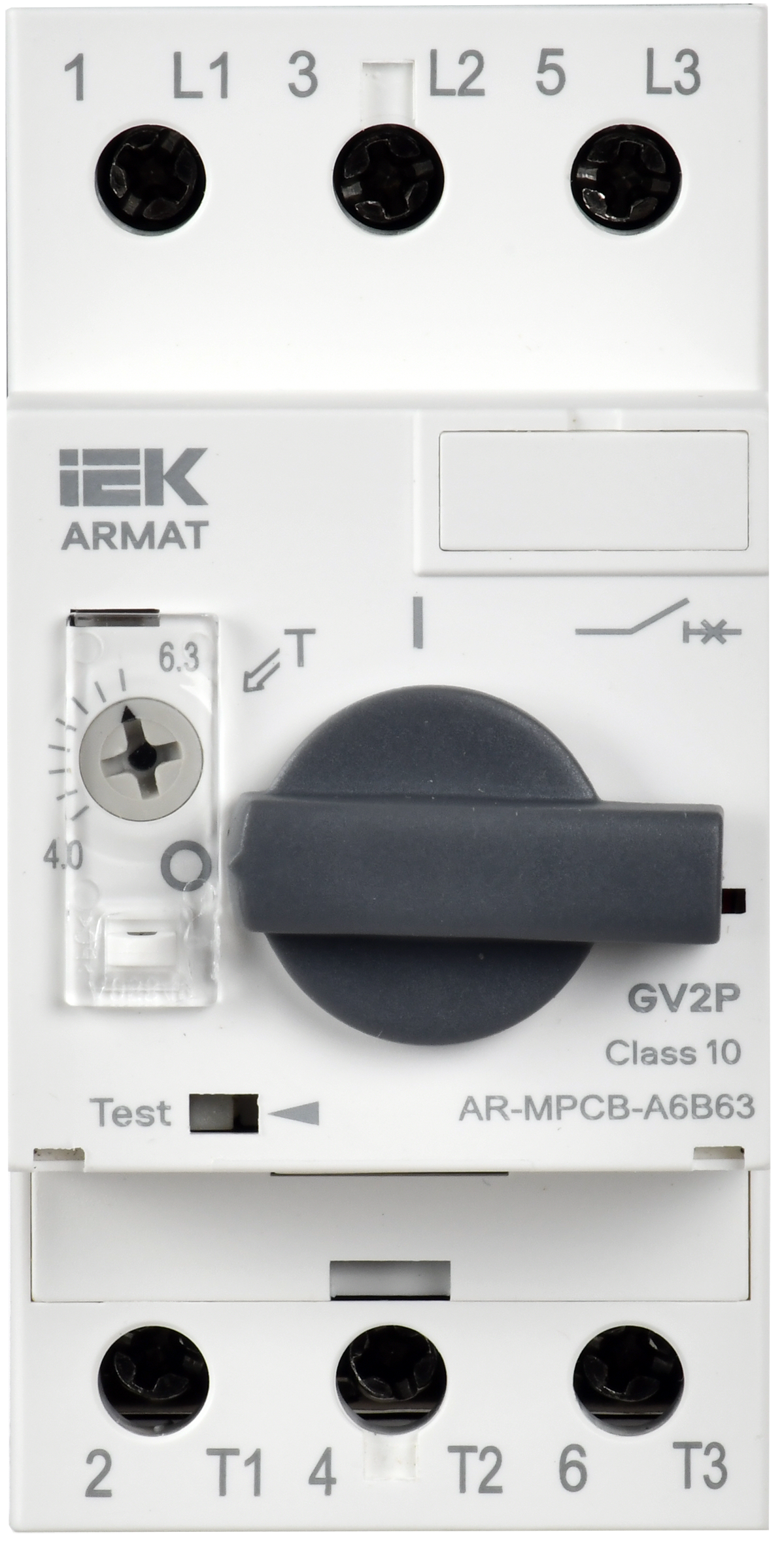

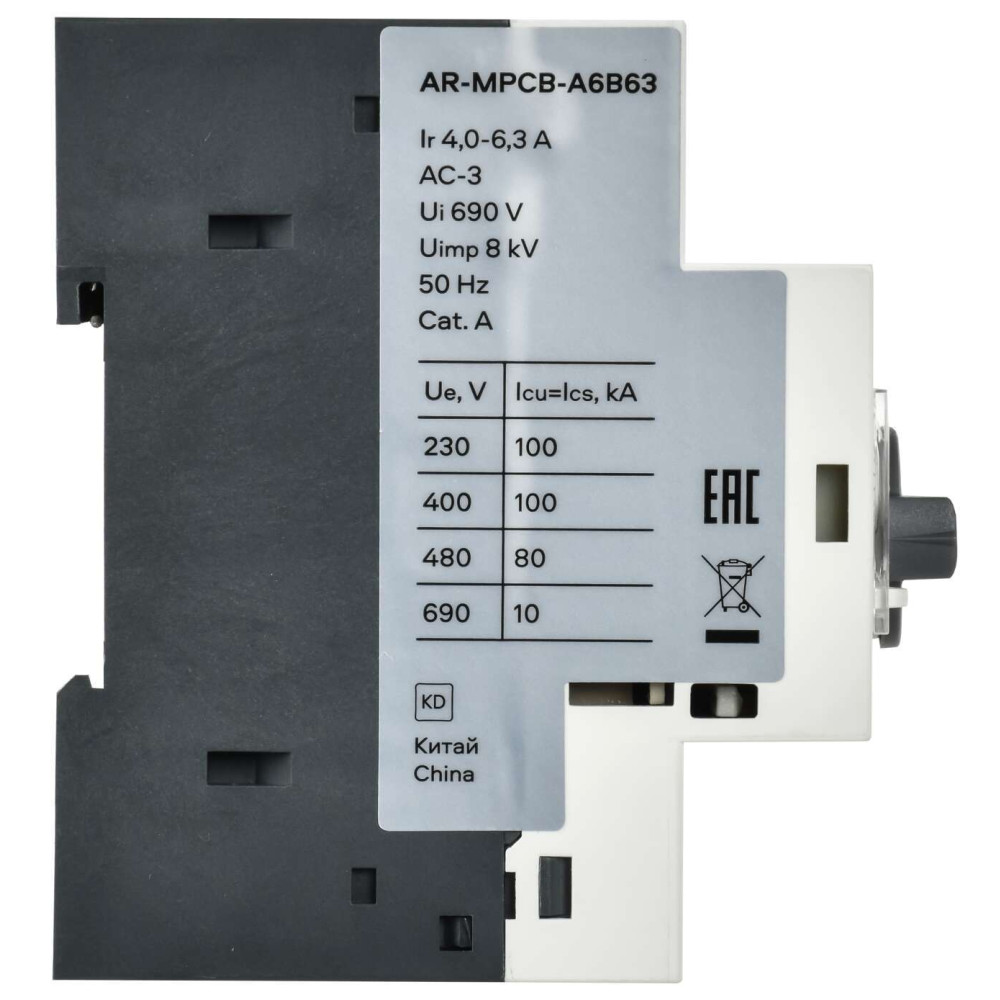

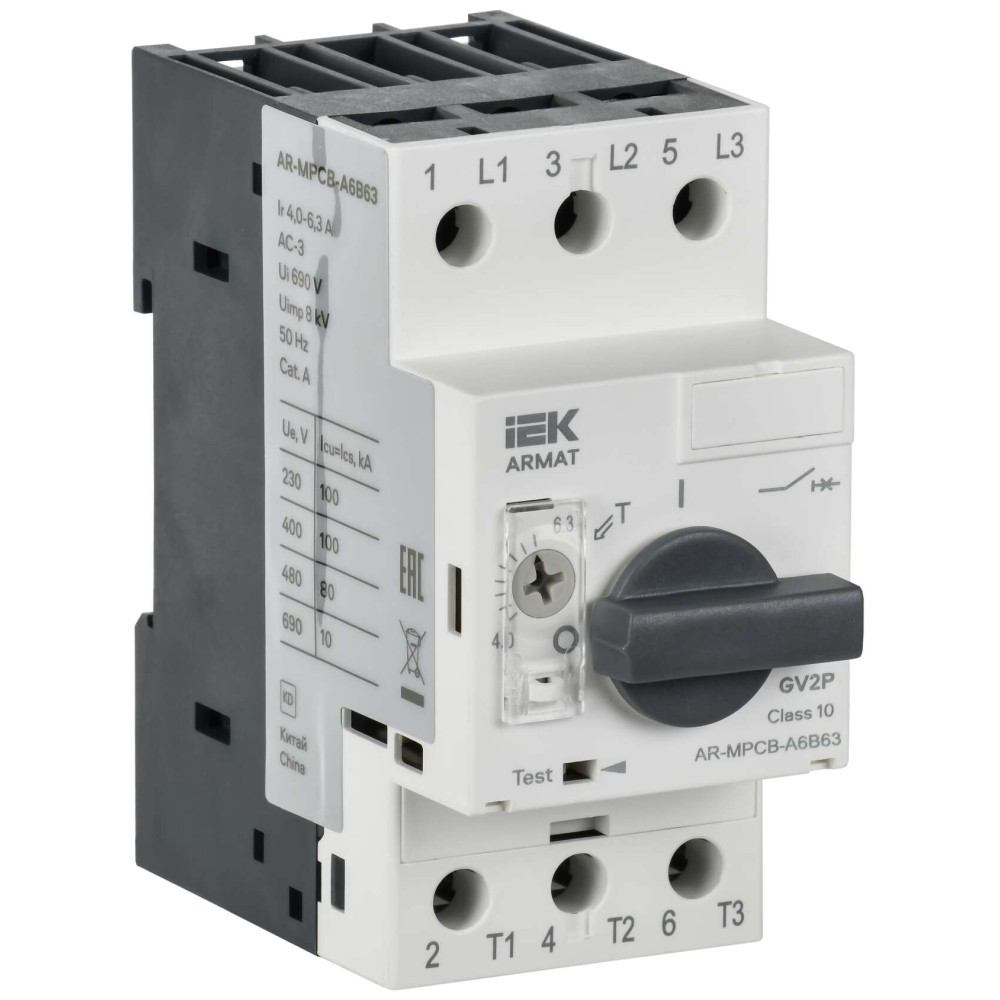

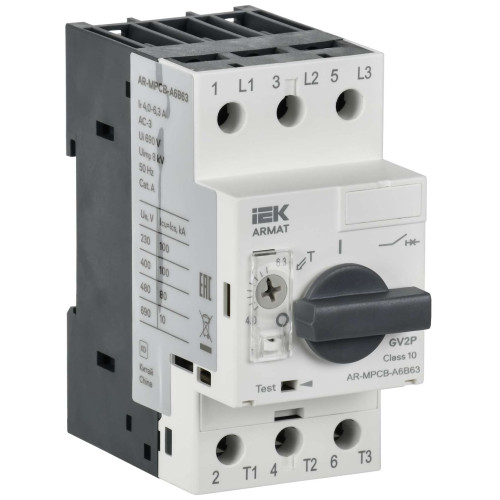

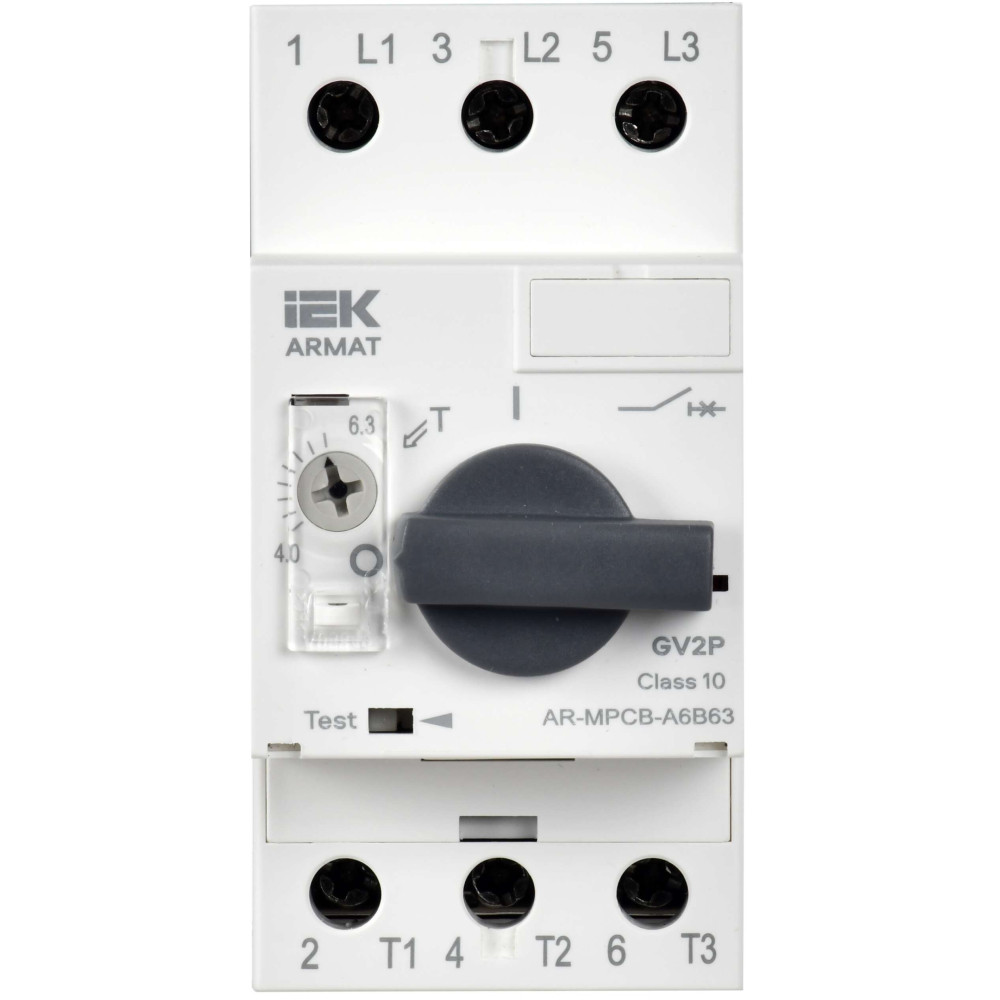

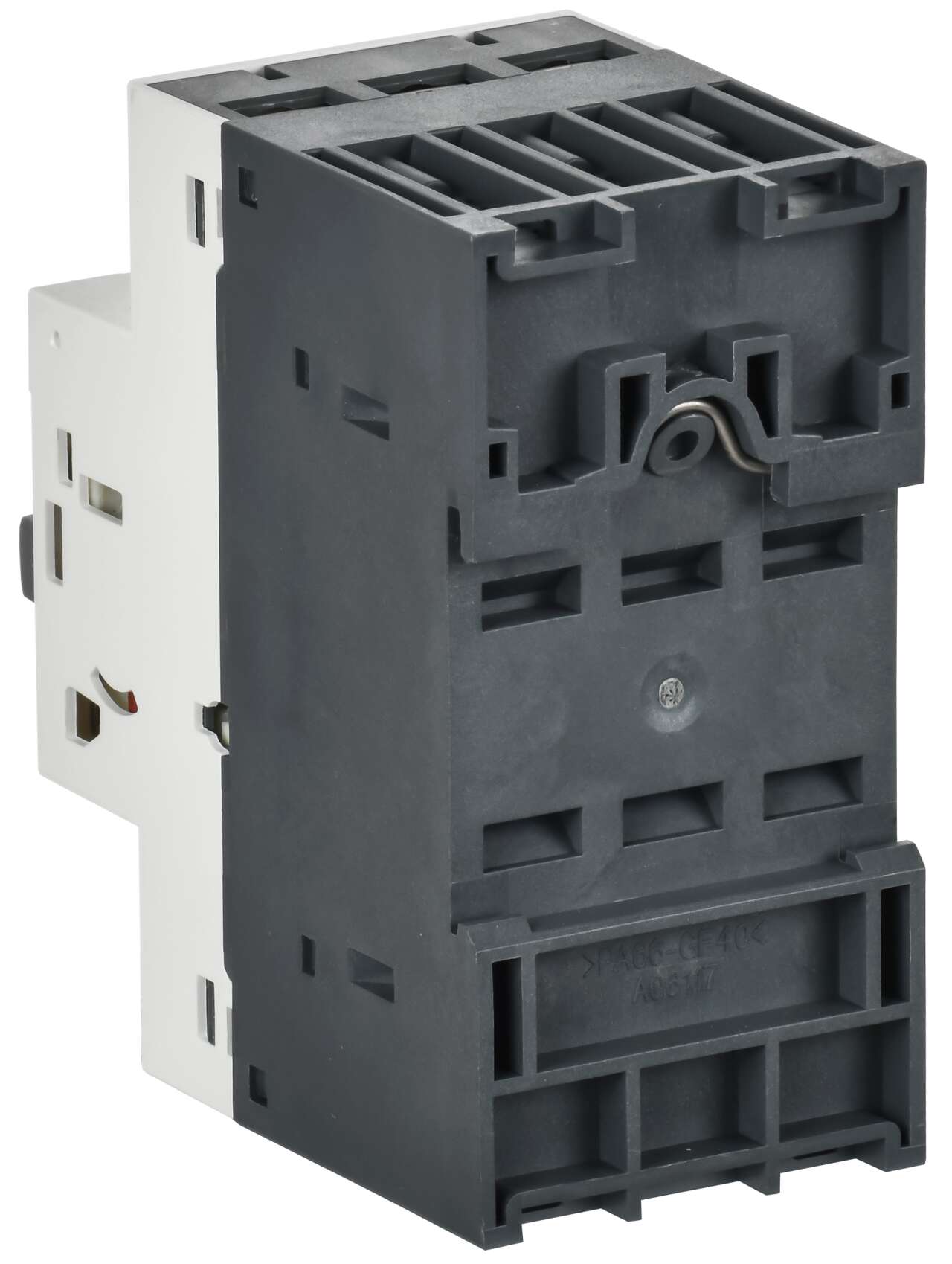

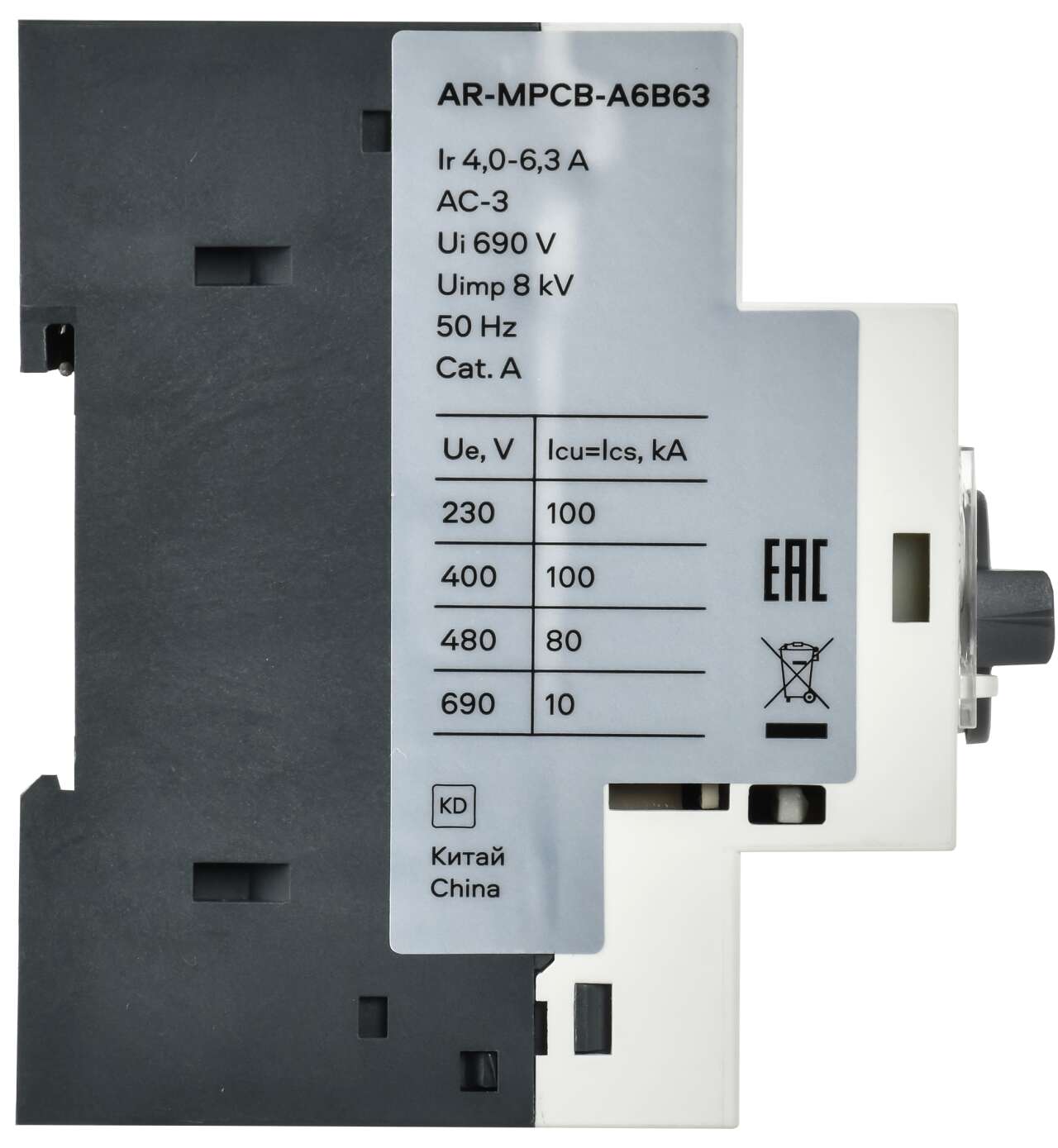

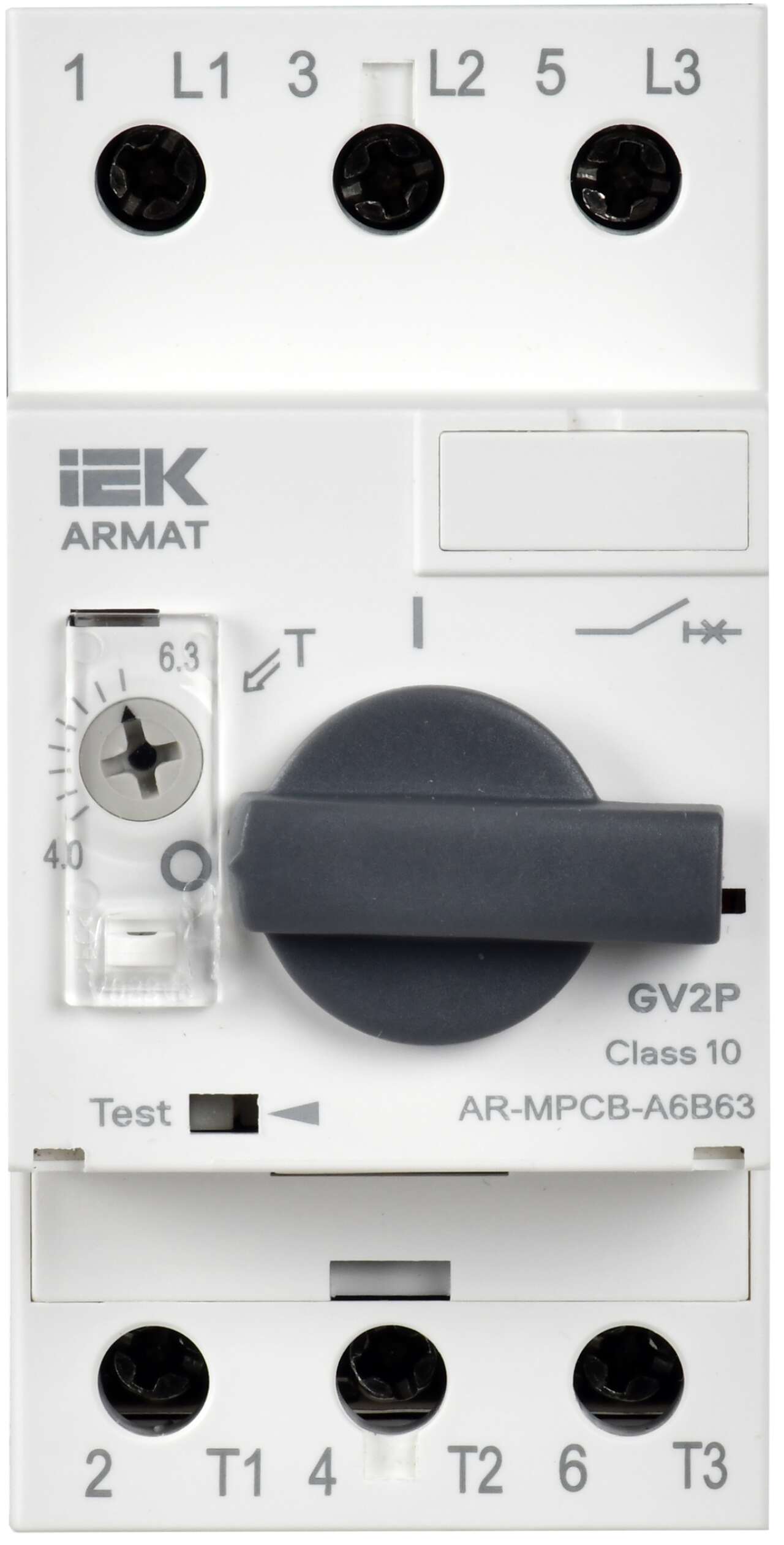

ОформитьARMAT Автоматический выключатель защиты двигателя A6 GV2P 4-6,3А IEK
AR-MPCB-A6B63
Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы.
Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов.
По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Преимущества
- Высокая отключающая способность, Icu – 100 кА.
- Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
- Температурная компенсация до +60 °С.
- Возможность пломбирования настройки теплового расцепителя.
- Индикация срабатывания по короткому замыканию.
- Возможность установки поворотной рукоятки.
- Широкий ассортимент дополнительных устройств позволяет разрабатывать различные системы защиты и автоматизации.
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
- Изображение
Listovka_А4_ARMAT_АЗД_GV2P_view.pdf - Автоматические выключатели защиты двигателя ARMAT
MPCB_ARMAT_preview_web_Cat.pdf - Изображение
AR-MPCB-A6B63_DOP_3.png - Изображение
AR-MPCB-A6B63_DOP_4.png - Изображение
MPCB_ARMAT_preview_web.jpg - Изображение
AR-MPCB-A6B63_DOP_2.png - Изображение
Vykluchatel'_GV2P_ARMAT_passp_mult_1_S1.jpg - Изображение
Vykluchatel'_GV2P_ARMAT_passp_mult_1_G1.jpg - Изображение
Модели для проектировщиков
Класс: Автомат защиты двигателя (ID: EC000074)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000227 | Номин ток | 6.3 | А |
| EF002336 | Диапазон уставки тока расцепления | 4,0...6,3 | А |
| EF001391 | Количество полюсов | 3 | |
| EF007007 | Тип расцепителя | Термомагнитный | |
| IEK_F000246 | Номин мощность управ ЭД в применения АС-3 400В | 2.20 | кВт |
| IEK_F000756 | Коммутационное перенапряжение | ≤ 8000 | В |
| EF000049 | Глубина | 76.4 | мм |
| EF006819 | Тип подключения силовой электрич цепи | Винтовое соединение | |
| EF000040 | Высота | 90.0 | мм |
| IEK_F000237 | Номин рабочий отключаемый ток к з Iсs 230 В | 100 | А |
| EF001389 | Номин продолжительный ток Iu | 6 | А |
| EF002578 | Номин импульсное выдерживаемое напряжение | 8 | кВ |
| IEK_F000239 | Номин рабочий отключаемый ток к з Iсs 660 В | 10.00 | кА |
| EF007049 | Номин откл способность Icu при 400 В AC | 100 | кА |
| EF001366 | Номин напряжение изоляции Ui | 690 | В |
| IEK_F000544 | Ремонтопригодность | Нет | |
| EF008240 | Конструкция прибора | Встраиваемое устройство для встраиваемой техники | |
| EF007400 | Чувствительность к обрыву фазы | Да | |
| IEK_F000238 | Номин рабочий отключаемый ток к з Iсs 400 В | 100.0 | кА |
| IEK_F000243 | Уставка электромагнитного расцепителя | 82.0 | А |
| EF000167 | Вес | 0,37 | кг |
| EF000003 | Тип монтажа | На DIN рейку | |
| EF001435 | Номин раб напряжение | 230/400/690 | В |
| EF003961 | Тип подключения | Винтовое соединение | |
| IEK_F000251 | Электр или Мех износостойкость | 12000 | циклов В на О |
| IEK_F000244 | Класс расцепления - защиты | 10 | |
| EF005474 | Степень защиты - IP | IP20 | |
| IEK_F000241 | Номин предельный отключаемый ток к з Iсu 400 В | 100 | кА |
| EF002386 | Температура эксплуатации | -25…60 | °C |
| EF006233 | С термозащитой | Да | |
| EF000008 | Ширина | 45.0 | мм |
| EF002963 | Номин частота | 50 | Гц |
| EF001387 | С интегрированным вспомогат перекл | Нет | |
| IEK_F000245 | Номин мощность управ ЭД в применения АС-3 230В | 1.50 | кВт |
| IEK_F000240 | Номин предельный отключаемый ток к з Iсu 230 В | 100 | кА |
| IEK_F000247 | Номин мощность управ ЭД в применения АС-3 660В | 4.00 | кВт |
| EF001390 | С встроенным расцепителем пониж-го напряж | Нет | |
| EF007131 | Диап регул без заде сраб расцеп короткого замык | - | А |
| IEK_F000242 | Номин предельный отключаемый ток к з Iсu 660 В | 10 | кА |
Характеристики
- class Автомат защиты двигателя
- Вес 0,37
- Высота 90.0
- Гарантийный срок, Лет 5
- Глубина 76.4
- Диап регул без заде сраб расцеп короткого замык -
- Диапазон уставки тока расцепления 4,0...6,3
- Класс расцепления - защиты 10
- Количество полюсов 3
- Коммутационное перенапряжение ≤ 8000
- Конструкция прибора Встраиваемое устройство для встраиваемой техники
- Номин импульсное выдерживаемое напряжение 8
- Номин мощность управ ЭД в применения АС-3 230В 1.50
- Номин мощность управ ЭД в применения АС-3 400В 2.20
- Номин мощность управ ЭД в применения АС-3 660В 4.00
- Номин напряжение изоляции Ui 690
- Номин откл способность Icu при 400 В AC 100
- Номин предельный отключаемый ток к з Iсu 230 В 100
- Номин предельный отключаемый ток к з Iсu 400 В 100
- Номин предельный отключаемый ток к з Iсu 660 В 10
- Номин продолжительный ток Iu 6
- Номин раб напряжение 230/400/690
- Номин рабочий отключаемый ток к з Iсs 230 В 100
- Номин рабочий отключаемый ток к з Iсs 400 В 100.0
- Номин рабочий отключаемый ток к з Iсs 660 В 10.00
- Номин ток 6.3
- Номин частота 50
- Ремонтопригодность Нет
- С встроенным расцепителем пониж-го напряж Нет
- С интегрированным вспомогат перекл Нет
- С термозащитой Да
- Степень защиты - IP IP20
- Температура эксплуатации -25…60
- Тип монтажа На DIN рейку
- Тип подключения Винтовое соединение
- Тип подключения силовой электрич цепи Винтовое соединение
- Тип расцепителя Термомагнитный
- Уставка электромагнитного расцепителя 82.0
- Чувствительность к обрыву фазы Да
- Ширина 45.0
- Электр или Мех износостойкость 12000
В наличии на складе: 3455 шт.
5830р.
- На складе: 3455
- Код товара: AR-MPCB-A6B63
- Артикул: AR-MPCB-A6B63
Отзывы (0)
Войдите или зарегистрируйтесь чтобы оставить отзыв
Рекомендуемые товары

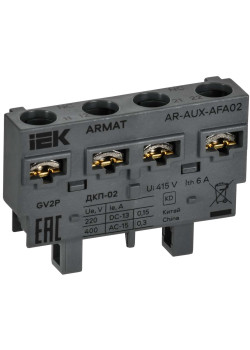

На складе ARMAT Дополнительный контакт поперечный ДКП-02 GV2P IEK
В наличии на складе: 4315 шт.
Цена
1620р.

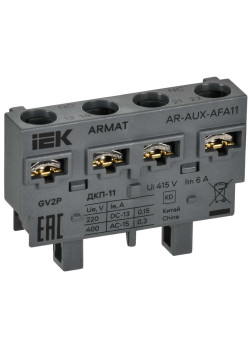

На складе ARMAT Дополнительный контакт поперечный ДКП-11 GV2P IEK
В наличии на складе: 3467 шт.
Цена
1620р.
На складе ARMAT Дополнительный контакт поперечный ДКП-20 GV2P IEK
В наличии на складе: 4331 шт.
Цена
1620р.

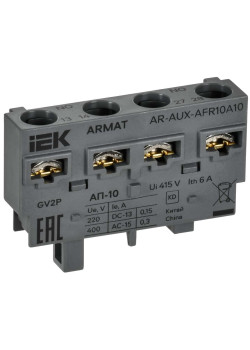

На складе ARMAT Аварийный контакт поперечный АП-10 GV2P IEK
В наличии на складе: 4762 шт.
Цена
1620р.

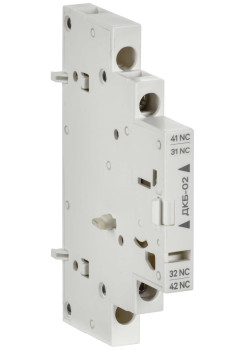

На складе ARMAT Дополнительный контакт боковой ДКБ-02 GV2P IEK
В наличии на складе: 1056 шт.
Цена
1620р.
На складе ARMAT Дополнительный контакт боковой ДКБ-11 GV2P IEK
В наличии на складе: 336 шт.
Цена
1620р.
На складе ARMAT Дополнительный контакт боковой ДКБ-20 GV2P IEK
В наличии на складе: 937 шт.
Цена
1620р.

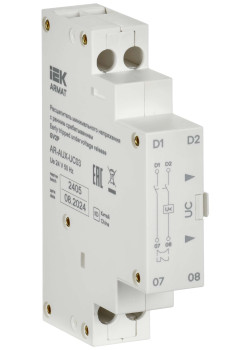

На складе ARMAT Расцепитель минимального напряжения с ранним срабатыванием 24В GV2P IEK
В наличии на складе: 1859 шт.
Цена
2830р.
На складе ARMAT Расцепитель минимального напряжения с ранним срабатыванием 220/230В GV2P IEK
В наличии на складе: 1855 шт.
Цена
2430р.

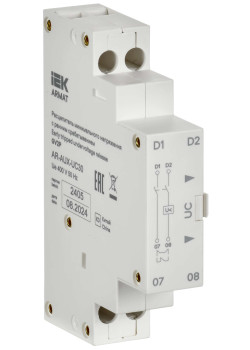

На складе ARMAT Расцепитель минимального напряжения с ранним срабатыванием 380/400В GV2P IEK
В наличии на складе: 1858 шт.
Цена
2830р.

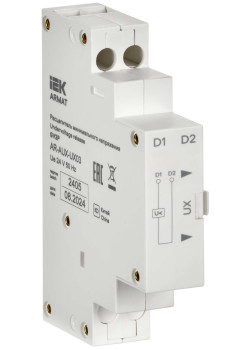

На складе ARMAT Расцепитель минимального напряжения 24В GV2P IEK
В наличии на складе: 1858 шт.
Цена
2430р.
На складе ARMAT Расцепитель минимального напряжения 220/230В GV2P IEK
В наличии на складе: 2225 шт.
Цена
2020р.

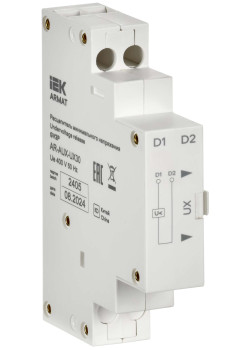

На складе ARMAT Расцепитель минимального напряжения 380/400В GV2P IEK
