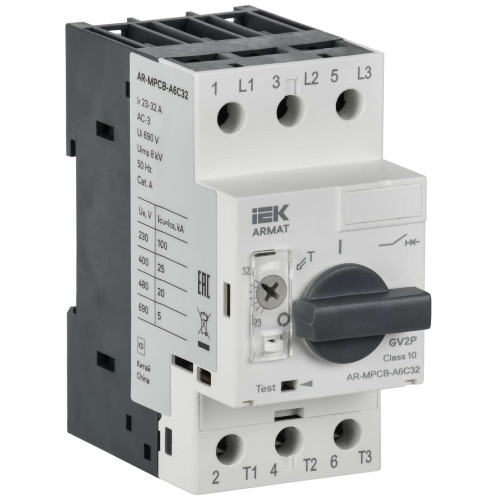

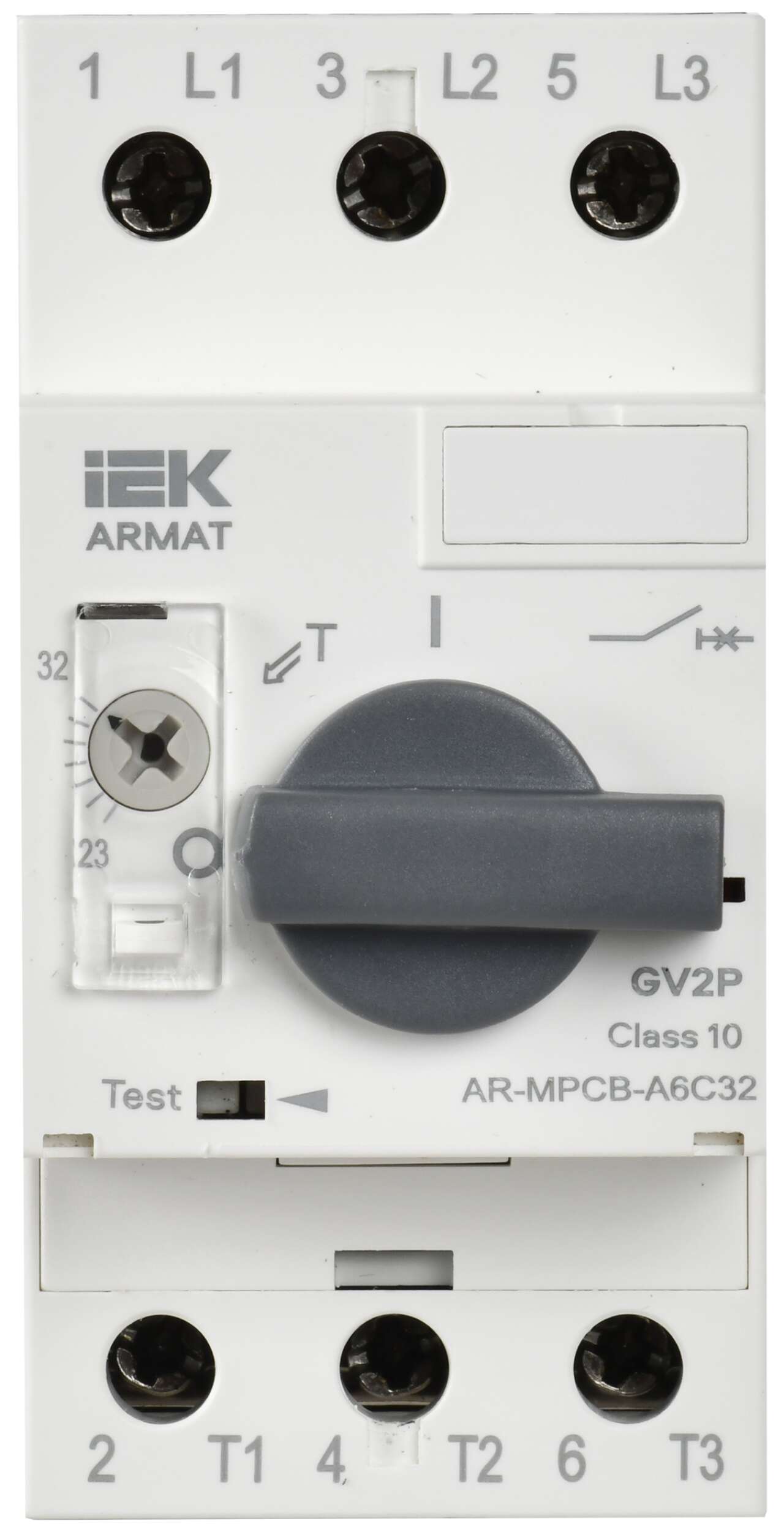

ARMAT Автоматический выключатель защиты двигателя A6 GV2P 23-32А IEK
93709-AR-MPCB-A6C32
Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы.
Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов.
По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Преимущества
- Высокая отключающая способность, Icu – 100 кА.
- Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
- Температурная компенсация до +60 °С.
- Возможность пломбирования настройки теплового расцепителя.
- Индикация срабатывания по короткому замыканию.
- Возможность установки поворотной рукоятки.
- Широкий ассортимент дополнительных устройств позволяет разрабатывать различные системы защиты и автоматизации.
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
- Изображение
Listovka_А4_ARMAT_АЗД_GV2P_view.pdf - Изображение
Vykluchatel'_GV2P_ARMAT_passp_mult_2_G3.jpg - Изображение
AR-MPCB-A6C32_DOP_1.png - Изображение
AR-MPCB-A6C32_DOP_3.png - Изображение
AR-MPCB-A6C32_DOP_4.png - Автоматические выключатели защиты двигателя ARMAT
MPCB_ARMAT_preview_web_Cat.pdf - Изображение
Vykluchatel'_GV2P_ARMAT_passp_mult_2_S5.jpg - Изображение
AR-MPCB-A6C32_DOP_2.png - Изображение
Vykluchatel'_GV2P_ARMAT_passp_mult_1_S1.jpg - Изображение
Vykluchatel'_GV2P_ARMAT_passp_mult_1_G1.jpg - Изображение
Модели для проектировщиков
Характеристики
- class Автомат защиты двигателя
- Вес 0,37
- Высота 90.0
- Гарантийный срок, Лет 5
- Глубина 76.4
- Диап регул без заде сраб расцеп короткого замык -
- Диапазон уставки тока расцепления 23...32
- Класс расцепления - защиты 10
- Количество полюсов 3
- Коммутационное перенапряжение ≤ 8000
- Конструкция прибора Встраиваемое устройство для встраиваемой техники
- Номин импульсное выдерживаемое напряжение 8
- Номин мощность управ ЭД в применения АС-3 230В 7.50
- Номин мощность управ ЭД в применения АС-3 400В 15.00
- Номин мощность управ ЭД в применения АС-3 660В 22.00
- Номин напряжение изоляции Ui 690
- Номин откл способность Icu при 400 В AC 25
- Номин предельный отключаемый ток к з Iсu 230 В 100
- Номин предельный отключаемый ток к з Iсu 400 В 25
- Номин предельный отключаемый ток к з Iсu 660 В 5
- Номин продолжительный ток Iu 32
- Номин раб напряжение 230/400/690
- Номин рабочий отключаемый ток к з Iсs 230 В 100
- Номин рабочий отключаемый ток к з Iсs 400 В 25.0
- Номин рабочий отключаемый ток к з Iсs 660 В 5.00
- Номин ток 32.0
- Номин частота 50
- Ремонтопригодность Нет
- С встроенным расцепителем пониж-го напряж Нет
- С интегрированным вспомогат перекл Нет
- С термозащитой Да
- Степень защиты - IP IP20
- Температура эксплуатации -25…60
- Тип монтажа На DIN рейку
- Тип подключения Винтовое соединение
- Тип подключения силовой электрич цепи Винтовое соединение
- Тип расцепителя Термомагнитный
- Уставка электромагнитного расцепителя 416.0
- Чувствительность к обрыву фазы Да
- Ширина 45.0
- Электр или Мех износостойкость 12000
В наличии на складе: 410 шт.
10290.00р.
- На складе
- Код товара: AR-MPCB-A6C32
- Артикул: 93709-AR-MPCB-A6C32
