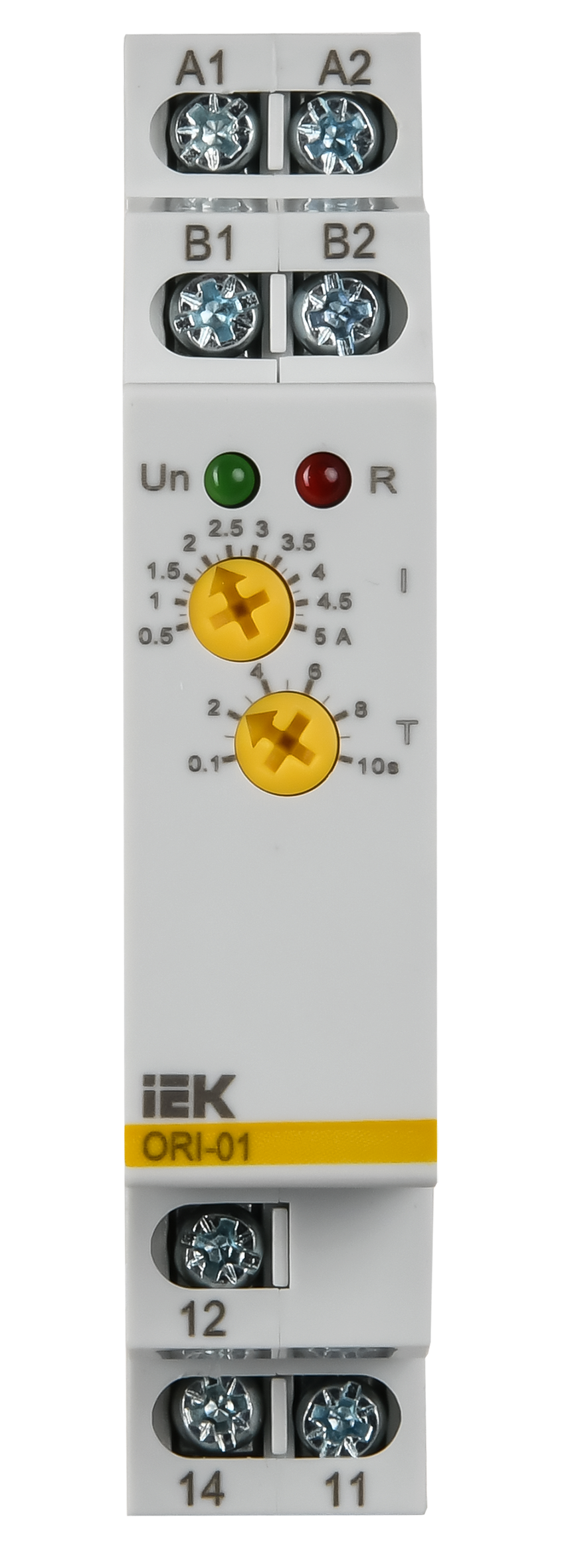

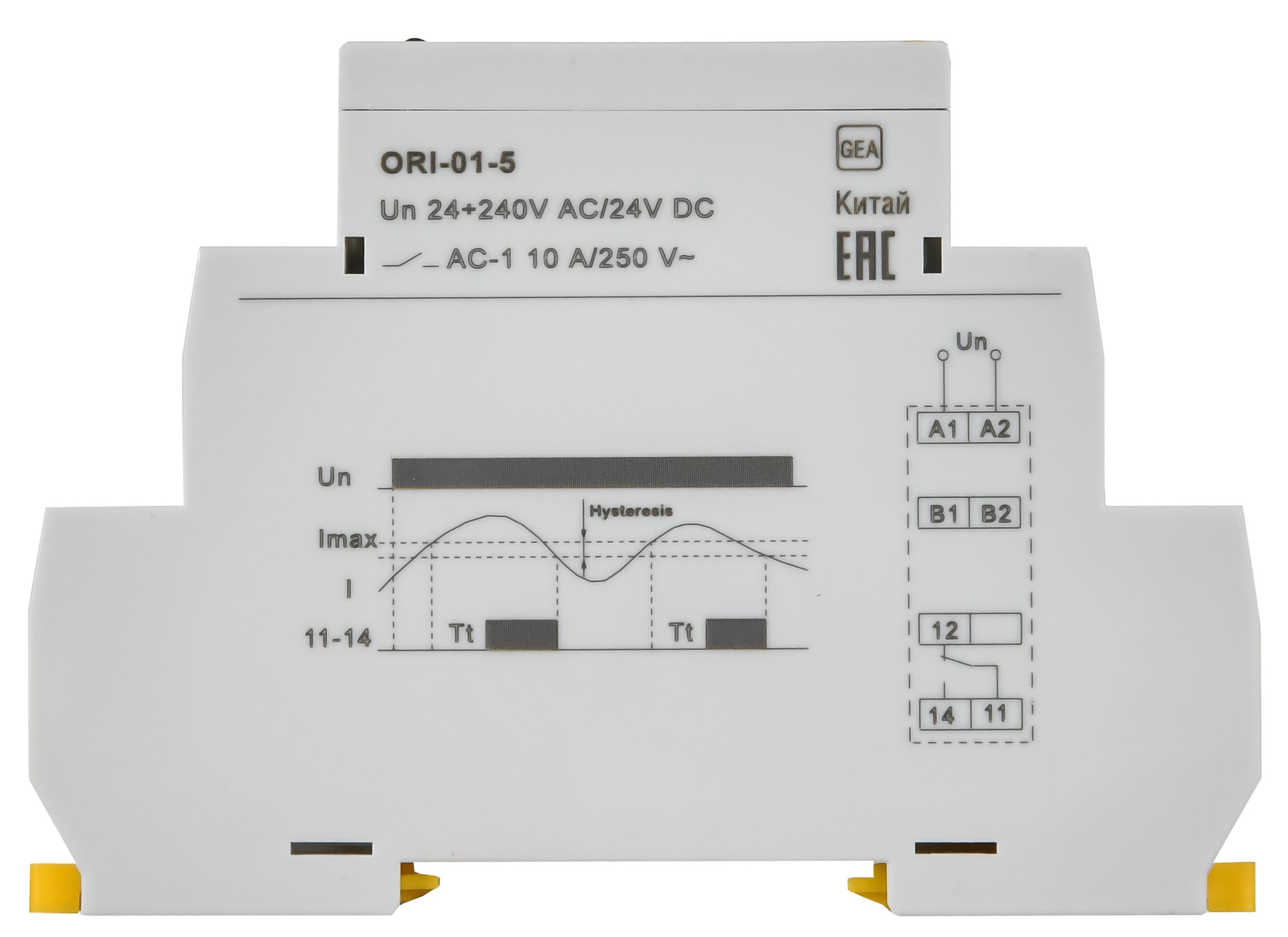

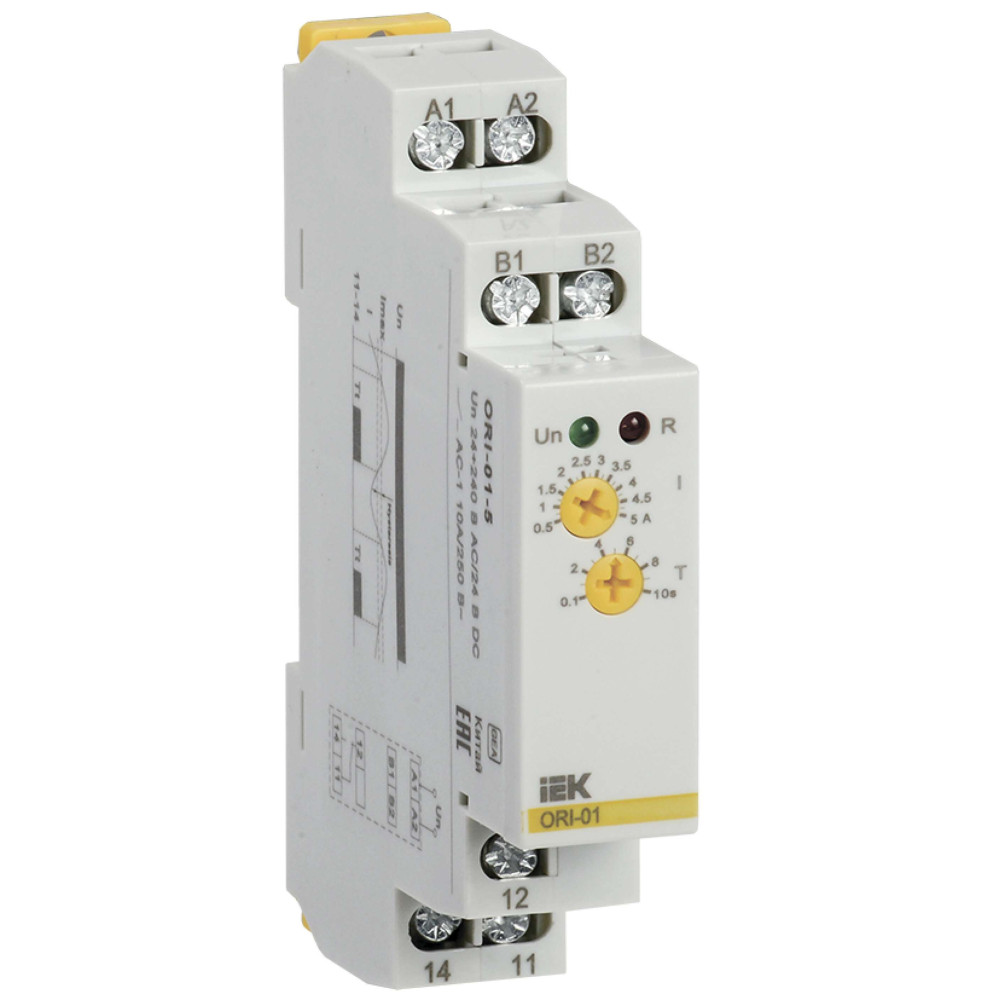

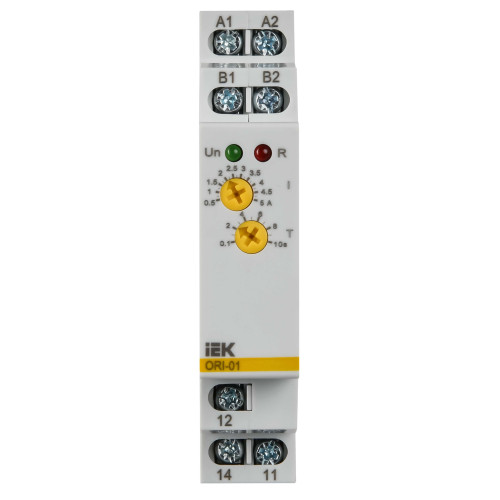

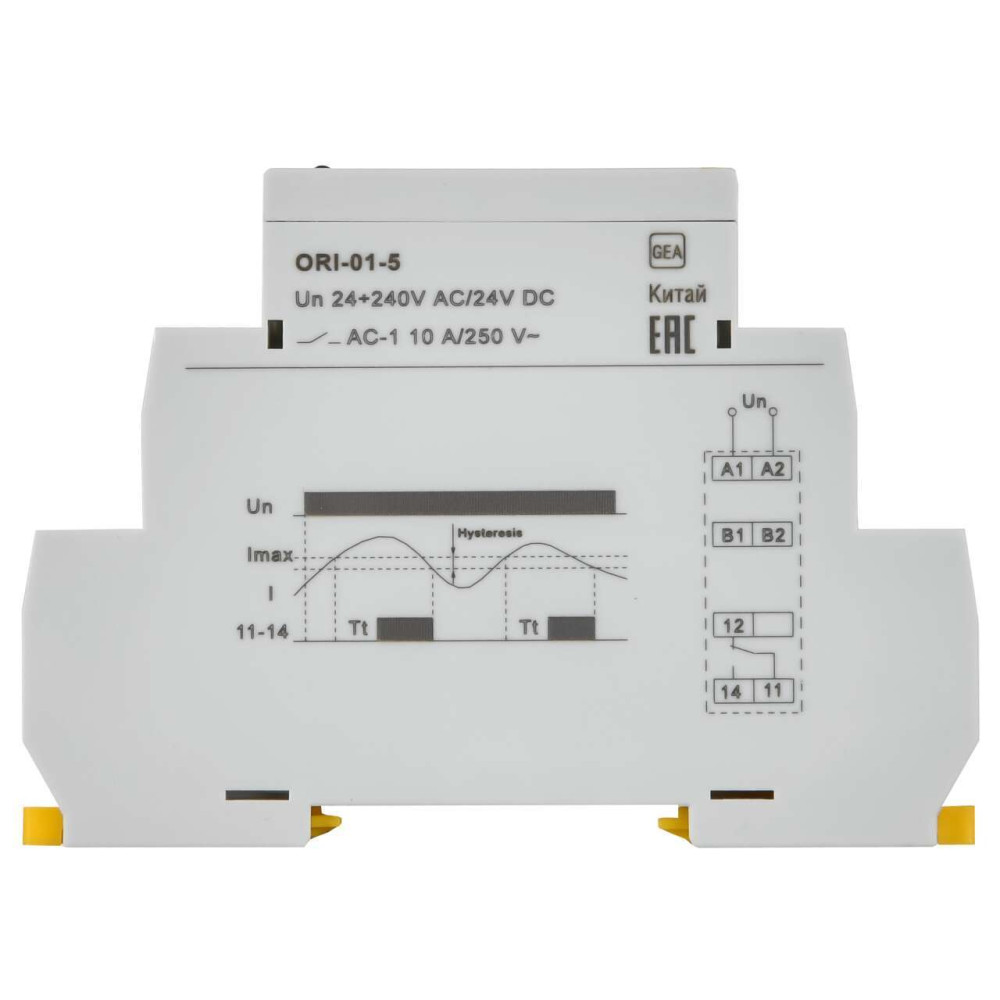

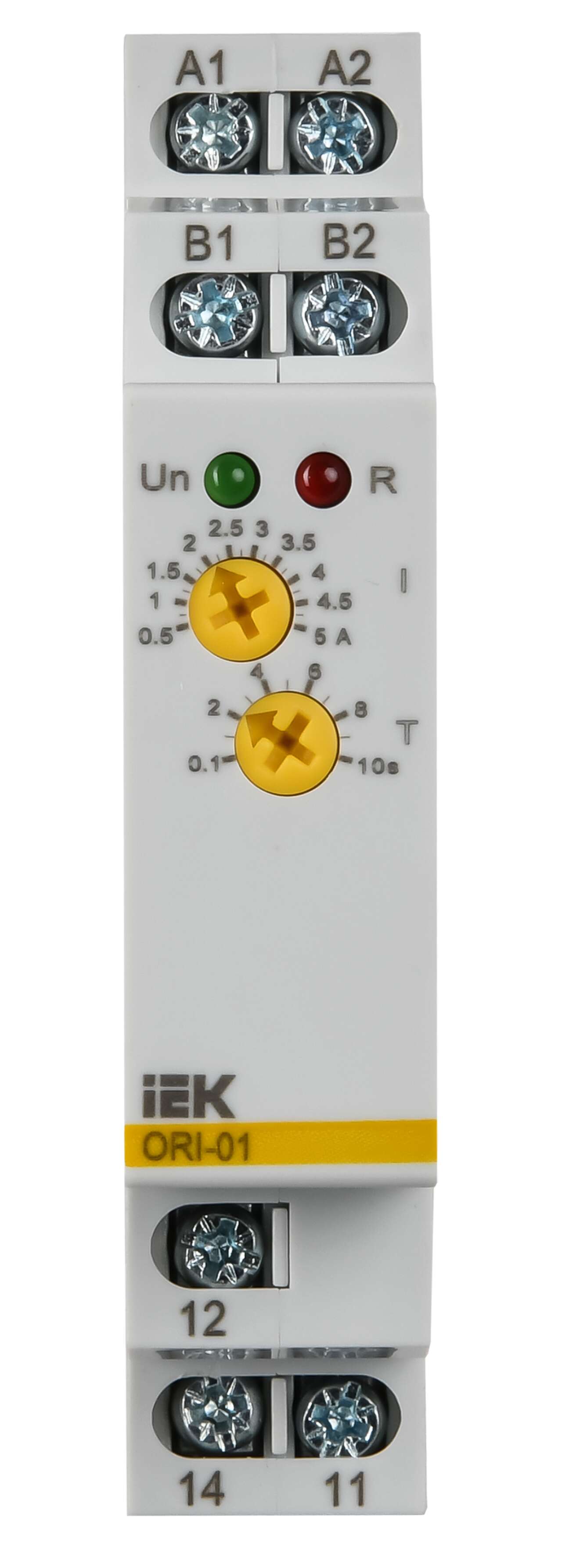

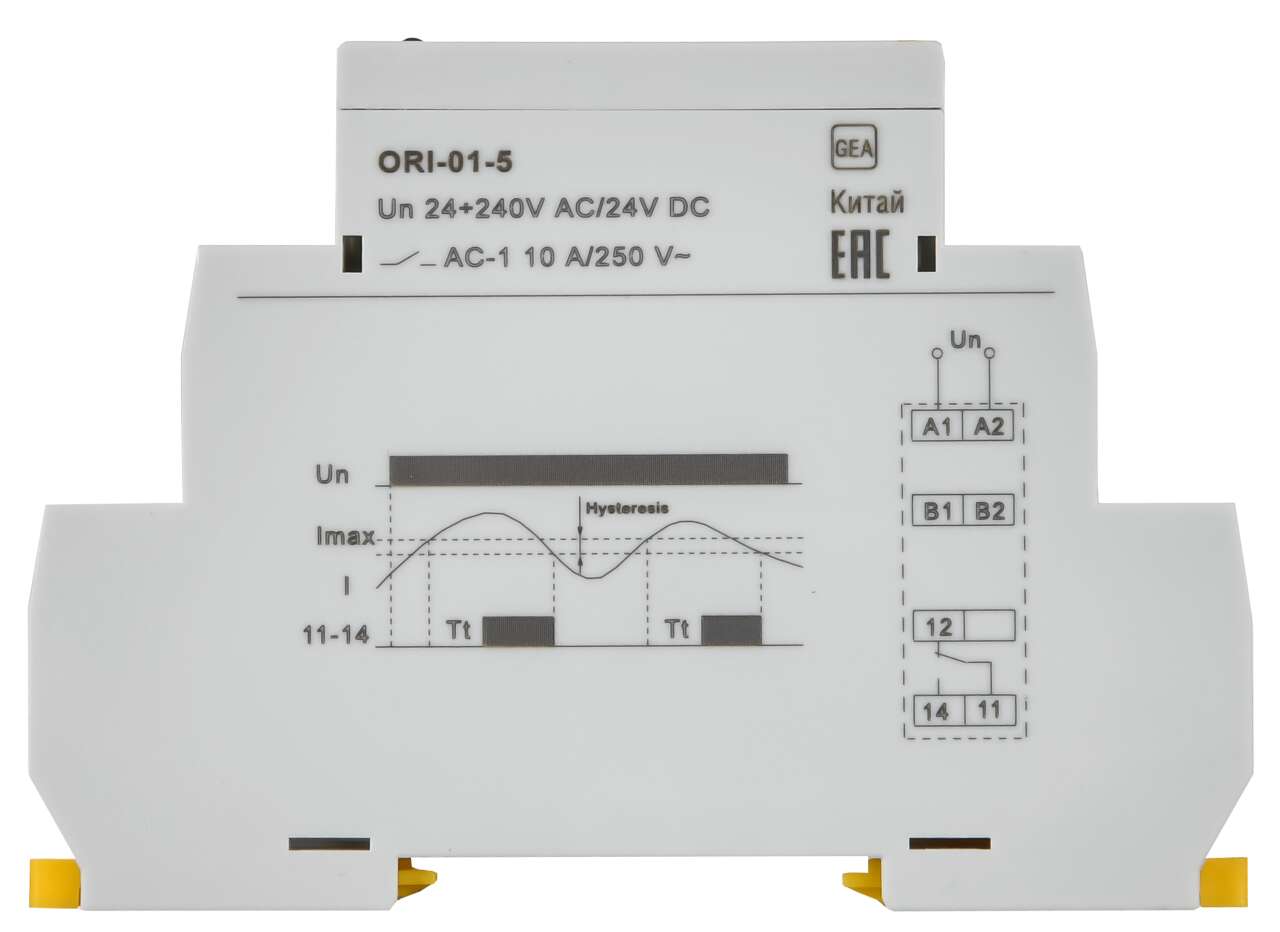

Реле контроля тока ORI 0,5-5А 24-240В AC/24В DC IEK
133492-ORI-01-5
Предназначено для контроля параметров электрического тока в сети и передачи команды исполнительным элементам.
Преимущества
- Обеспечение защиты оборудования от перегрузок, а также сигнализации о необходимости его проверки.
- Широкий диапазон контролируемых значений тока от 0,5 до 5А.
- Простая удобная индикация режимов работы.
- Элементная база от ведущих мировых производителей.
- Крепление на стандартную 35мм DIN-рейку.
- Корпус из не поддерживающих горение материалов.
Документация
Схемы подключения
Информационные материалы
Дополнительные изображения
- Изображение
ORI-01-5_DOP_3.png - Изображение
Rele_ORI-01_passp_ru-eng_2_S2.jpg - Изображение
ORI-01-5_DOP_6.png - Изображение
ORI-01-5_DOP_1.png - Изображение
Rele_ORI-01_passp_ru-eng_2_S1.jpg - Изображение
Rele_toka_passport_112016_А6 - СП.jpg - Изображение
Rele_toka_passport_112016_А6 - ГЧ.jpg - Изображение
ORI-01-5_DOP_2.png - Изображение
ORI-01-5_DOP_5.png - Изображение
ORI-01-5_DOP_4.png - Изображение
Модели для проектировщиков
3D модели
Характеристики
- class Реле контроля тока
- Вес 0,062
- Высота 90
- Гарантийный срок, Лет 1
- Гистерезис 5
- Глубина 64
- Диапазон измеряемого тока 0,5...5
- Диапазон отклонения напряж питания -15...10
- Диапазон частоты питающего напряжения 50/60 ± 0,2
- Индикатор наличия напряжения Зелёный светодиод (Un)
- Индикатор срабатывания реле Красный светодиод (R)
- Категория перенапряжения 3
- Количество групп переключающих контактов 1
- Контроль макс однофазного тока Да
- Контроль макс постоян тока Нет
- Контроль макс трехфазного тока Нет
- Контроль мин однофазного тока Да
- Контроль мин постоян тока Нет
- Контроль мин трехфазного тока Нет
- Макс задержка на включение 10
- Макс задержка на отключение -
- Макс сечение многожил кабеля с наконечниками 1х2,5
- Макс сечение одножильного кабеля 1х2,5
- Мех износостойкость 10^7
- Мин задержка на включение 0.1
- Мин задержка на отключение -
- Напряжение питания 24...240 В AC / 24 В
- Номин напряж питания цепи управ Us пост тока DC 24
- Номин напряжение контактной группы 250В АС /24 DC
- Номин напряжение питания цепи управ Us AC 50 Гц 24...240
- Номин ток контактных групп при АС-1 10
- Погрешность настройки ± 5
- Потребляемая мощность AC 0,09...3 ВА / DC 0,05...1,5 Вт
- Предельные значения допусков 5
- Рабочее положение Любое
- Ремонтопригодность Нет
- Степень загрязнения 2
- Степень защиты IP клеммы IP20
- Степень защиты IP лицевая панель IP40
- Температура эксплуатации -20...55
- Тип монтажа DIN-рейка (стандарт) 35 мм
- Тип напряжения управления Перемен./постоян. (AC/DC)
- Функция гистерезиса однофазного напряж Да
- Функция гистерезиса трехфазного напряж Нет
- Ширина 18
- Электр износостойкость 10^6
В наличии на складе: 610 шт.
3950.00р.
- На складе
- Код товара: ORI-01-5
- Артикул: 133492-ORI-01-5
